高储能齿形机械飞轮结构设计

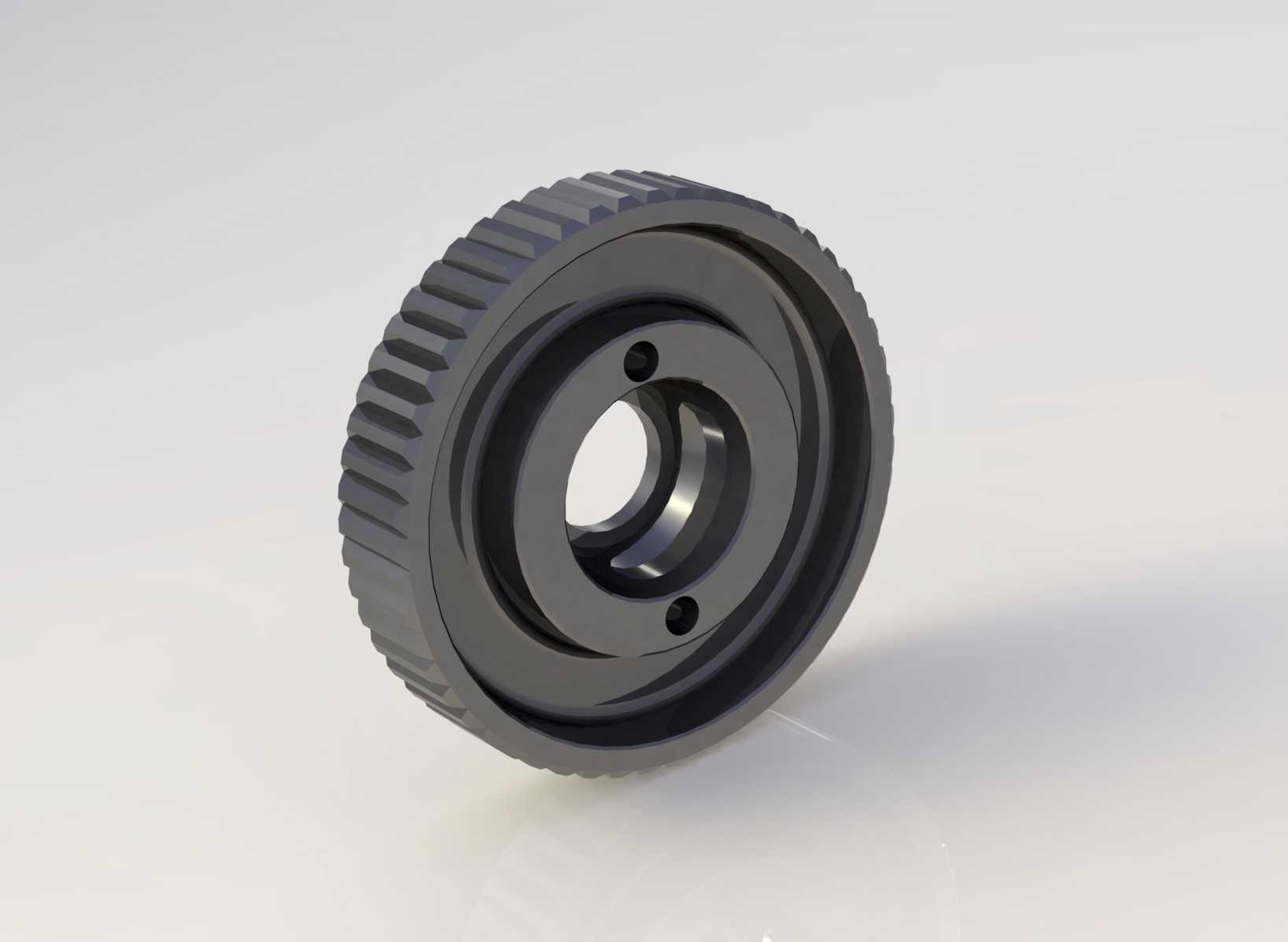

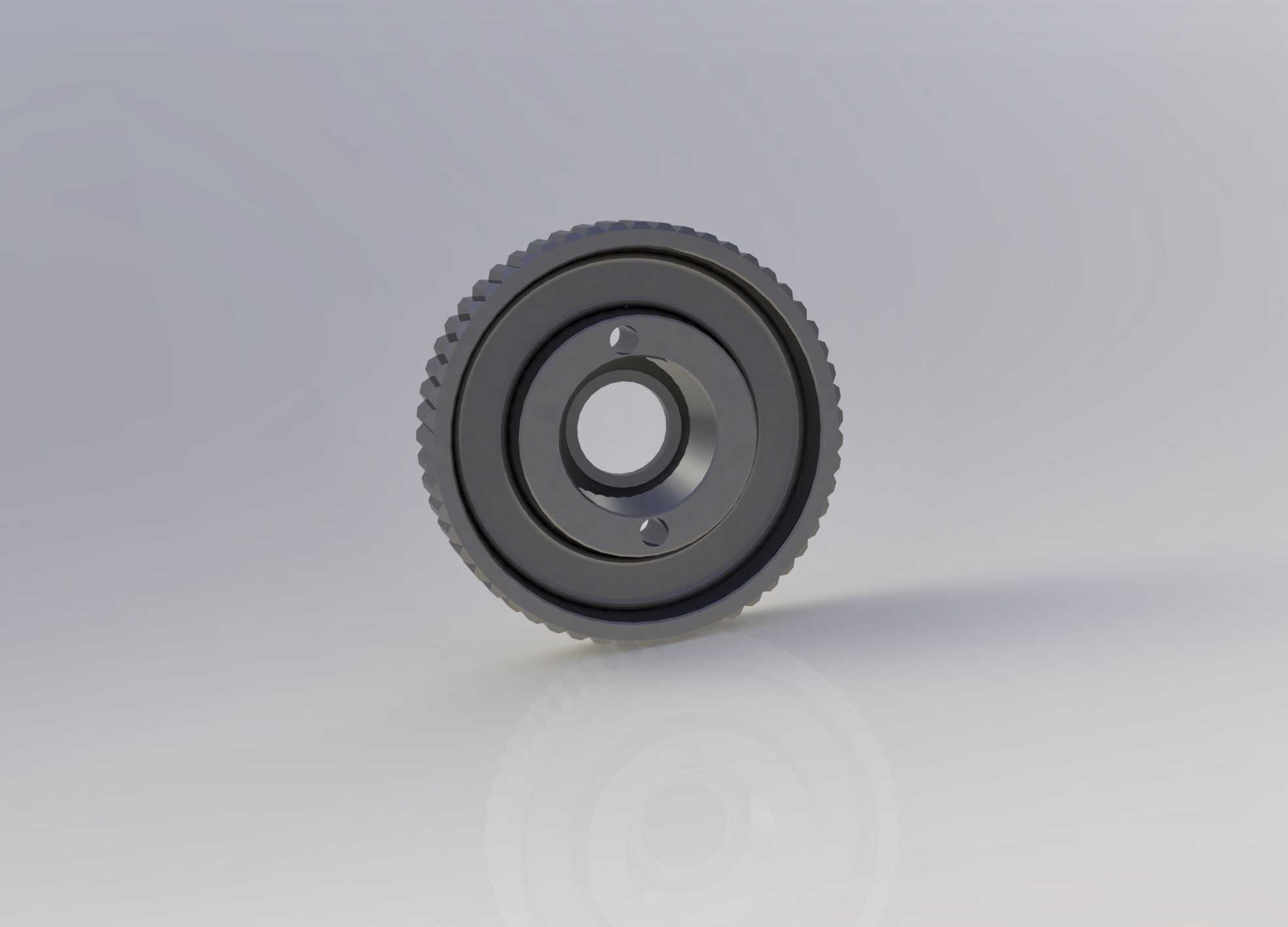

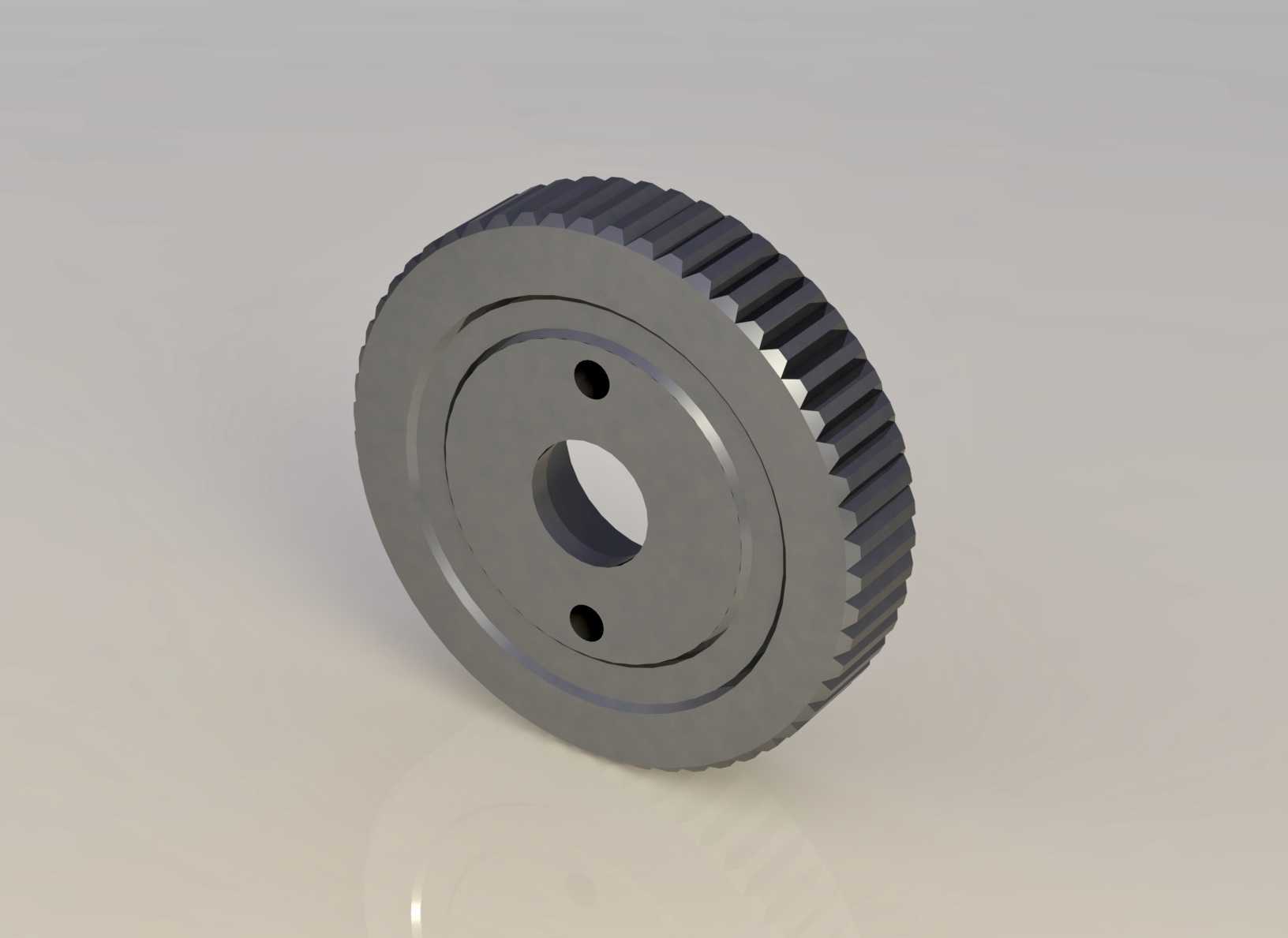

　　在往复式动力机械、重型冲压设备、车辆动力传动系统以及新能源储能试验台架中，飞轮是平抑转速波动、实现动能缓冲存储的核心旋转部件，其结构设计的合理性直接决定整套动力系统的运行平稳性与能量利用效率。这款带齿外缘的钢质飞轮，在结构设计阶段就充分考虑了不同应用场景的安装适配性，中心采用阶梯式通孔结构，可直接与对应规格的传动轴配合，端面预留两个对称分布的定位销孔，装配时可通过销钉实现与连接法兰的周向定位，避免大扭矩传递过程中出现相对滑移，保障动力传输的可靠性。外缘的齿形结构并非单一的传动齿设计，在部分应用场景中可直接与启动电机的驱动齿轮啮合，完成设备的启动动力输入，省去额外加装启动齿圈的工序，同时齿形结构也可作为转速检测的触发标记，

　　配合非接触式转速传感器实时采集飞轮的实时转速，为系统的闭环控制提供精准的转速反馈数据。从功能实现逻辑来看，这款飞轮的转动惯量经过精准匹配，可存储最高200kJ的动能，在冲压设备这类负载瞬时波动极大的工况下，当冲头接触工件瞬间负载陡增时，飞轮可释放存储的动能补充动力输出，避免主电机因瞬时过载出现转速骤降甚至堵转的问题；而在动力输入扭矩过剩的阶段，飞轮可将多余的能量以转动动能的形式存储起来，将原动机输出的不均匀扭矩转换为平稳的输出扭矩，大幅降低传动系统的振动与冲击，延长整套设备中齿轮、轴承等易损部件的使用寿命。在外形尺寸与安装边界的设计上，飞轮的轮缘部分采用了等厚度优化设计，在保证足够转动惯量的前提下尽可能控制整体重量，

　　避免过大的自重给传动轴与支撑轴承带来额外的径向载荷；轮辐部分采用一体化实心结构，相比辐条式结构具备更高的结构强度，可承受更高的极限转速，避免高速旋转过程中出现辐条断裂的风险，同时实心结构的动平衡调校难度更低，出厂前只需对轮缘端面进行少量的去重处理即可达到G2.5级的动平衡精度，满足高转速工况下的平稳运行要求。设计过程中还充分考虑了不同工况的适配性，飞轮的安装端面与中心孔的垂直度、定位销孔的位置度都严格按照IT7级公差进行设计，可适配多数通用工业设备的安装接口，无需额外进行二次加工即可完成装配；轮缘的齿形参数经过优化，齿面经过硬化处理，在与启动齿轮啮合时具备足够的耐磨性，长期反复启停也不会出现过度磨损导致的啮合失效问题。

　　在车辆动力系统应用场景中，这类飞轮通常安装在发动机曲轴输出端，除了平抑发动机做功冲程带来的转速波动外，还可作为离合器的主动部件，通过端面与离合器摩擦片的贴合与分离实现动力的切断与接合，端面的平面度公差严格控制在0.02mm以内，保证摩擦片贴合时的压力均匀，避免出现偏磨导致的离合器打滑问题。在新能源储能飞轮试验场景中，这类钢质飞轮可作为基础储能单元，配合磁悬浮轴承与真空腔体实现更高转速的动能存储，其结构的对称性设计可有效降低高速旋转时的风阻与振动，提升储能系统的整体效率。
