轻量化独木舟支撑放置杆架结构设计

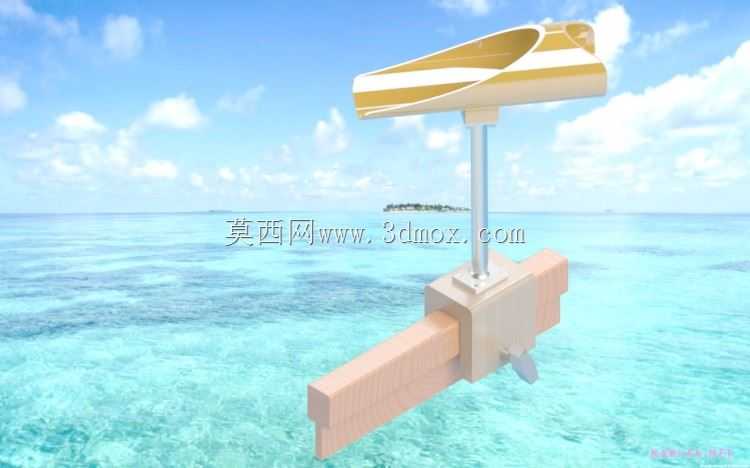

　　该杆架主要面向小型独木舟的岸边停靠、临时存放以及车载转运固定场景，在滨水休闲装备配套、户外水上运动器材存放领域有明确的实用价值，可适配单人款轻量化独木舟的支撑需求，避免舟体直接接触地面造成外壳磨损，也能在转运过程中限制舟体位移，减少运输途中的磕碰风险。从功能特性来看，整套结构采用少零件设计思路，整体拆分后仅包含夹持基座、垂直支撑杆、顶部承托槽三个核心组成部分，没有多余的冗余连接件，既降低了生产环节的加工与装配成本，也方便使用者快速拆装，无需复杂工具即可完成整套架体的组装与拆卸，日常收纳时可拆分存放，占用空间远小于一体式焊接支架。设计过程中优先考虑了受力传递的合理性，底部夹持基座采用块式卡接结构，可适配常规方形截面的车载行李架横杆、

　　岸边木质停靠架横梁，夹持接触面做了平面贴合处理，安装时无需额外打孔，通过配套的压紧件即可完成基座固定，安装边界可适配宽度在40mm至70mm区间的横梁，垂直支撑杆与基座之间采用插接定位，配合侧向紧定螺钉完成锁止，支撑杆长度可根据实际使用需求在300mm至500mm区间调整，满足不同离地高度的放置需求。顶部承托槽采用与独木舟底部弧度匹配的弧面开槽设计，槽体内侧预留了柔性缓冲垫的安装位，可避免硬质架体直接刮擦舟体外壳，承托槽的有效支撑长度为280mm，可覆盖单人独木舟中部的核心受力区域，支撑时舟体的重量可通过承托槽均匀传递至垂直杆，再分散到底部夹持基座，整套结构在额定承重35kg的工况下，垂直杆的径向形变量可控制在1mm以内，

　　满足日常使用的刚度要求。外形设计上没有多余的装饰结构，所有外露棱边均做了倒圆角处理，避免安装使用过程中划伤操作人员或舟体表面，各连接部位的配合公差控制在0.2mm以内，既保证拆装顺畅，也不会出现配合间隙过大导致的架体晃动问题。实际使用中，可根据独木舟的长度选配2至3组该杆架配合使用，分别布置在舟体的前部、中部、后部支撑点位，即可完成整舟的稳定支撑，无论是户外临时停靠放置，还是长途车载转运，都能提供稳定的固定支撑效果，少零件的设计也降低了后期维护的难度，单个零件损坏后可单独替换，无需更换整套架体。
