多层卡位式公共自行车停放架结构设计

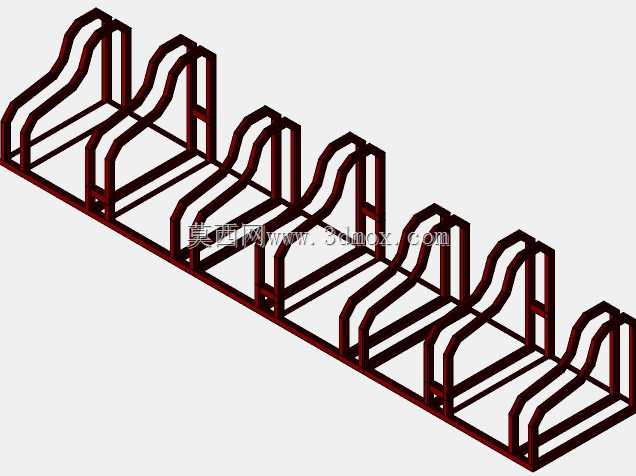

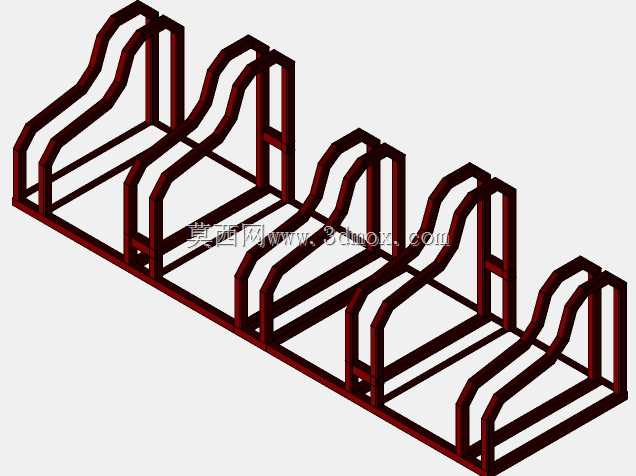

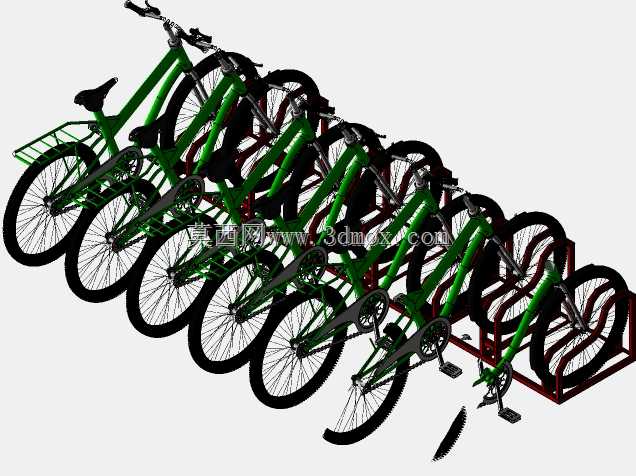

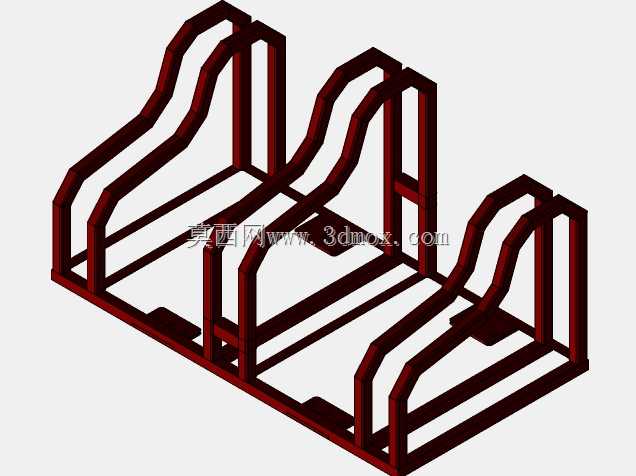

这款卡位式自行车停放装置，主要面向城市公共区域、社区出入口、商圈非机动车停放区、校园停车点等场景设计，解决传统自行车停放杂乱、易倒伏、空间利用率低的实际问题。从结构设计逻辑来看，整体采用框架式焊接结构，主体承载架选用矩形钢管弯折焊接成型，底部设置带安装孔的固定支脚，可直接通过膨胀螺栓固定在硬化混凝土地面，安装时需保证地面平整度误差不超过5mm每米，避免架体倾斜导致车辆停放卡位偏移。单个卡位采用弧形限位结构，弧度匹配常规26寸、24寸城市自行车及山地车的前轮轮径，卡位间距设置为350mm，既保证相邻车辆停放时车把、脚踏不会发生干涉，又能最大化压缩单位停车占用的横向空间，相比传统无隔离划线停车方式，同等长度下可提升40%左右的停放容量。架体的卡位入口做了15度的导向倒角，无需精准对位即可将前轮推入卡位，推入后前轮被弧形卡槽两侧的限位边约束，不会发生侧倾，即使遇到大风或者相邻车辆挪动剐蹭，也不会出现连片倒伏的情况。设计时充分考虑了日常使用的磨损问题，卡位与车轮接触的部位预留了橡胶缓冲垫的安装槽，可加装橡胶条减少轮圈剐蹭，同时降低推入车轮时的金属碰撞噪音。整体架体的高度设置为280mm，不会遮挡自行车车身主体，停放后车辆保持直立状态，取车时只需向后拉动车身即可退出卡位，操作无额外解锁步骤，适配无专人管理的公共停放场景。从安装边界来看，单组六车位架体的总长度为2100mm，宽度为520mm，安装时需在架体前方预留不小于1800mm的取车操作空间，后方无需预留额外间隙，可直接贴靠路缘石或者墙体安装，充分利用边角闲置空间。架体的表面处理采用户外喷塑工艺，可适应露天环境下的日晒雨淋，减少锈蚀维护成本，结构上无易损可拆卸小零件，避免公共场景下零件丢失导致的功能失效。在建模过程中，同步匹配了常规民用自行车的三维模型做干涉校验，验证了不同轮径、不同车把宽度的自行车停放时的适配性，确保卡位尺寸不会出现过窄卡轮、过宽无法防倒的问题，同时对架体的受力做了简化校核，当单车位承受满负荷车辆侧向推力时，架体的变形量控制在1mm以内，保证长期使用的结构稳定性。
