快夹式侧边墙装挂钩结构设计

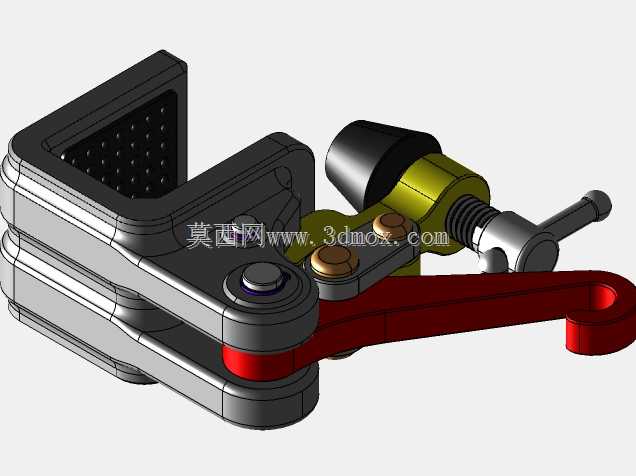

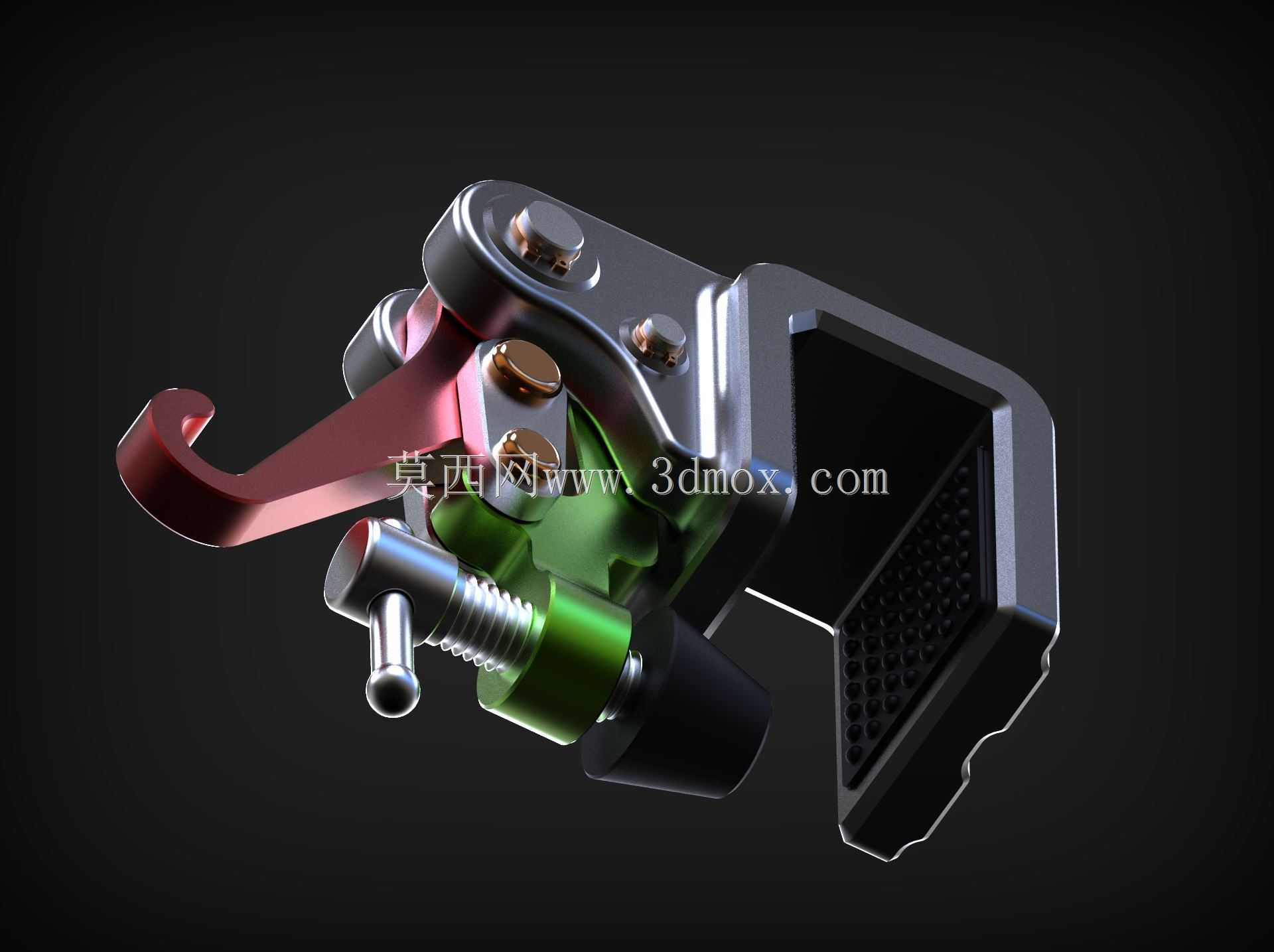

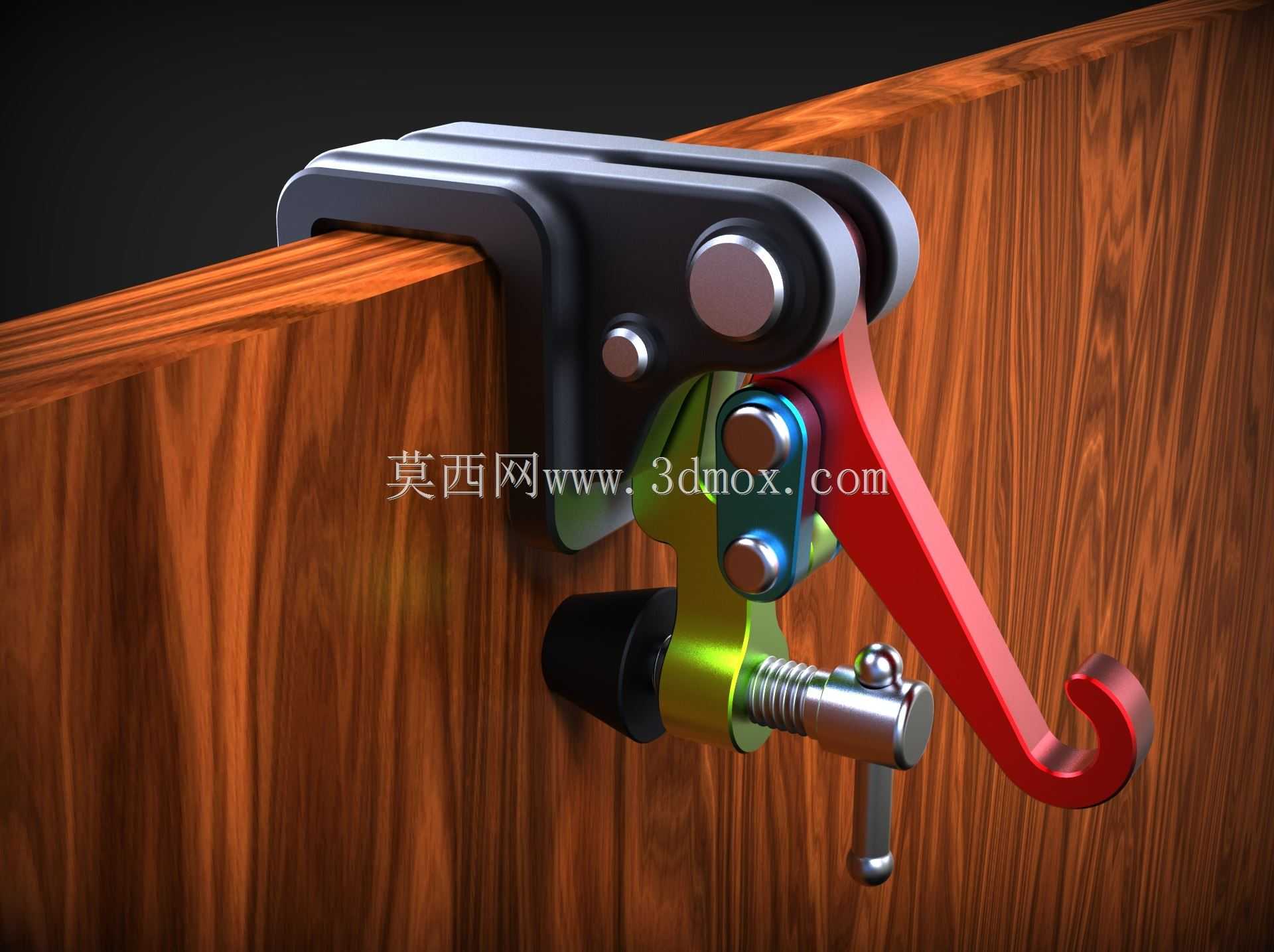

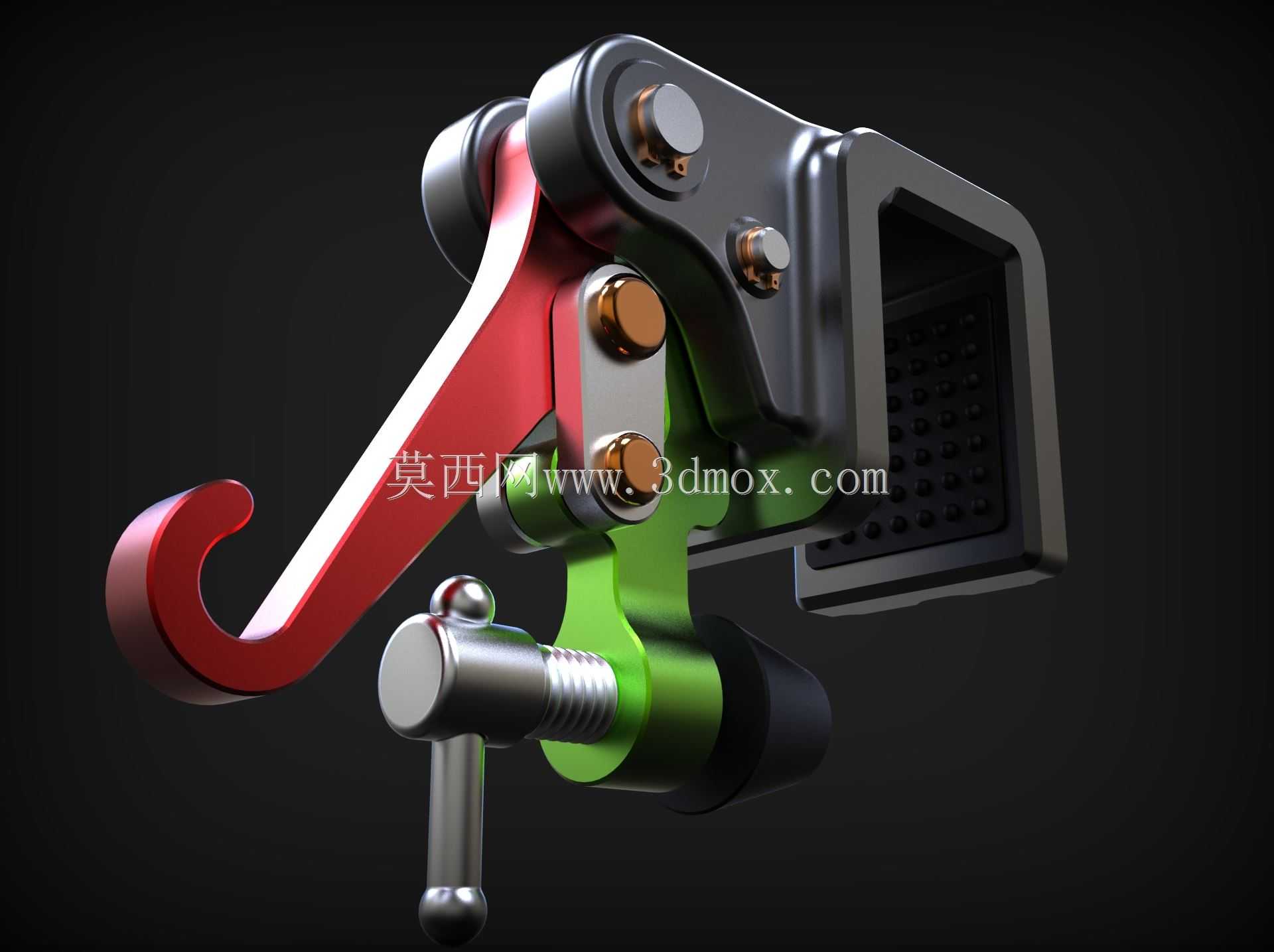

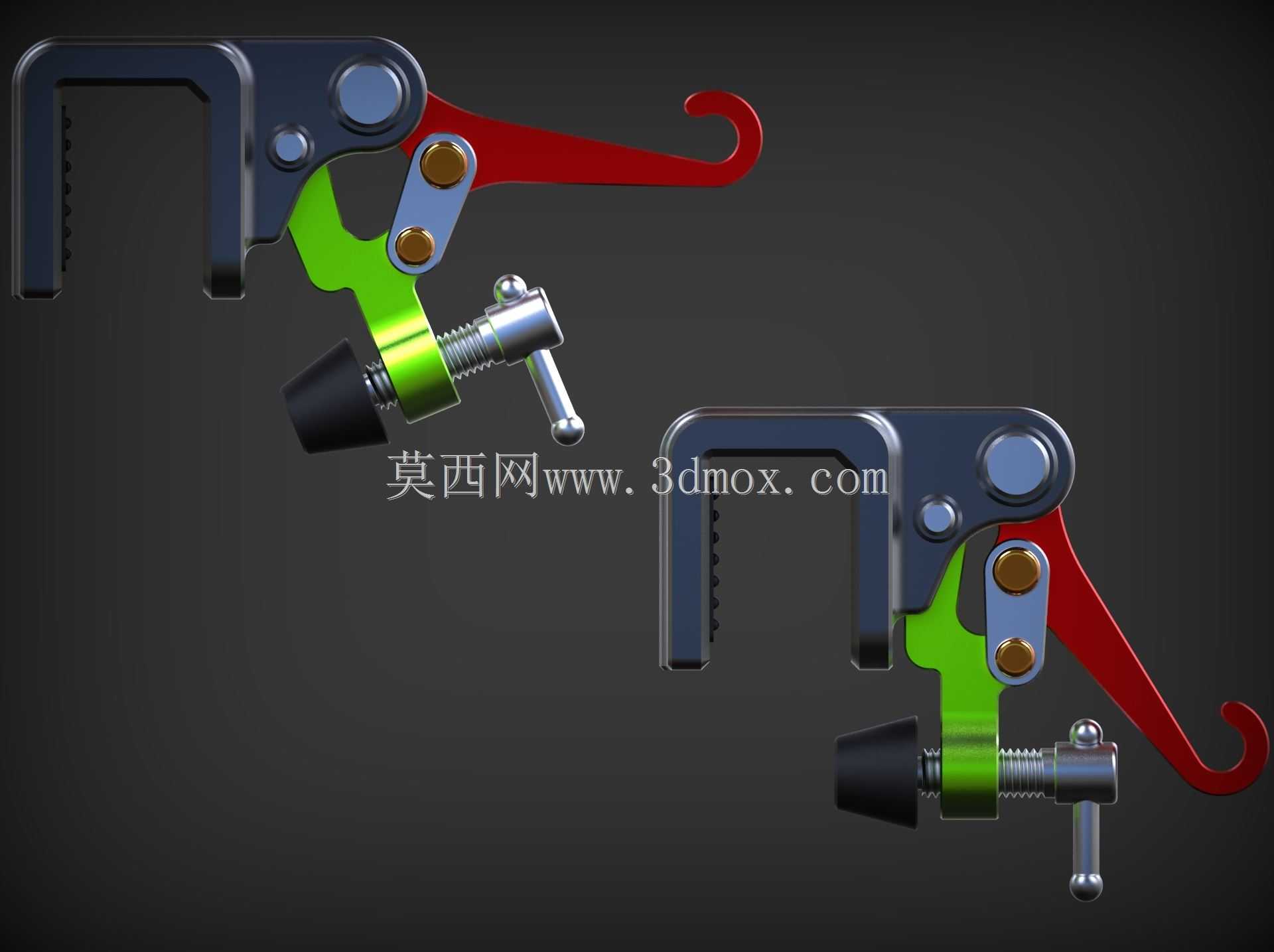

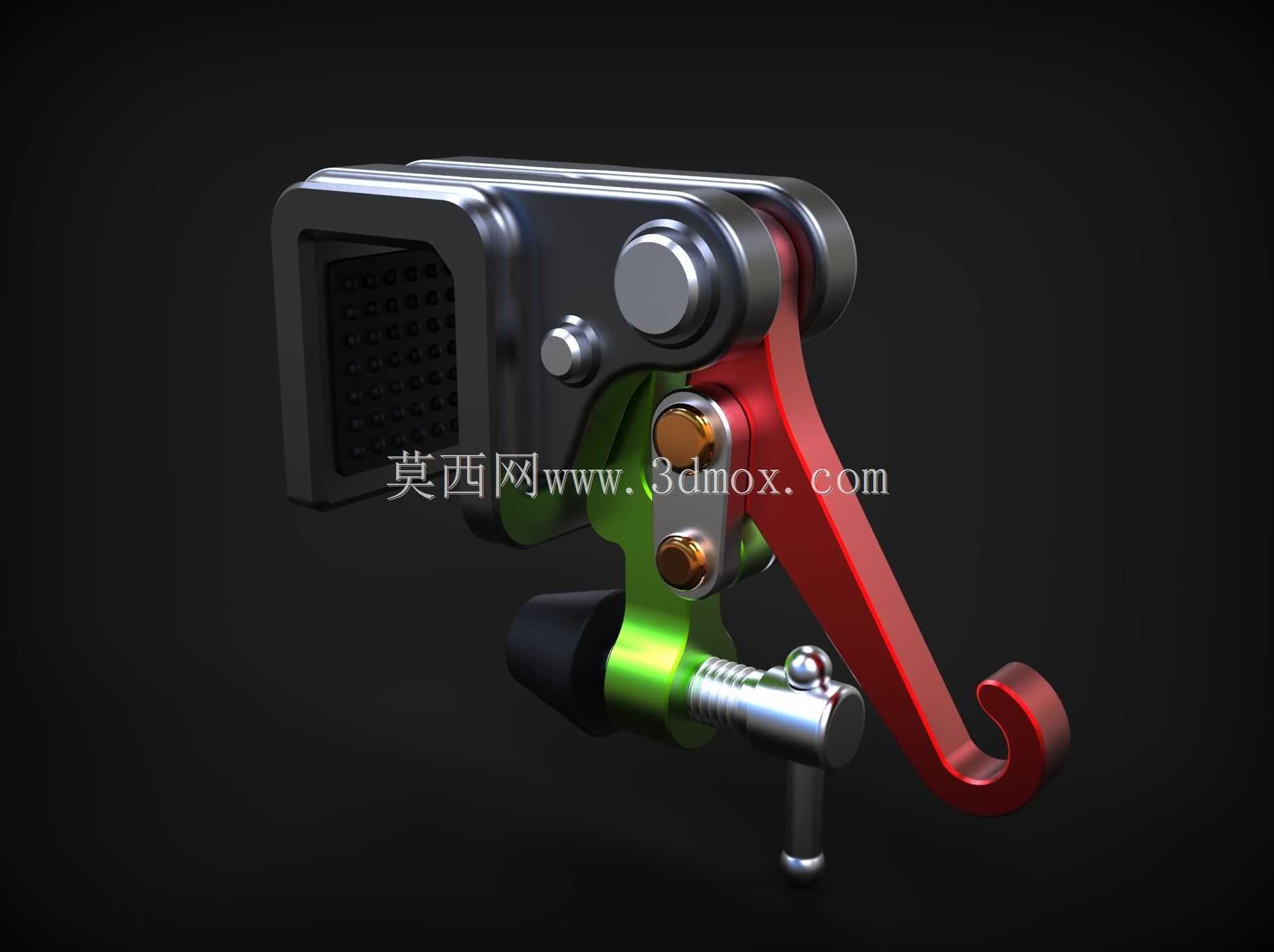

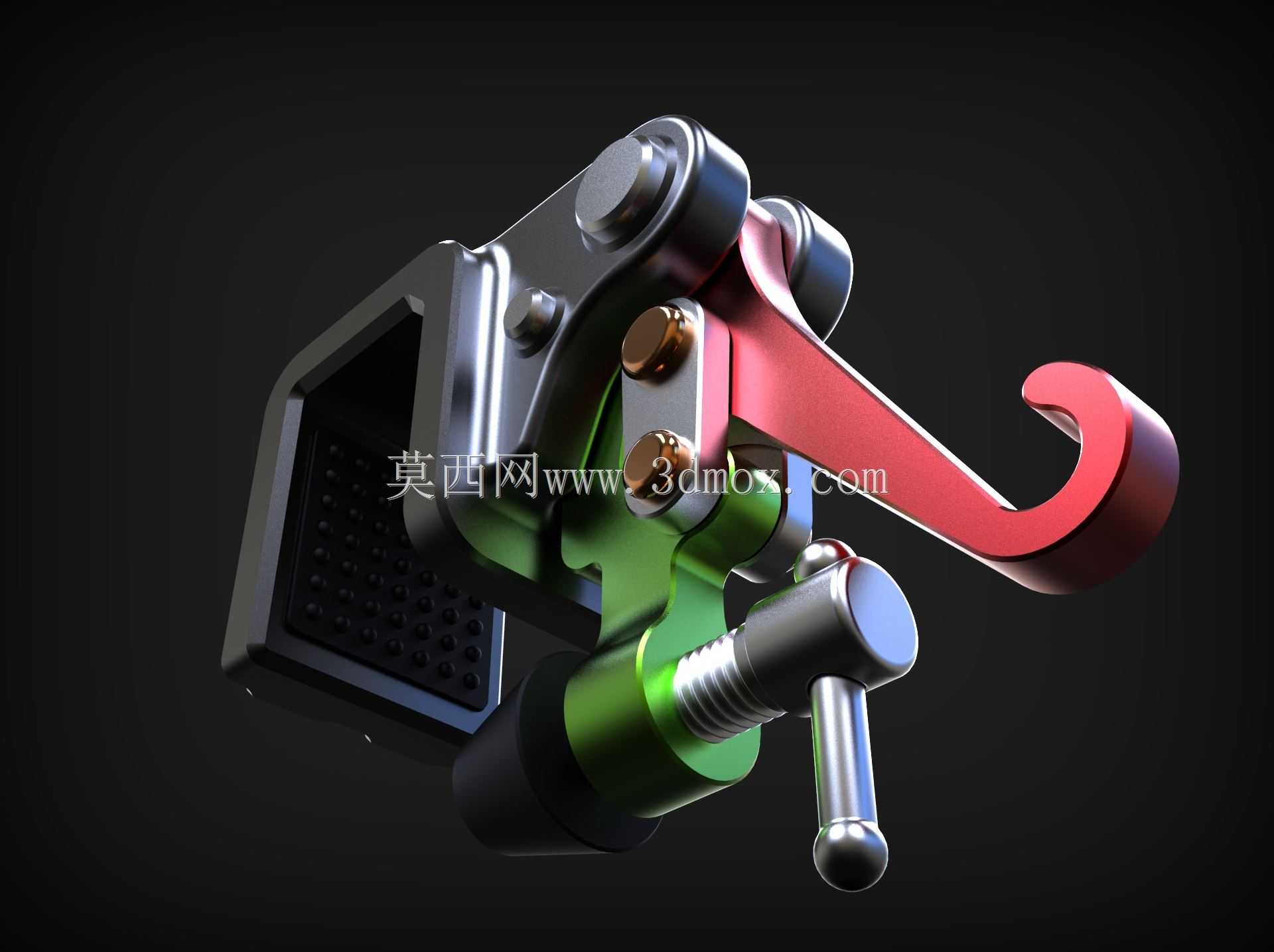

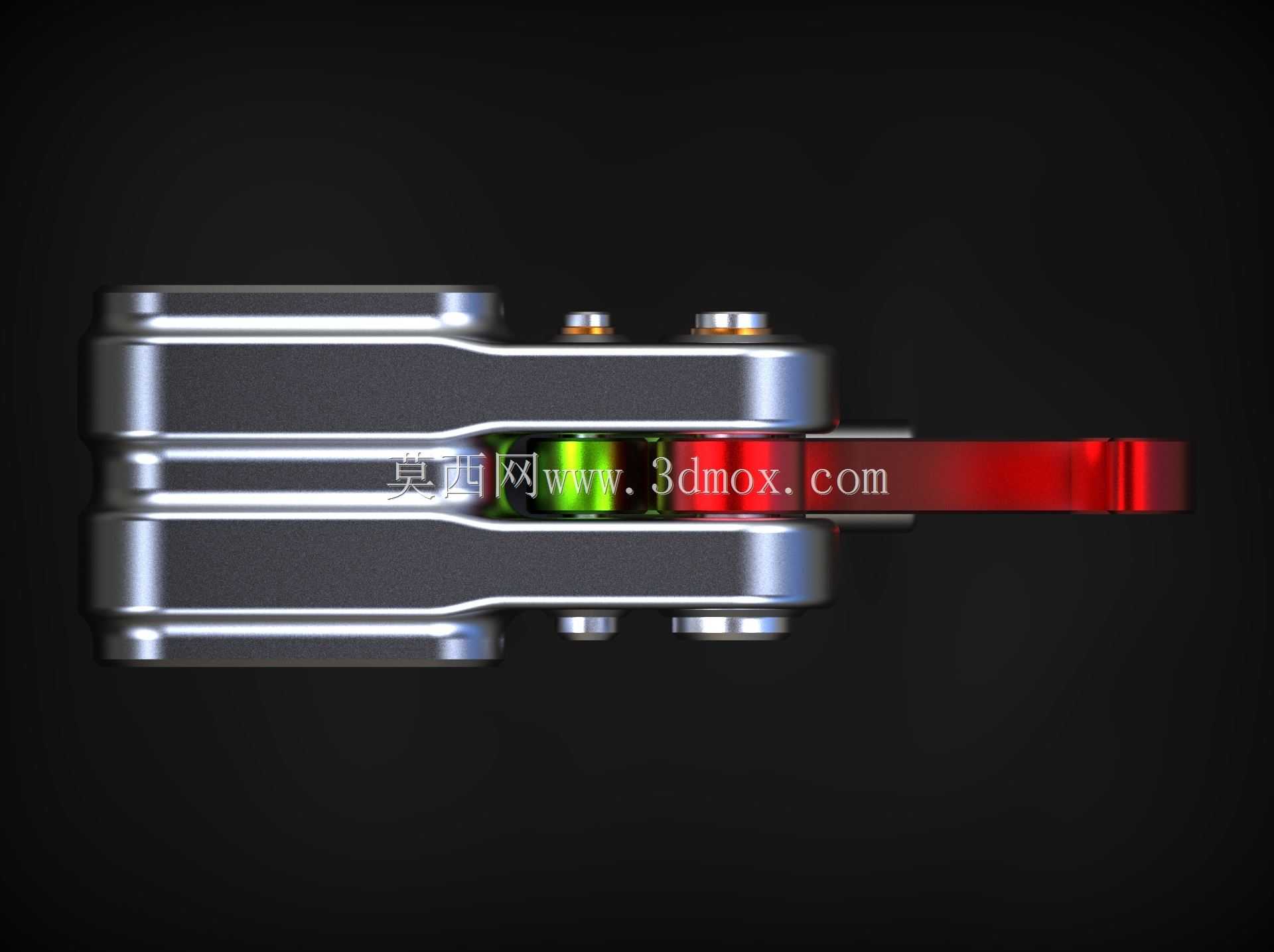

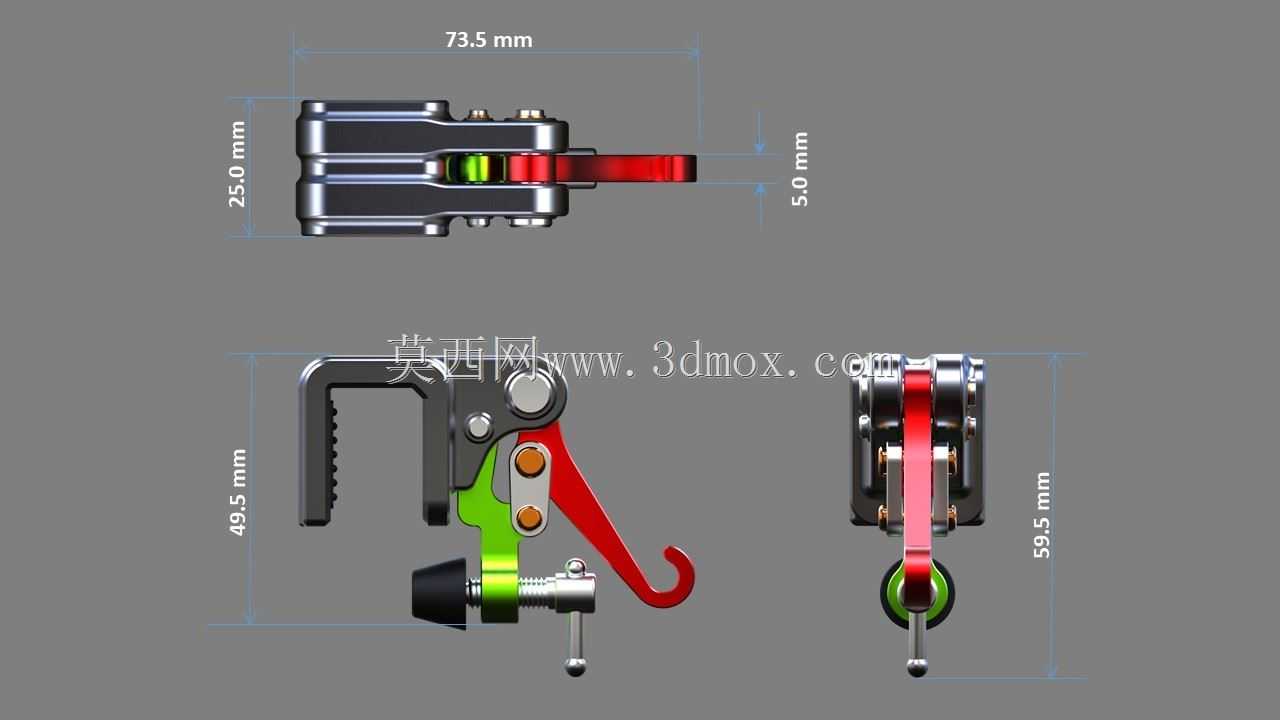

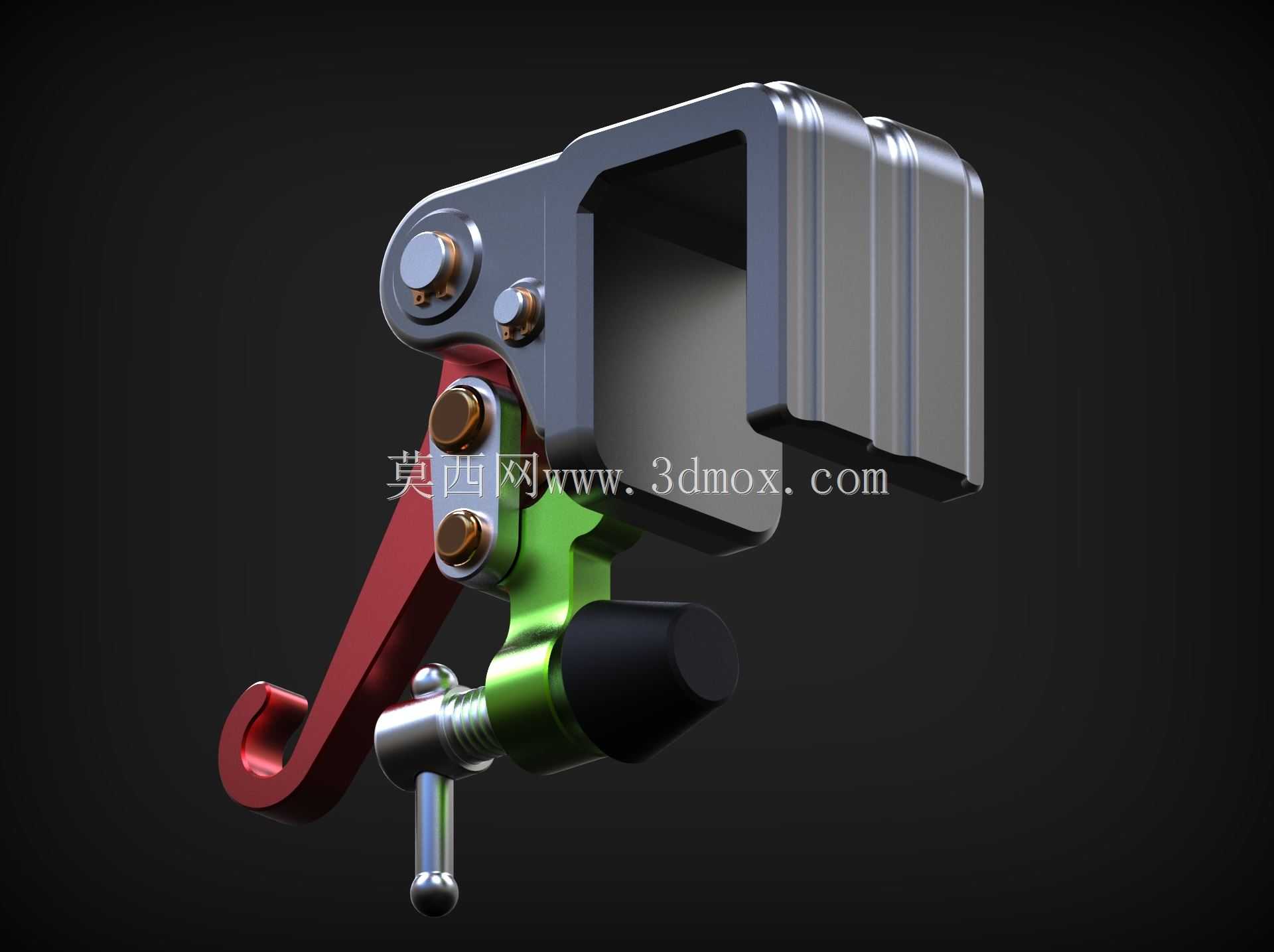

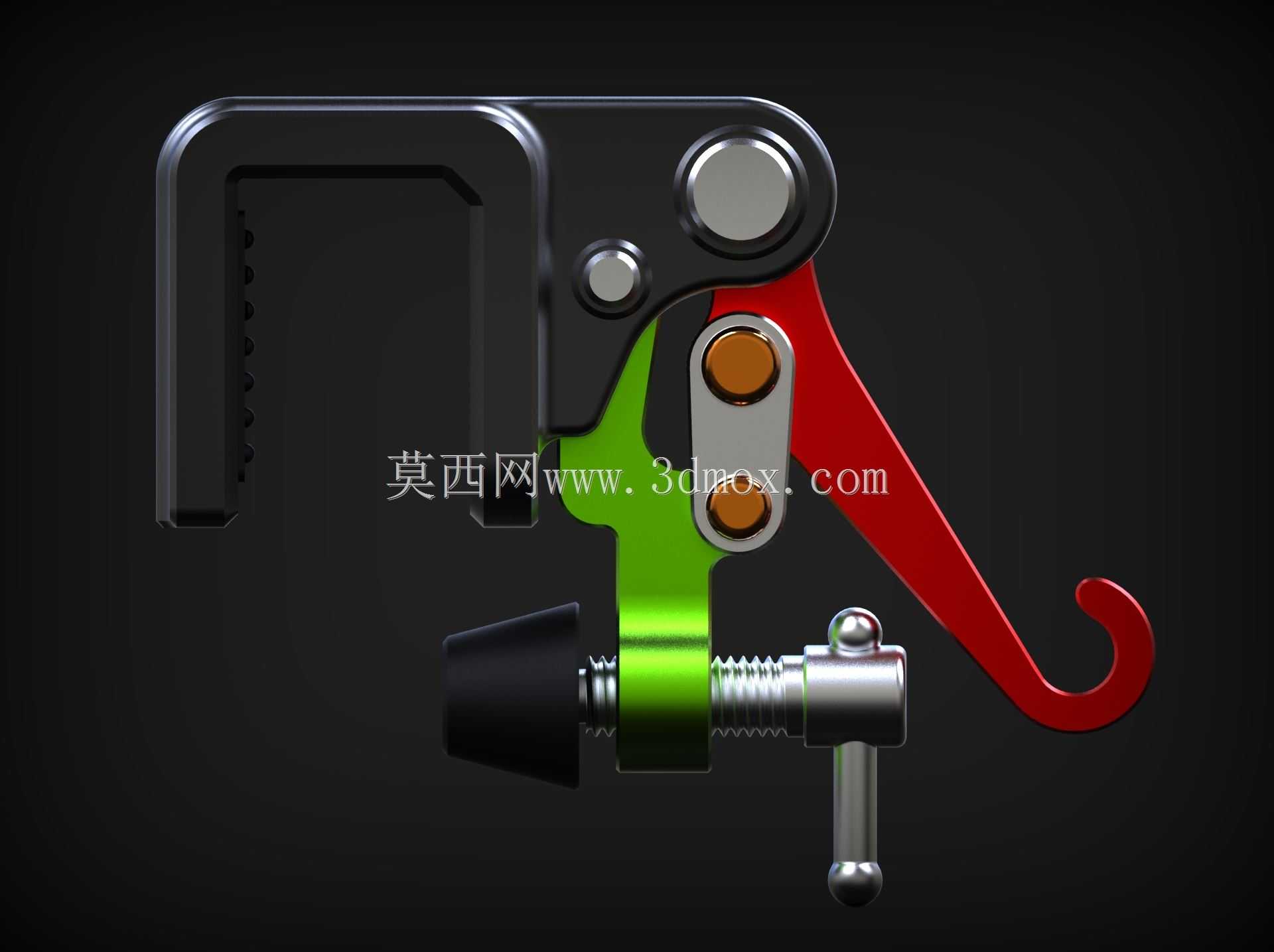

这款快夹式墙装挂钩主要面向临时工位挂载、展会展架侧边挂放、木质隔断工位的工具悬挂场景，区别于传统打孔安装的固定式挂钩，它无需在墙面或板材上钻孔打眼，依靠夹钳式的锁紧结构就能牢牢固定在一定厚度范围内的木质板材、复合板侧边，不会破坏安装基面的完整性，特别适合需要频繁调整挂载位置、不允许破坏基面的临时作业场景。从功能结构来看，它采用了肘节式快夹的锁紧原理，红色的操作手柄就是锁紧驱动件，扳动手柄时，内部的连杆机构会带动前端的顶紧螺杆向前推进，配合挂钩本体的上勾边，把安装板材牢牢夹在勾边与顶紧端头之间，锁紧后具备自锁特性，不会因为挂载重物出现松脱。顶紧螺杆的端头采用了软质防滑端头，一方面可以增大与板材接触面的摩擦力，提升夹持稳定性，另一方面也能避免硬金属端头刮伤板材表面，适配不同表面质感的安装基面。设计过程中，首先要确定夹持厚度的适配范围，上勾边的内凹深度决定了可夹持的最大板材厚度，同时要预留足够的螺杆调节行程，覆盖常见的木质工位隔板、展架侧板的厚度区间，避免出现夹持范围过窄无法适配常规板材的问题。夹持力的匹配是设计核心，肘节机构的连杆死点位置需要精准计算，既要保证扳动手柄时操作力适中，不会出现扳动费力的情况，又要保证锁紧后连杆处于过死点位置，挂载重物时的反向作用力会让锁紧结构越压越紧，不会自行松脱。挂钩的承载部分做了圆弧过渡的勾型设计，勾体末端做了上翘的防脱结构，悬挂工具、线缆、小型工装件时，不会因为轻微晃动导致挂载物滑落。安装边界上，这款挂钩不需要额外的安装辅件，只需要把上勾边搭在板材的上边缘，调整顶紧螺杆的初始伸出长度，让端头刚好接触板材背面，之后向下扳动红色手柄就能完成锁紧固定，整个安装过程不需要额外工具，单人几秒就能完成固定或者拆卸移位。夹体的主体结构采用了高强度的金属材质，表面做了防锈处理，适配车间、展会、临时办公区等不同环境的使用需求，不会因为潮湿环境出现锈蚀影响使用寿命。各铰接位置都采用了销轴连接，转动部位的间隙控制在合理范围，既保证扳动手柄时动作顺畅无卡滞，又不会因为间隙过大出现锁紧后晃动的问题。顶紧螺杆的调节部分采用了细牙螺纹，调节精度更高，可以根据不同的板材厚度微调伸出长度，保证每次锁紧都能达到最佳的夹持力度，不会因为螺杆调节不到位出现夹不紧或者扳不动手柄的情况。
