焦炭矿石分级用滚轴筛分设备结构

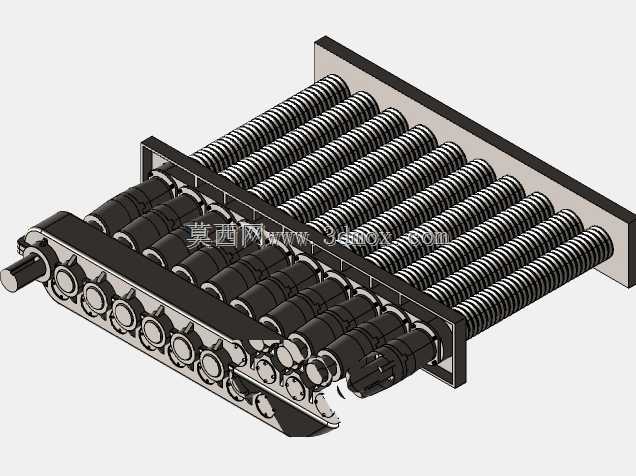

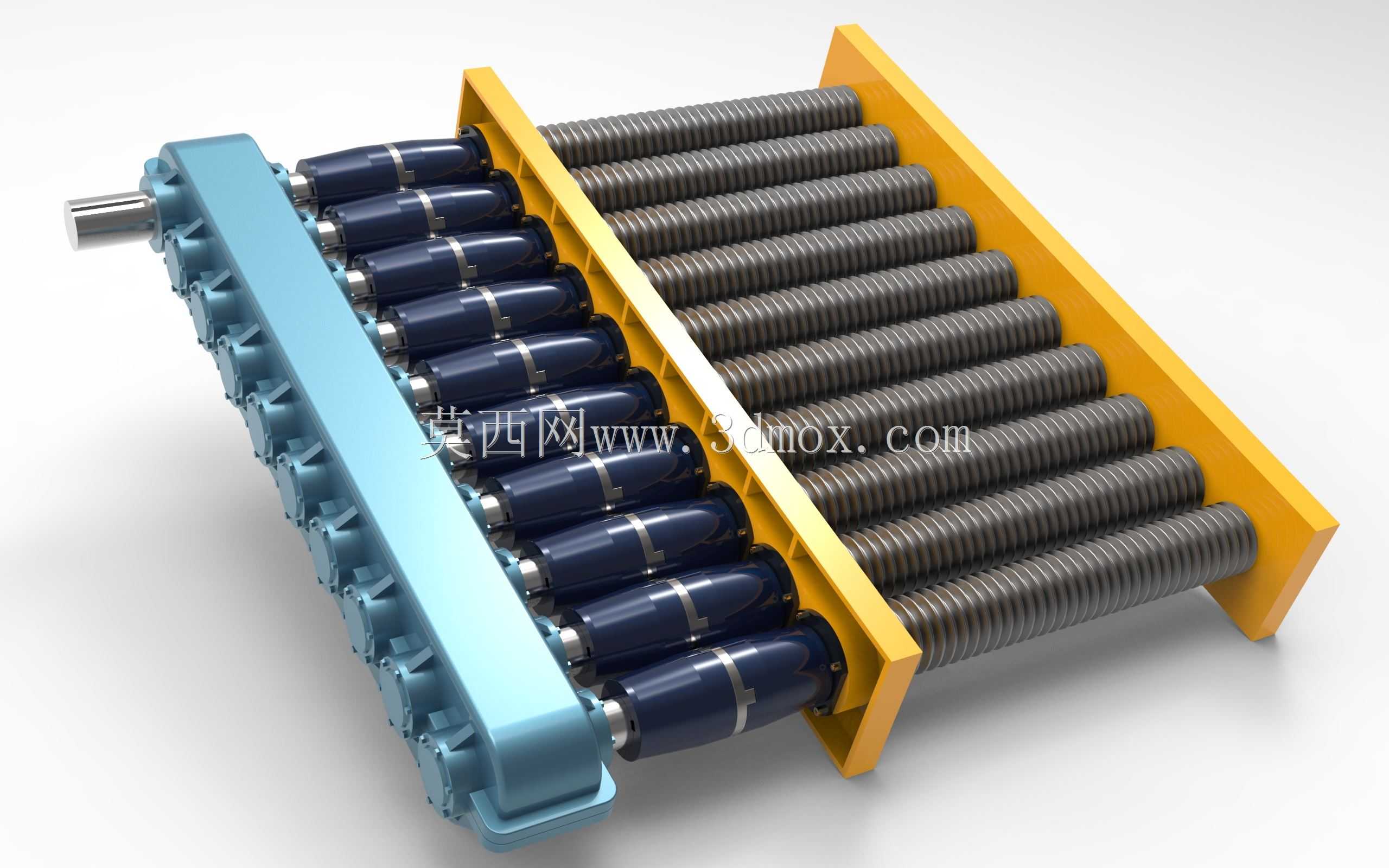

该辊筛设备主要面向冶金、矿山、煤炭加工场景的物料分级工序，可对焦炭、矿石等块状散料完成粒度分级作业，替代传统振动筛在大粒径、高磨蚀性物料工况下的应用，解决振动筛筛网易堵、易损的痛点。设备整体采用平行排布的多组滚轴作为筛分执行部件，相邻滚轴间预留固定间隙，小于间隙尺寸的物料会从滚轴间隙下落至下级集料装置，大于间隙的物料则沿滚轴排布的倾斜面向出料端输送，完成不同粒度物料的分离。从结构设计来看，设备单侧设置集成式传动箱，将多组滚轴的驱动齿轮、轴承座整合在同一箱体内，既减少了分散传动的安装误差，也能对传动部件形成密封防护，避免筛分过程中产生的粉尘进入传动副造成磨损；滚轴表面采用带凸起的波纹结构，可增大与块状物料的摩擦力，避免湿黏物料卡滞在滚轴间隙，同时凸起结构可对结块物料起到松散作用，提升筛分效率。机架部分采用双侧立式侧板搭配横向加强筋的结构，侧板上预留滚轴轴承的安装定位孔，安装时需保证所有滚轴的同轴度误差控制在允许范围内，避免滚轴运转时出现偏磨、卡滞问题；设备进料端需与上游给料设备的出料口对齐，保证物料均匀铺展在滚轴工作面全宽范围内，避免单侧给料造成滚轴偏载磨损。设计过程中需根据处理物料的最大粒度调整滚轴间隙与滚轴直径，针对磨蚀性较强的矿石物料，滚轴表面需做耐磨堆焊处理，延长易损件更换周期；设备安装时需预留传动侧的检修空间，方便定期检查轴承润滑状态、齿轮啮合间隙，同时设备底部需设置接料溜槽的安装接口，保证筛分后不同粒度物料的顺畅输送。滚轴的驱动采用同转速同向转动的设计，可避免物料在筛面堆积，针对含泥量较高的物料，可在滚轴组下方设置清扫装置，及时清理嵌在间隙内的细颗粒物料，保证筛分精度稳定。
