12V20A开关电源结构设计方案

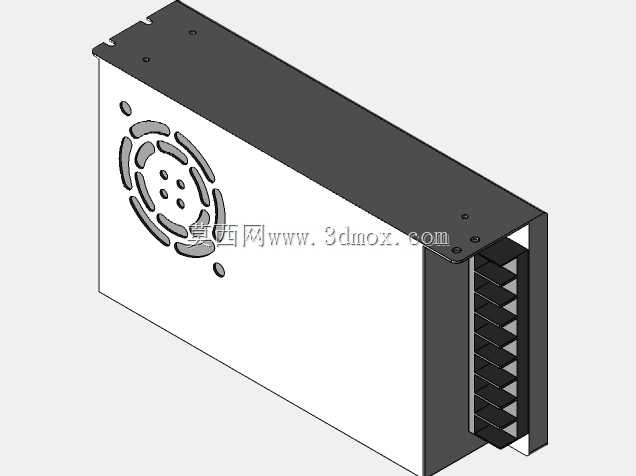

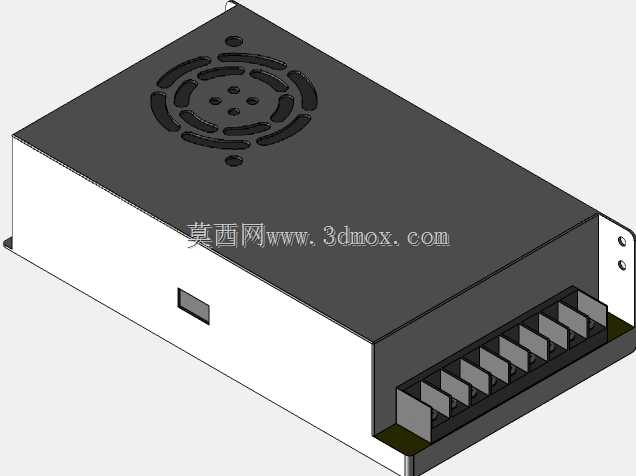

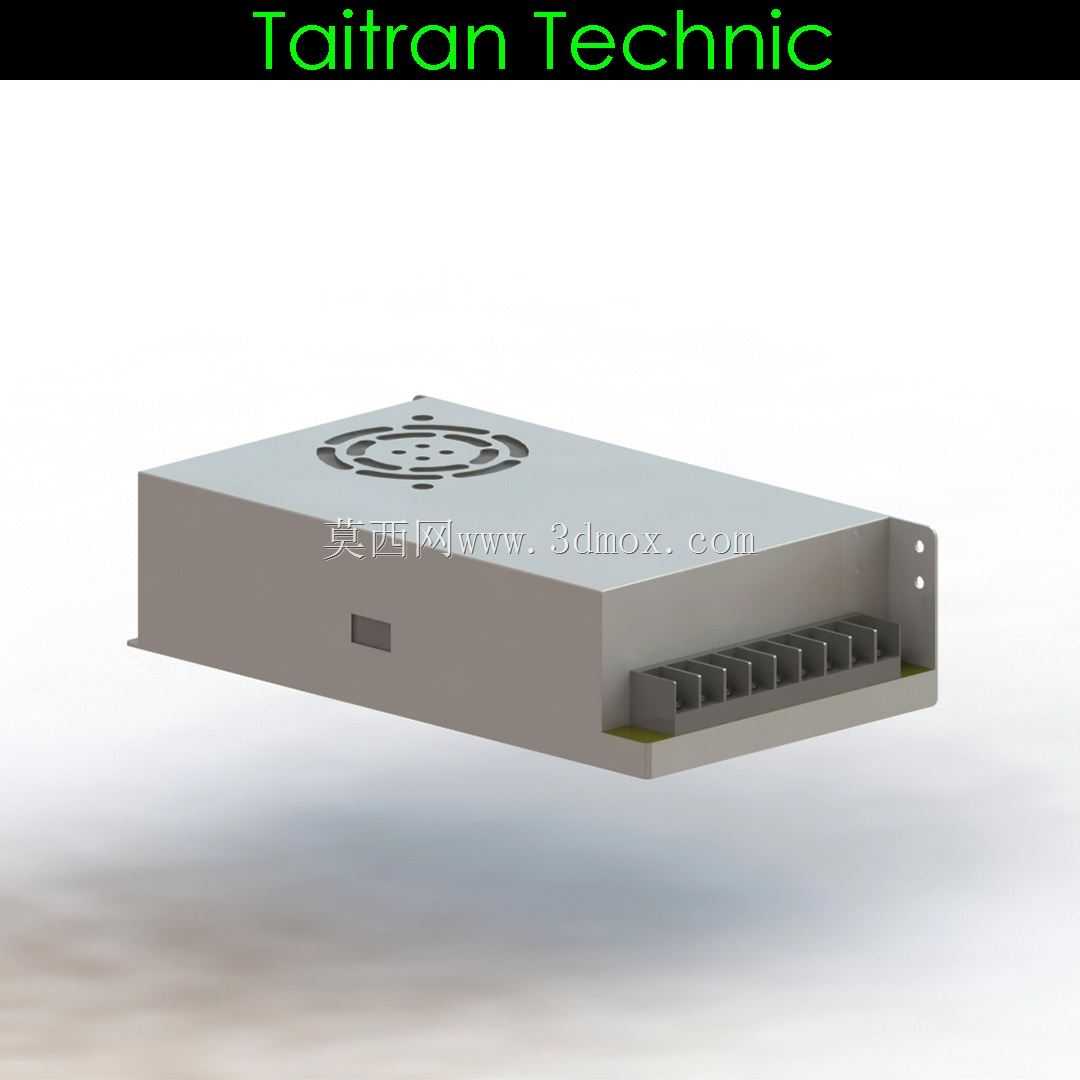

这款AC220V转DC12V的20A供电单元，在桌面级3D打印机、小型CNC雕刻机、低压LED灯组这类民用及小型工业设备里应用极广，做结构设计时首先要平衡散热、安装便捷性与电气安全间隙三个核心需求。从外形来看，整体采用封闭式金属壳体，顶面预留轴流风扇安装位，对应内部功率器件的散热路径，壳体侧面的接线端采用栅栏式端子排，区分交流输入、直流输出、接地端子的排布间距，满足强电接线的爬电距离要求，避免接线误触引发的安全隐患。设计阶段首先要考虑安装边界，壳体两侧带法兰安装耳，耳上预留两个固定孔位，适配常见的设备内部安装梁、电控板安装支架的孔距，不管是嵌入设备内部仓体，还是单独壁挂安装都能适配，壳体整体厚度控制在常规开关电源的通用尺寸区间，能直接替换同参数的市售常规电源，无需改动原有设备的安装位开孔。从功能特性来说，20A的额定输出电流可以覆盖多轴步进电机驱动、加热棒、散热风扇、控制板的总功率需求，做内部结构排布时，将高压滤波电容、整流桥、开关管这类发热量大的器件贴近壳体顶面的散热区域，通过导热垫将热量传导到金属壳体，配合顶部风扇形成强制风冷路径，避免长时间满负载运行时器件过热触发过温保护。输出端的端子排采用大电流规格的接线端子，单孔可容纳多股软线压接，适配设备内部不同线径的供电走线，壳体侧面预留的状态指示灯开孔，可直观显示电源通电、输出正常的工作状态，方便设备调试时快速排查供电故障。做三维建模时，要重点核对内部PCB板的安装柱位置、壳体拼接的卡扣与螺丝孔位的同轴度，上下壳体的拼接缝隙预留均匀的喷塑层厚度，避免装配时出现卡扣错位、螺丝孔偏位的问题，同时要在交流输入侧预留保险管座的安装位置，方便后期维护更换保险，不用完全拆开壳体就能操作。另外壳体表面的散热开孔做了错位设计，既保证通风量，又能避免金属碎屑、灰尘直接掉落到内部PCB板上引发短路，适配车间、工作室这类多尘的使用场景，接线端的挡板做了加高处理，即使接线后线头裸露，也能降低误触高压端的风险，符合低压电气设备的安全设计规范。
