车床用可调式活动跟刀架结构

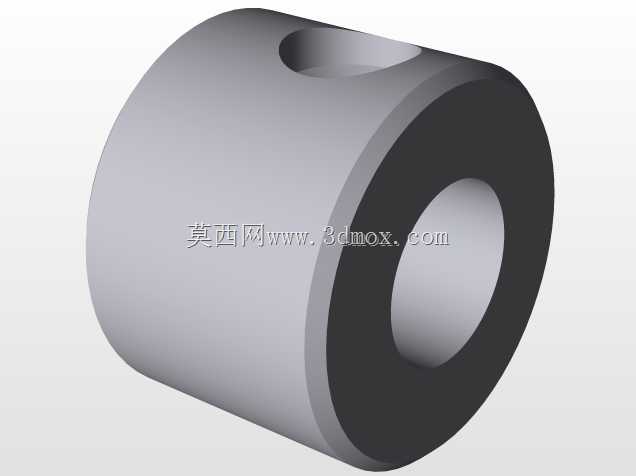

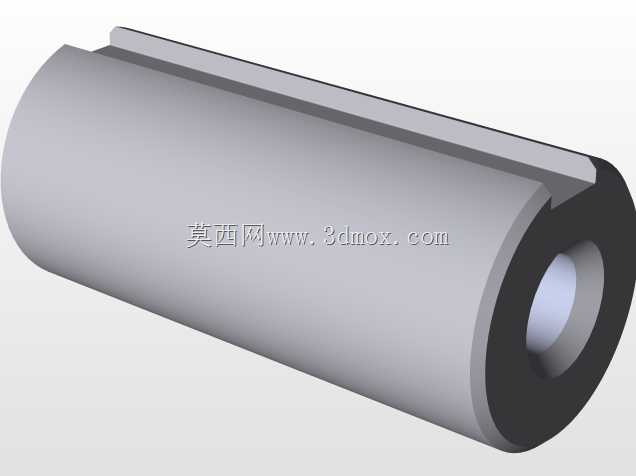

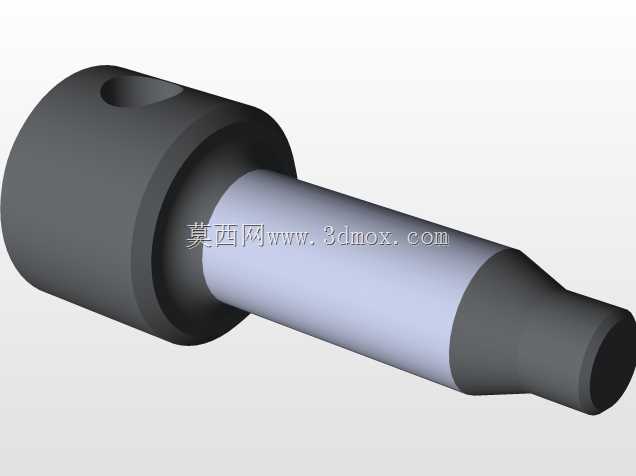

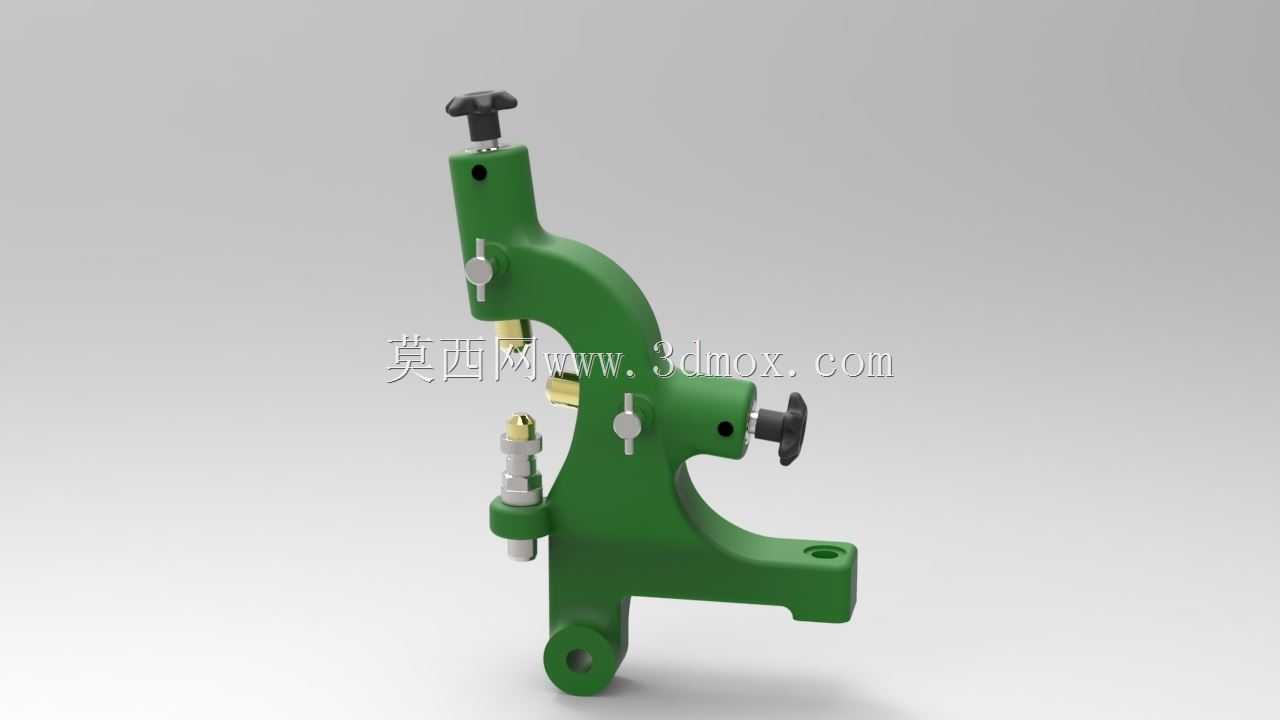

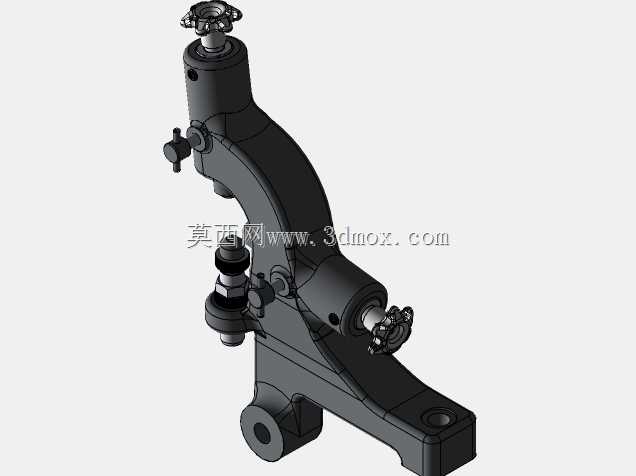

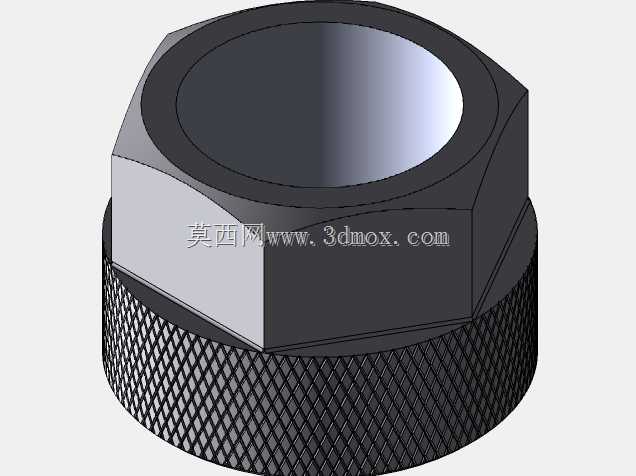

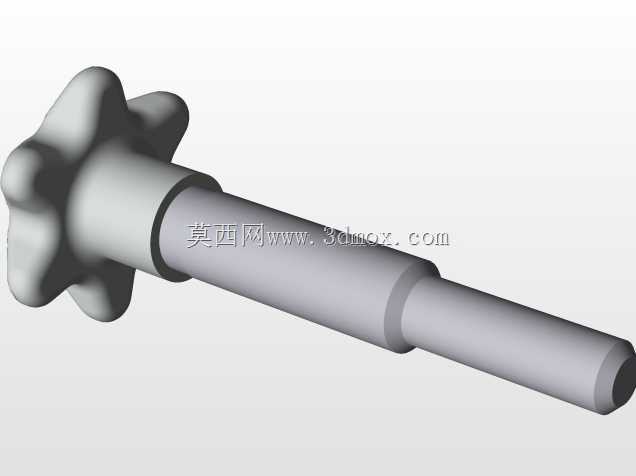

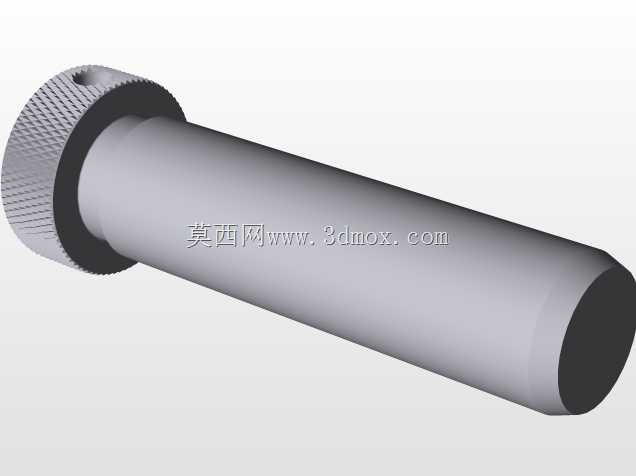

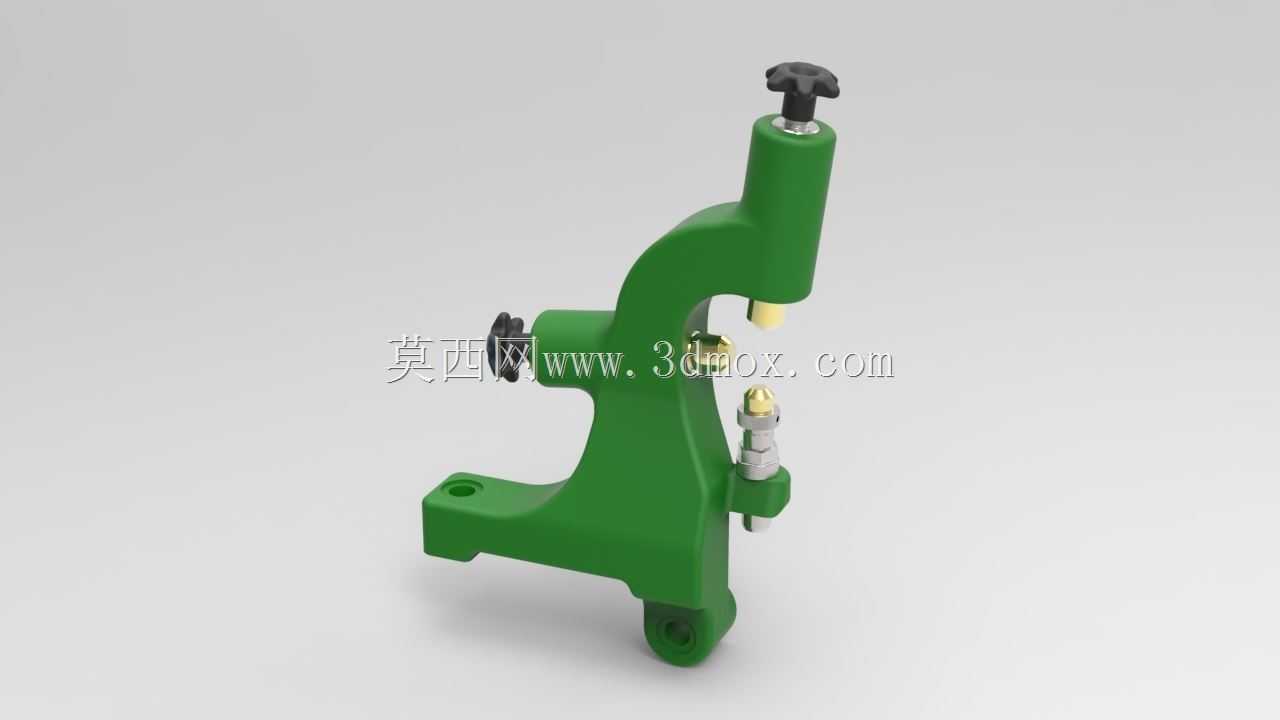

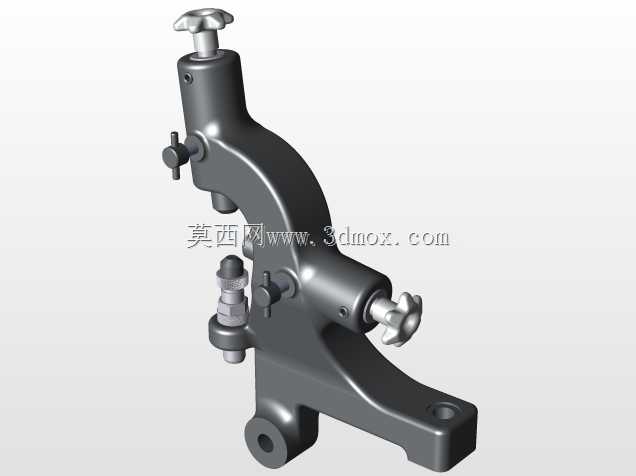

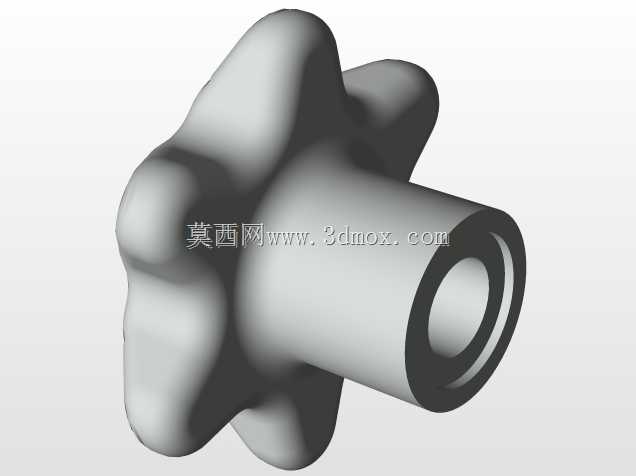

在普通卧式车床加工细长轴类零件的工序中，这类跟刀架是抵消径向切削力、避免工件让刀振颤的核心配套部件，直接决定细长轴加工的圆柱度、表面粗糙度等关键精度指标。不同于固定安装的中心架，这款活动跟刀架可随机床大拖板同步沿床身导轨轴向移动，全程跟随刀具切削位置提供支撑，适配长径比大于10的细长轴、长丝杠、光杆类零件的连续车削作业，能有效解决细长工件加工时因刚性不足产生的竹节形、棱圆形误差，也可降低切削参数选择的限制，提升加工效率。从结构设计来看，主体采用一体式弯臂铸铁基座，通过底部两个带安装孔的支脚固定在大拖板的对应安装位上，安装时需保证支撑爪的回转中心与车床主轴中心、尾座顶尖中心严格同轴，基座的安装孔位预留了微调余量，可适配对应型号车床的拖板安装尺寸边界，安装后整体不会与刀架、卡盘、尾座部件产生运动干涉。支撑端配置三个可独立调节的支撑爪，分别对应工件的径向受力方向，顶部带滚花手柄的锁紧结构用于快速开合，方便工件装拆，侧面的两个调节手轮可分别调整对应支撑爪的伸出量，支撑爪端部采用耐磨铜质触头，避免刮伤已加工工件表面，调节时可根据工件直径、切削用量逐步调整触头压紧力，保证支撑贴合的同时不会顶弯工件。设计过程中重点考虑了支撑刚性与调节便利性的平衡，基座的弯臂截面采用变厚度加强结构，在控制整体重量的前提下保证受力部位的结构强度，避免支撑过程中基座自身产生形变影响支撑精度；各调节螺杆采用细牙螺纹传动，调节分辨率可达0.02mm，能满足精加工工序的微量调整需求，同时各调节部位都配置了锁紧机构，调整到位后可锁定位置，防止切削振动导致支撑爪移位。实际使用时，需先在工件靠近卡盘的位置车出一段支撑基准面，再将跟刀架的支撑爪贴合该基准面锁紧，之后走刀过程中支撑爪始终贴合已加工表面，抵消切削力带来的工件变形，在加工长径比超过20的工件时，还可配合反向走刀法进一步降低工件的轴向弯曲变形，这款跟刀架的支撑行程覆盖对应型号车床的常用加工直径范围，可满足常规轴类零件的外圆车削、螺纹车削工序的支撑需求。
