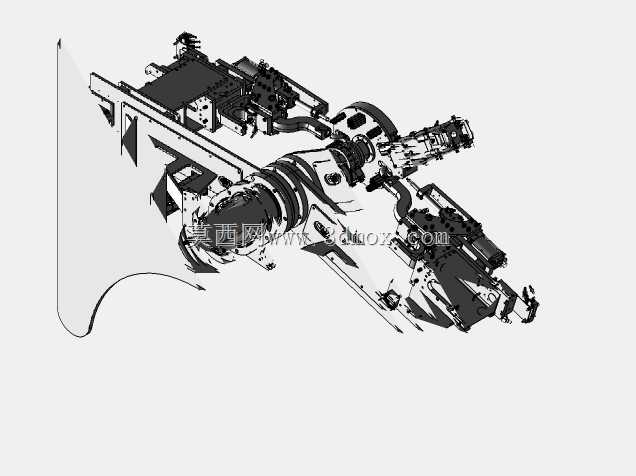

六轴三焊枪自动化焊接执行机构

这套多轴焊接执行机构，主要面向汽车白车身焊装、工程机械结构件焊接、钣金箱体批量焊接这类需要多焊点连续作业的生产场景，替代传统人工持焊枪或者单焊枪工位的低效作业模式，能在同一工位完成不同角度、不同位置的焊点加工，减少工件反复装夹移位的辅助时间。从结构布局来看，整体采用多轴串联的关节式布局，三个焊枪沿执行端的安装基座做分布式布置，每个焊枪都预留了独立的调整行程，可根据工件焊点的实际位置微调焊枪伸出长度与偏转角度，适配不同厚度板材、不同搭接形式的焊接需求。设计阶段优先考虑了焊接作业的干涉规避问题，各轴的转动行程做了硬限位与软限位双重设计，在覆盖常见焊接工位作业范围的前提下，避免轴体转动过程中与工装夹具、工件本身发生碰撞，安装基座的连接法兰采用标准工业接口尺寸，可直接适配主流的自动化焊接变位机、直线移动滑台，不需要额外做转接板的二次加工。执行端的走线全部采用内置拖链布局，焊枪的供电线缆、气路管路全部藏在轴体内部的走线槽内，避免焊接过程中焊渣飞溅损伤管线，也减少外置管线带来的运动干涉风险。从安装边界来看，整套机构的横向最大伸展尺寸适配常见的1.2米至2米幅面的焊接工位，竖直方向的作业行程可覆盖0.8米以内的高度差工件，安装底座的固定孔位按照通用焊接工装的T型槽间距设计，可直接固定在标准焊接工作台上，不需要重新打孔定位。每个焊枪的夹持部位都设计了快换结构，日常维护更换焊枪电极、调整焊枪角度时不需要拆解整套轴系结构，仅需松开夹持部位的锁紧螺钉即可完成调整，能大幅缩短产线换型、设备维护的停机时间。在实际应用中，这套机构可搭配焊接变位机实现工件翻转后的全位置焊接，三个焊枪可根据焊点工艺要求分别设置不同的焊接参数，针对同一工件上不同搭接量、不同板材厚度的焊点同步作业，相比单焊枪作业模式可将单工位焊接节拍压缩40%以上，同时多轴联动的运动轨迹可实现复杂空间曲线焊缝的连续焊接，适配异形结构件的自动化焊接需求。结构设计上对各轴的负载做了匹配计算，每个轴的驱动单元都预留了足够的扭矩余量，即使焊枪附带送丝机构、水冷管路等附加负载，也能保证运动过程的平稳性，避免焊接过程中出现抖动导致的焊偏、虚焊问题。
