嵌入式控制板金属防护外壳结构设计

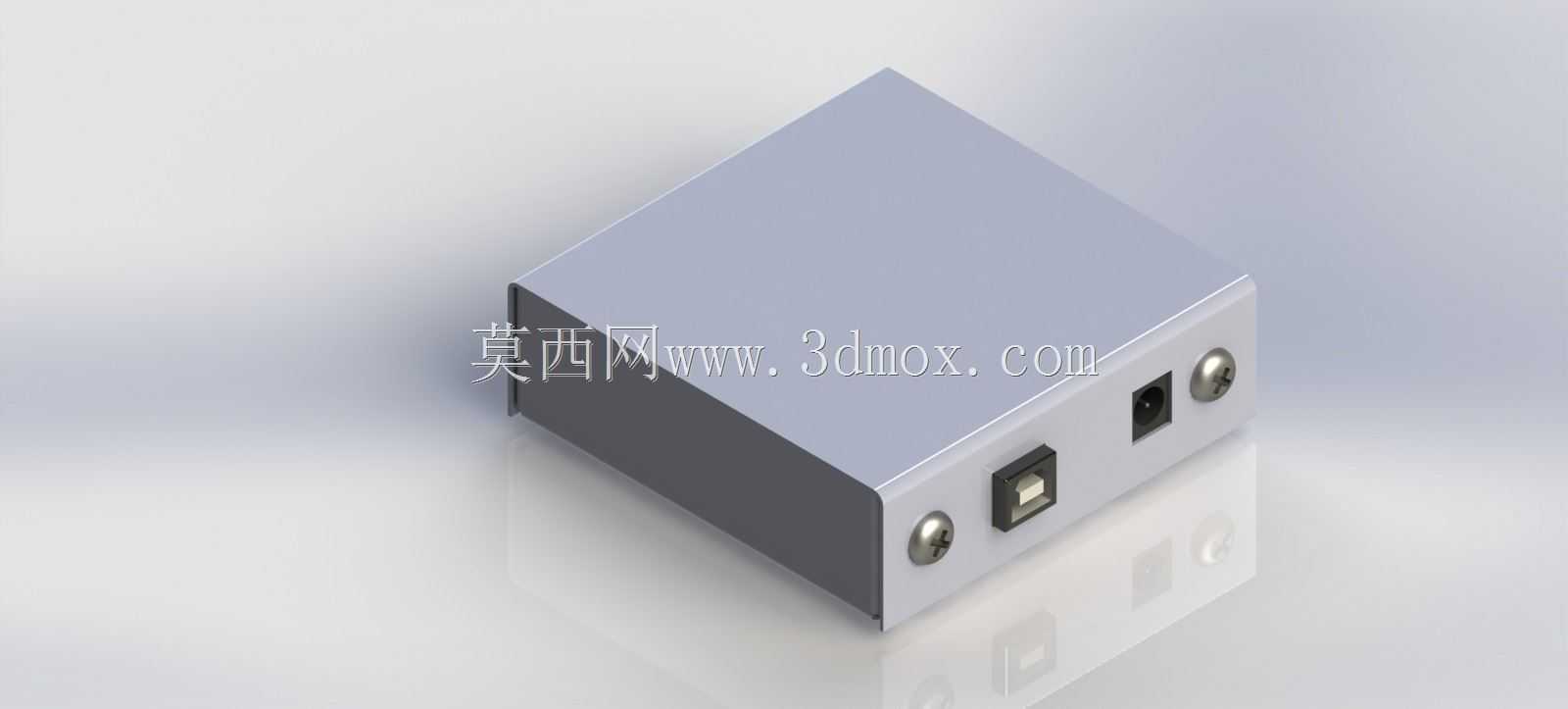

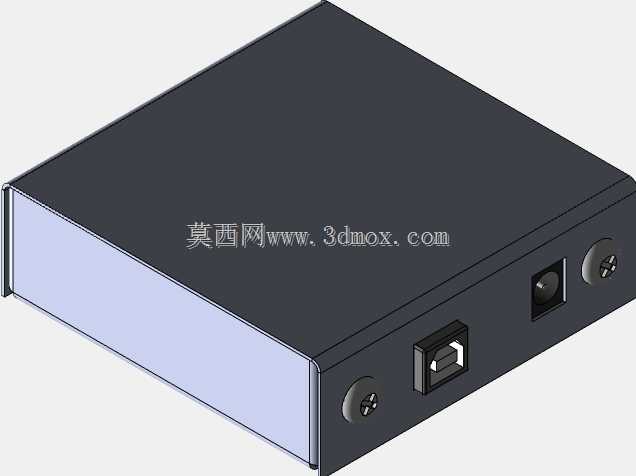

这款嵌入式控制板防护壳体，主要面向桌面级开源控制板的封装防护需求，适配实验室原型搭建、小型自动化设备内置控制单元、教学实训装置的控制模块安装场景，能够在多尘、存在轻微磕碰的工业现场或实训环境中，为核心控制电路板提供物理防护，避免电路板直接暴露在外引发的引脚短路、元器件磕碰损坏、积灰导致的接触不良等常见问题。壳体采用薄板折弯拼接的结构设计思路，整体为规整的长方体构型，边角做了小半径钝化处理，既避免锐边在装配调试过程中划伤操作人员，也能减少壳体堆叠或安装时的应力集中，降低薄板受外力冲击出现变形凹陷的概率。壳体侧壁预留了三类接口开孔，分别对应板载的USB数据接口、直流电源输入接口以及外接端子固定位，开孔位置与常规开源控制板的接口排布完全对齐，装配时无需额外对电路板进行改线或转接，直接将电路板通过壳体内部预设的螺柱定位孔锁紧即可完成组装，安装边界完全匹配标准控制板的外形尺寸，不会出现电路板与壳体内壁干涉、接口对位偏移的问题。从结构强度角度考虑，薄板材质的壳体在非受力面做了局部微冲压的加强筋处理，不需要额外增加板材厚度就能提升侧壁的抗形变能力，控制整体重量的同时保证防护性能，壳体上下盖采用嵌入式扣合加侧边螺丝锁紧的固定方式，既可以快速开盖进行电路板的程序烧录、接线调整，也能在长期固定使用时保证壳体的密封贴合度，减少粉尘从拼接缝隙进入壳体内部的可能。在实际设备集成场景中，这类壳体可以直接通过侧壁的预留安装孔固定在设备机架的型材槽位上，不需要额外设计定制安装支架，外壳的金属材质还能起到一定的电磁屏蔽作用，减少周边大功率设备运行时对控制板信号传输的干扰，提升控制单元运行的稳定性。
