复古怀旧款小型自卸玩具卡车结构设计

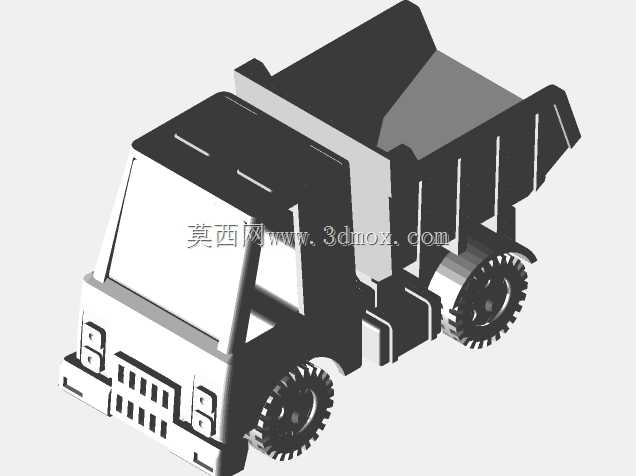

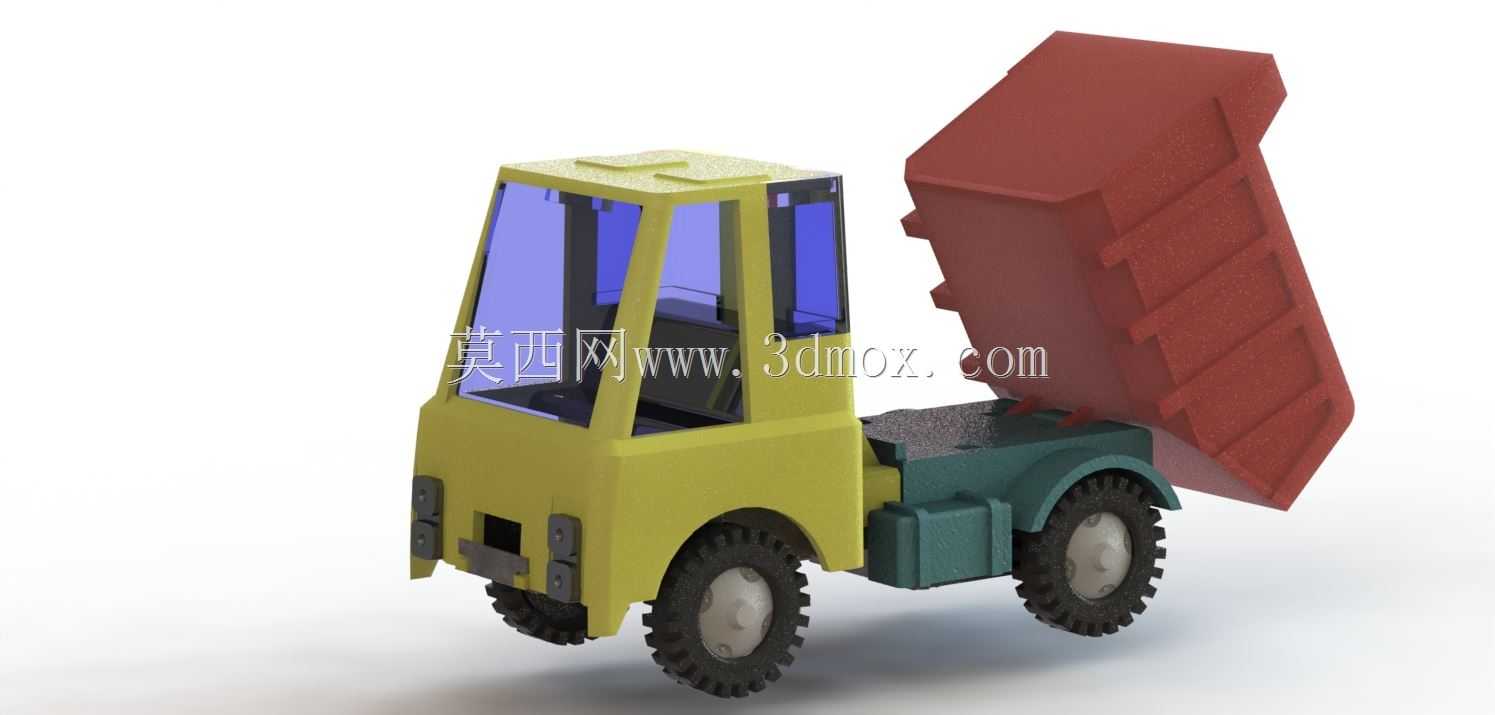

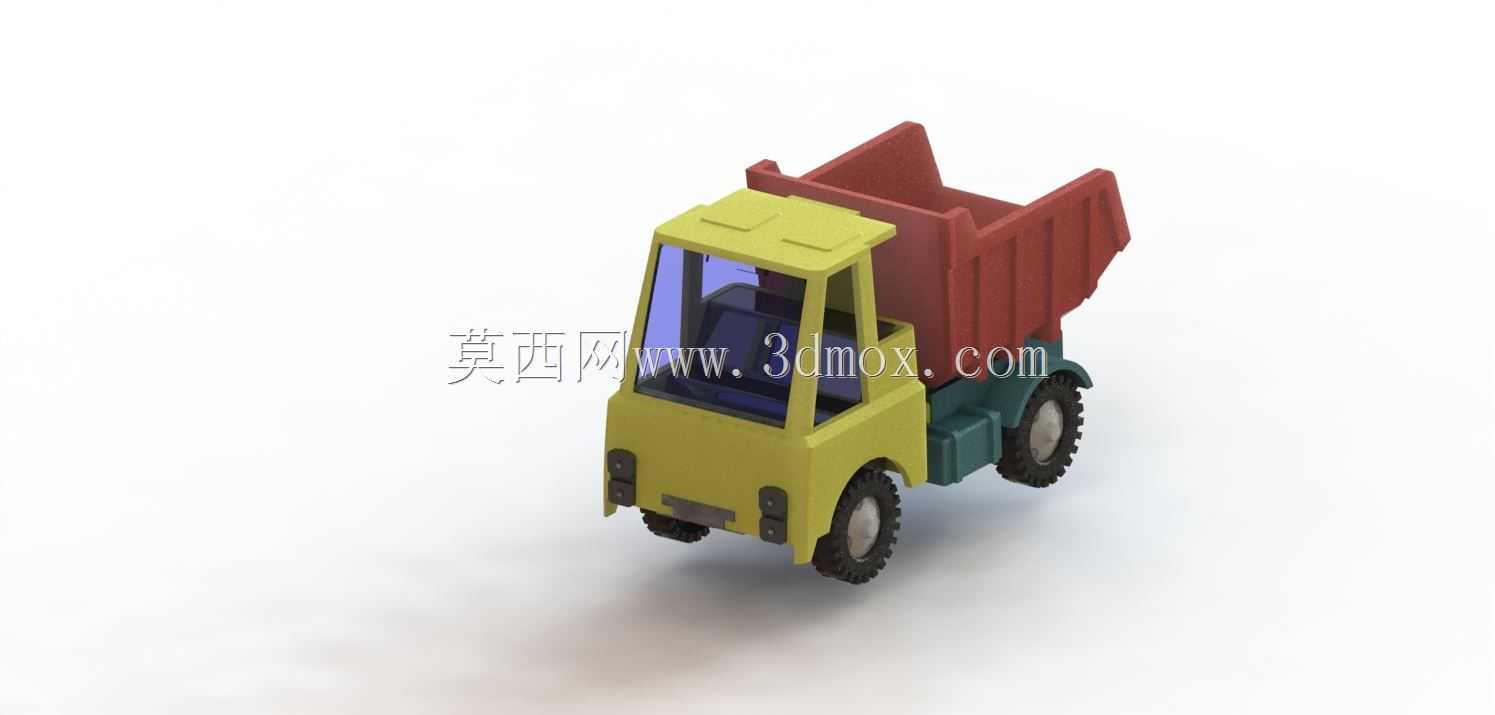

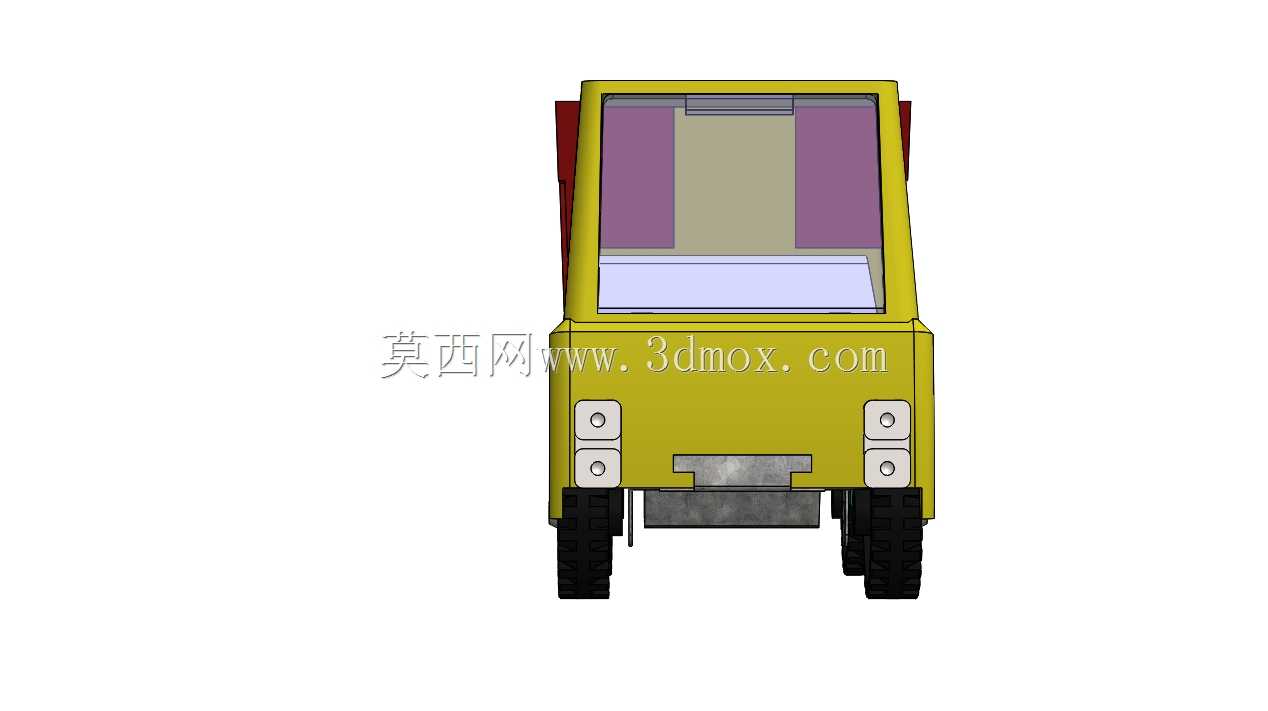

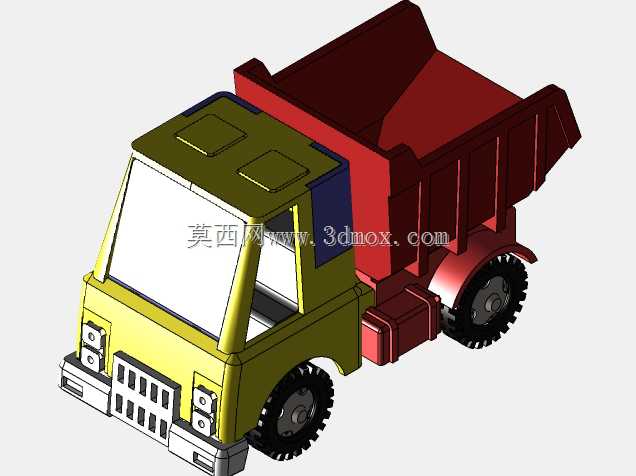

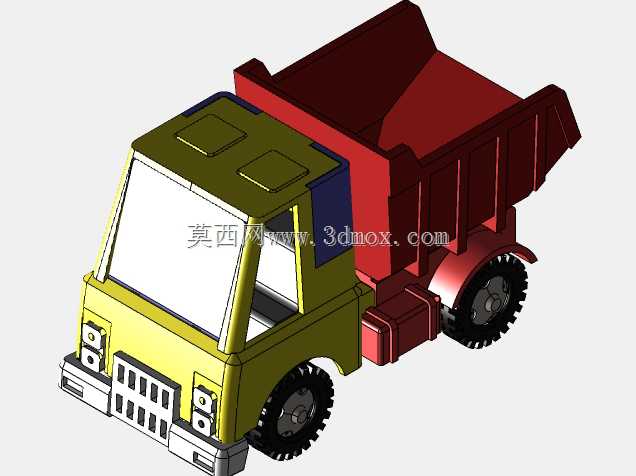

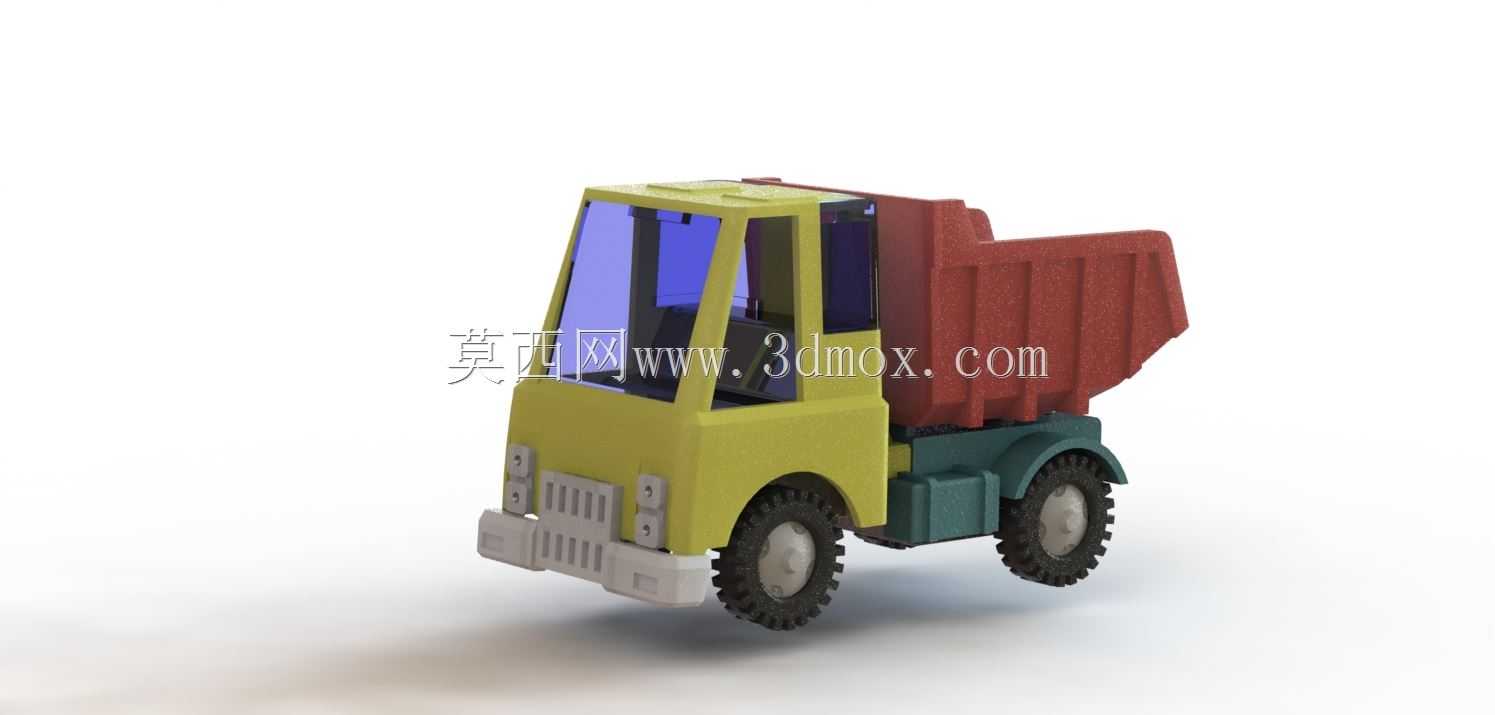

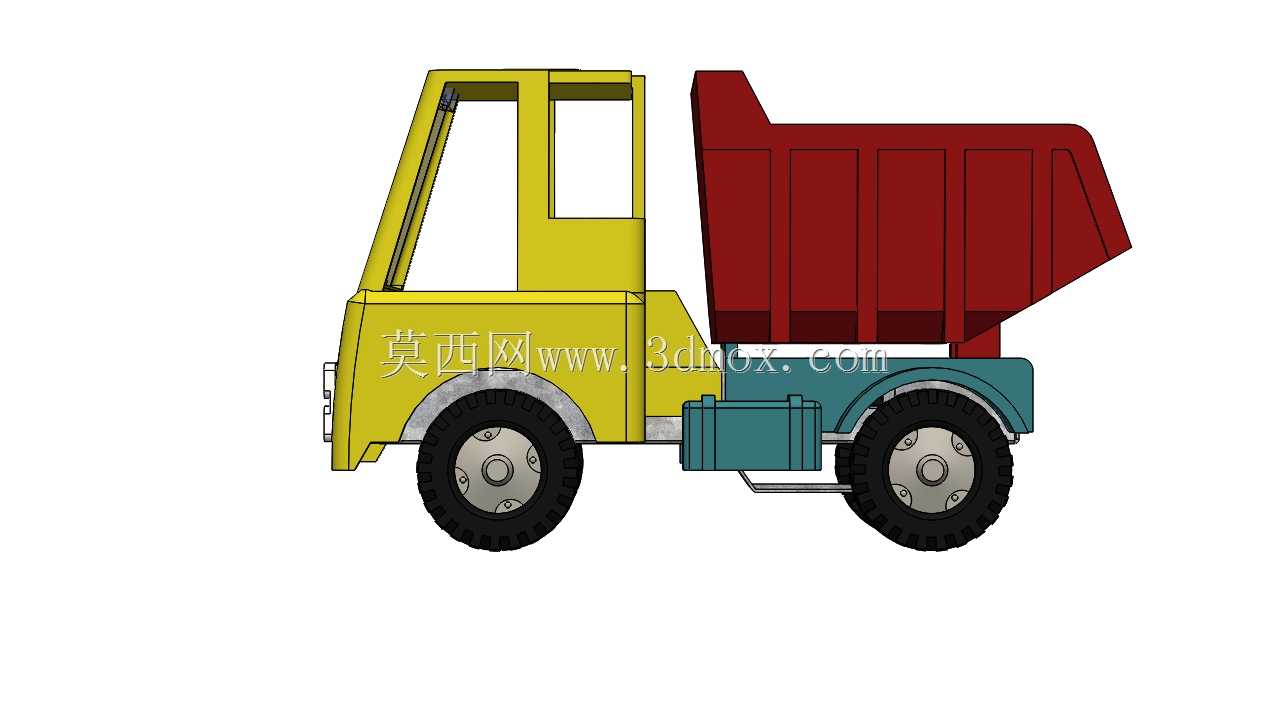

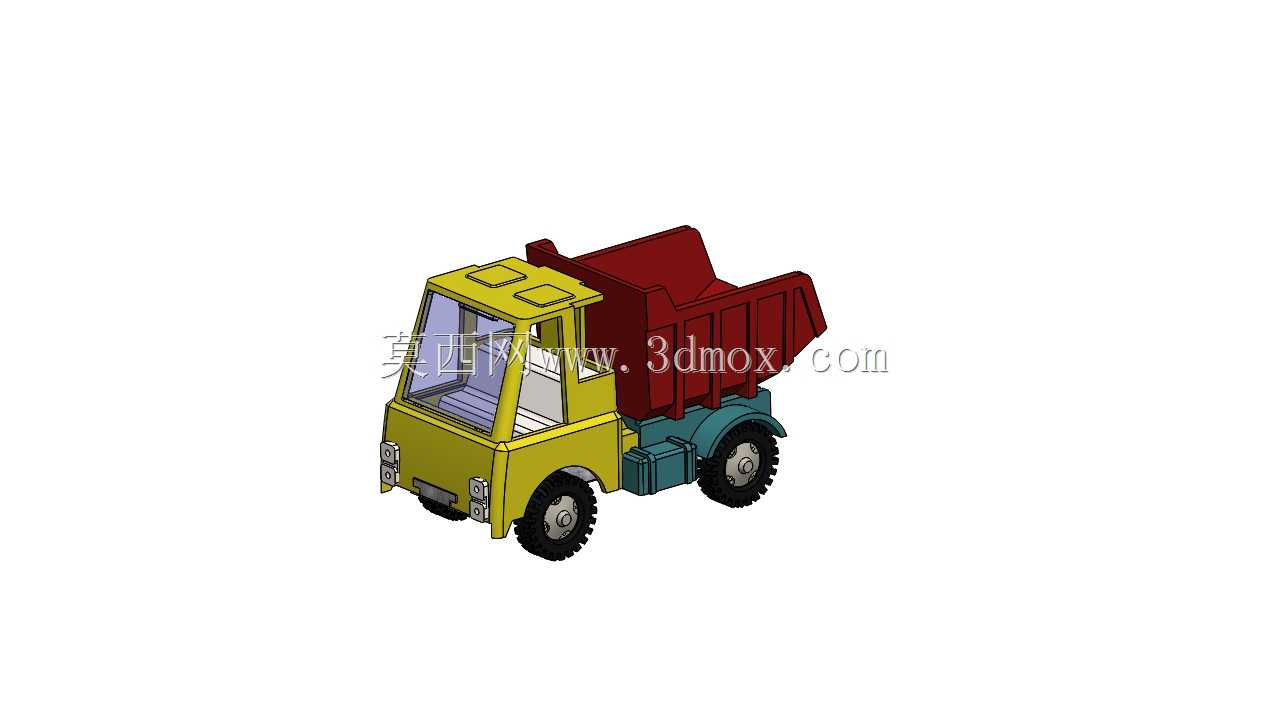

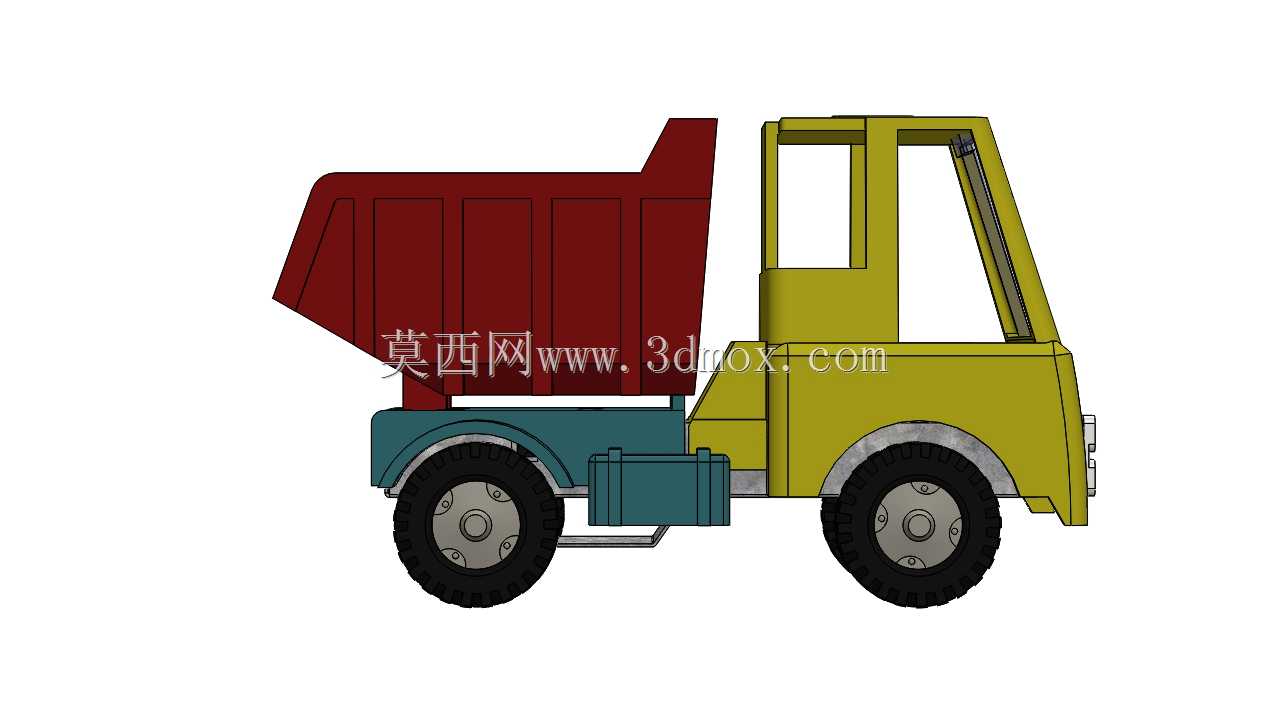

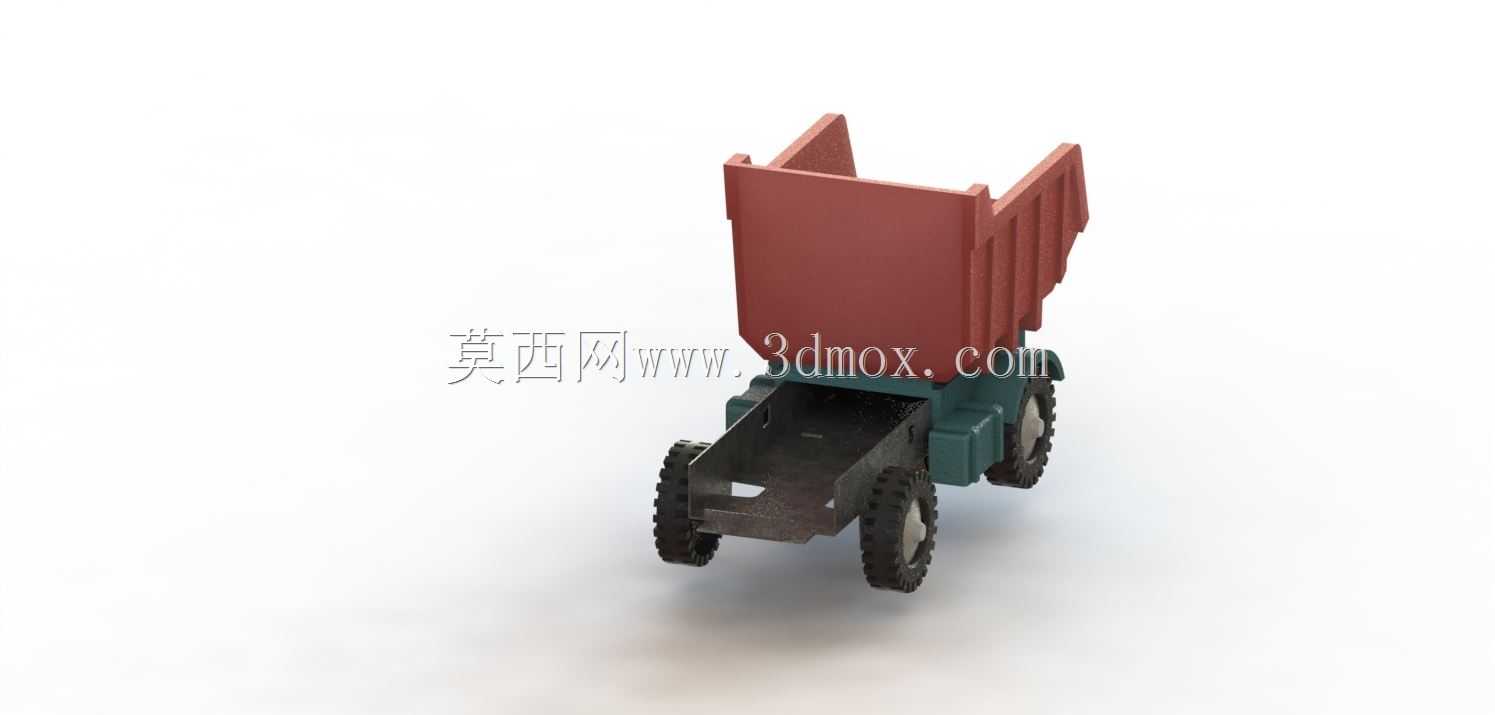

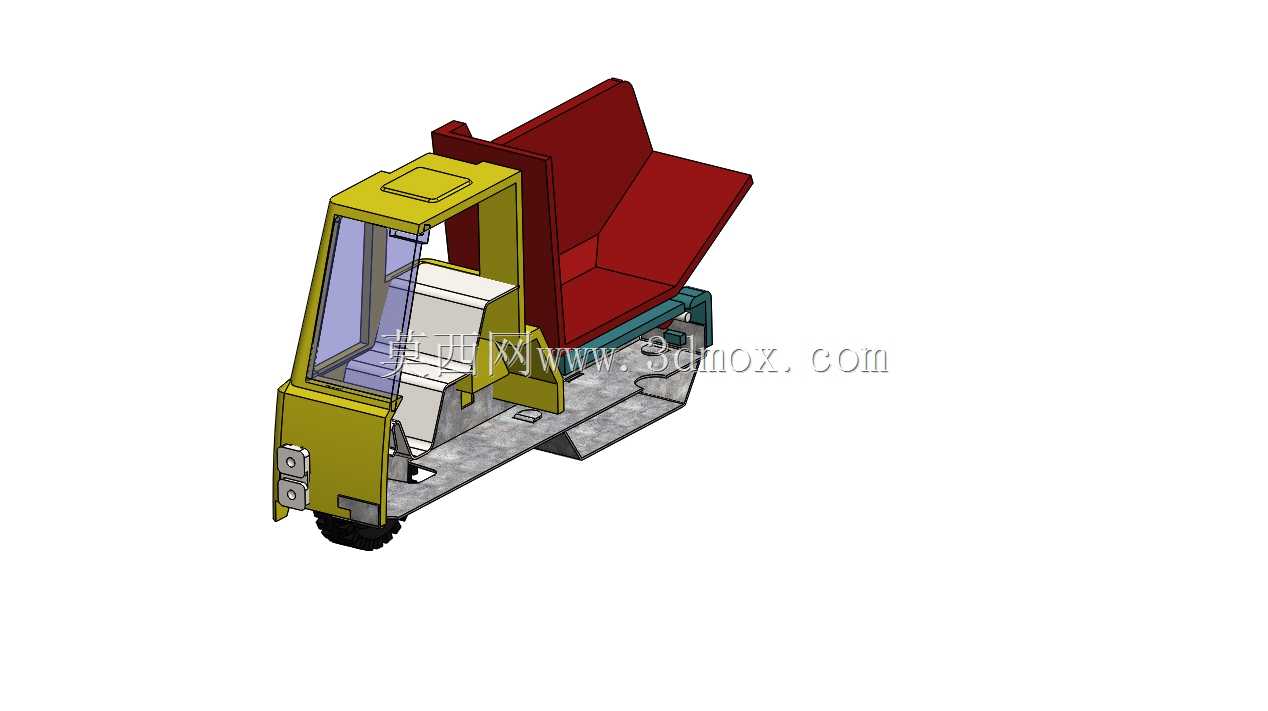

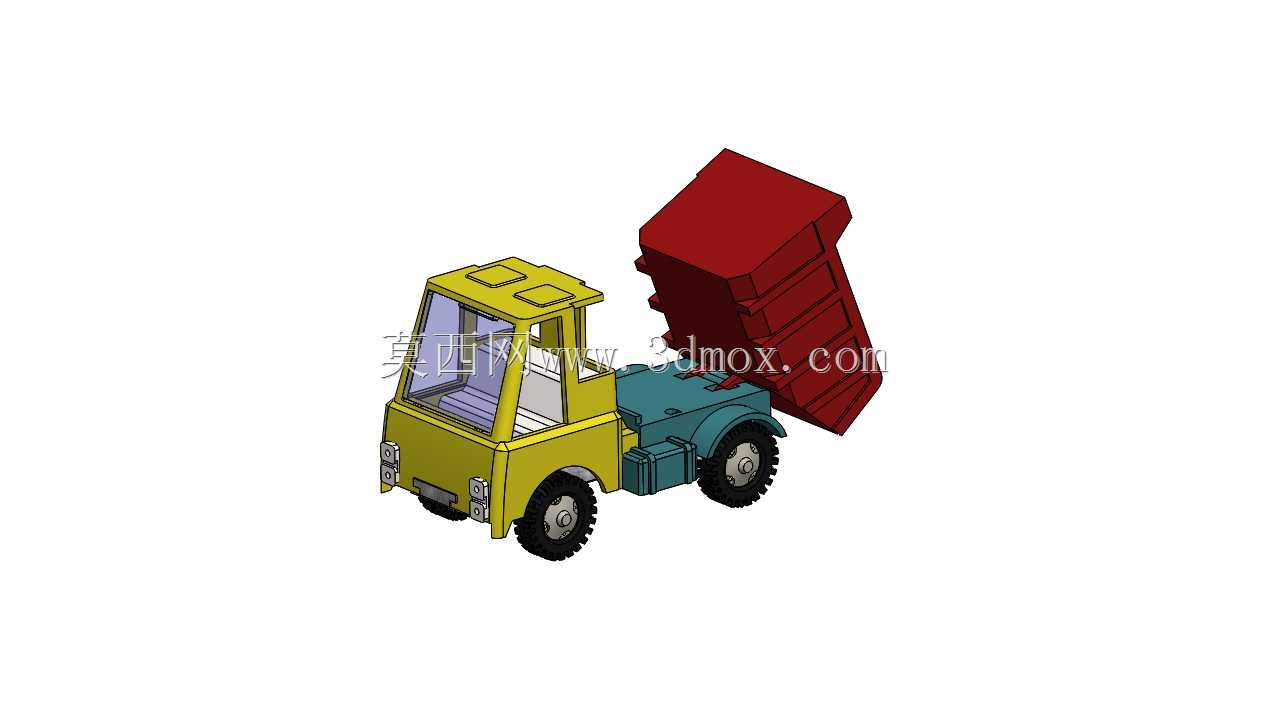

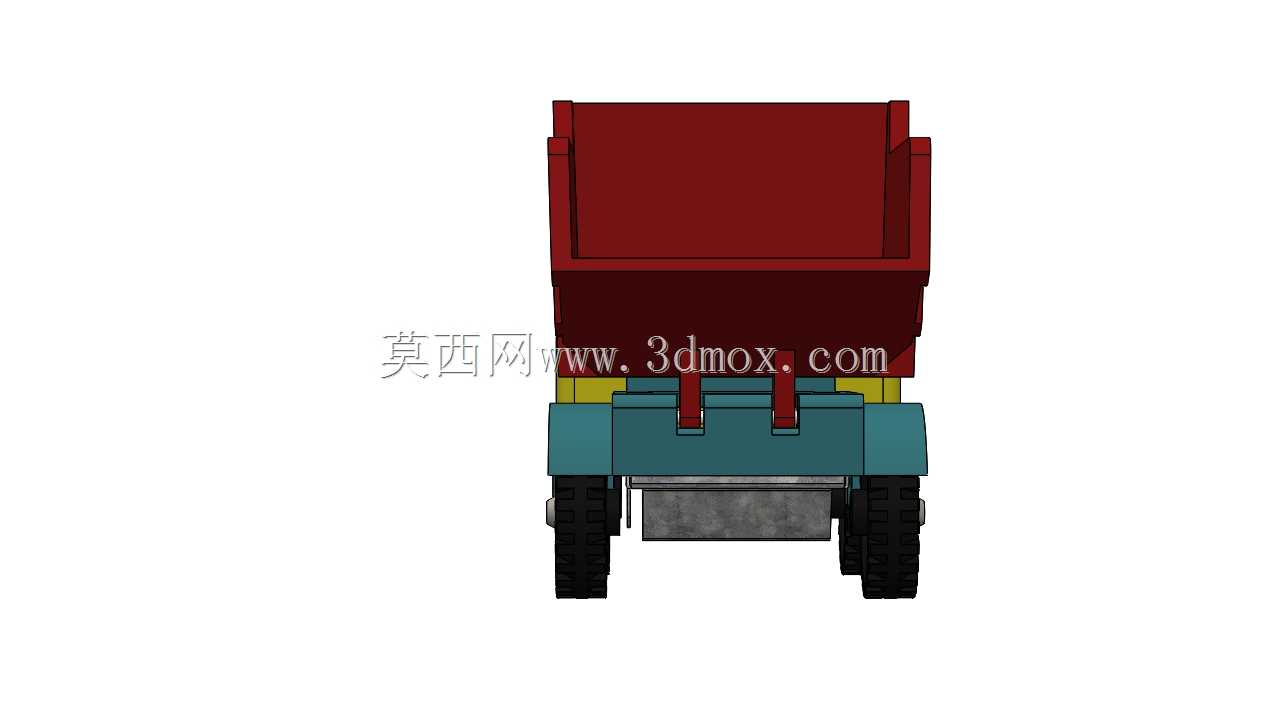

这款小型自卸玩具卡车的三维结构设计，还原了经典民用自卸车辆的核心功能逻辑，同时适配玩具产品的使用场景需求。从结构设计层面来看，整车采用分块式模块化设计思路，将驾驶室、翻斗货厢、底盘行走机构、动力传动模块做了独立拆分，既满足注塑开模的工艺要求，也便于后期装配与零件更换，适配玩具量产的生产逻辑。驾驶室部分采用前倾式窄体造型，前挡风与侧窗预留了透明件安装位，前脸格栅做了凹凸纹理还原实车的进气结构，前保险杠为独立装配部件，预留了卡扣安装位，可直接与底盘前端卡接固定，无需额外紧固件，降低装配工序复杂度。翻斗货厢采用后翻式自卸结构，货厢与底盘之间预留了铰接转轴安装位，可实现绕后轴的翻转动作，模拟真实自卸车的卸货功能，货厢内部做了光滑曲面处理，避免棱角结构带来的使用安全隐患，同时货厢侧板做了加强筋结构，在塑料件壁厚较薄的前提下保证结构强度，防止儿童把玩过程中出现挤压变形。底盘部分整合了轮轴安装位，四个车轮采用橡胶纹理胎面设计，轮心预留了金属轮轴的穿装孔，轮轴与底盘轴孔之间预留了合理的配合间隙，保证车轮转动顺畅无卡滞，底盘中部预留了配重块安装槽，可根据产品定位加装配重块提升整车把玩时的厚重感，避免过轻易倾倒的问题。从实际应用场景来看，该结构可直接用于儿童玩具的开模生产，也可作为复古玩具收藏类的微缩模型参考，所有安装边界都做了圆角过渡处理，外露结构无尖锐棱角，符合玩具安全标准的设计要求。外形尺寸控制在手掌可握持的范围内，整车长宽高比例协调，翻斗翻转角度可达到45度以上，能够顺利倒出货厢内装载的小颗粒物件，完全模拟真实自卸卡车的作业动作。在细节设计上，驾驶室与货厢之间预留了合理的装配间隙，避免翻转货厢时与驾驶室发生运动干涉，车轮的轮拱位置做了弧形避让，保证车轮转向（若加装转向结构）或跳动时不会与轮拱发生剐蹭，底盘底部做了平整化处理，可在光滑平面顺畅滑行，无突出结构剐蹭接触面。
