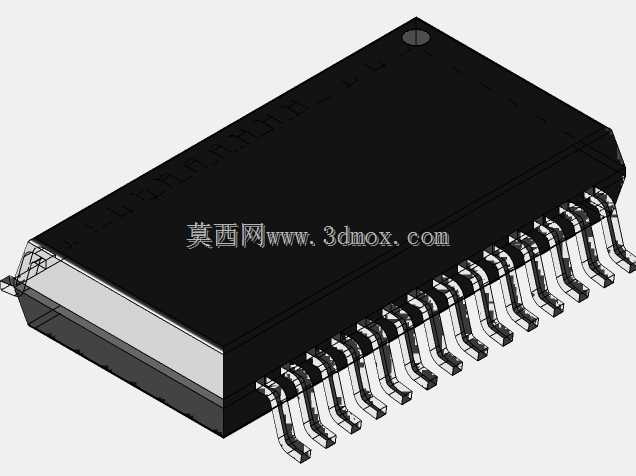

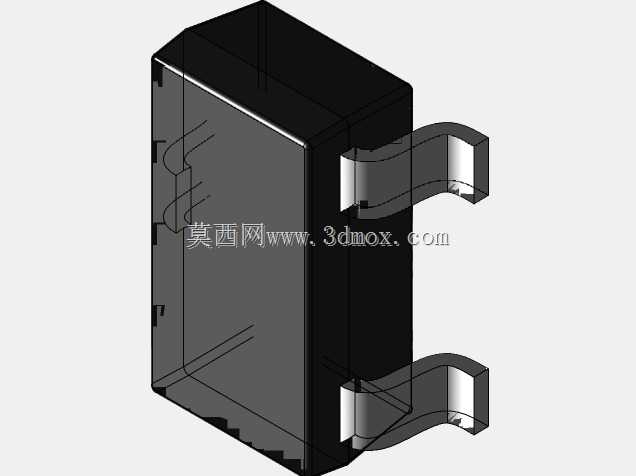

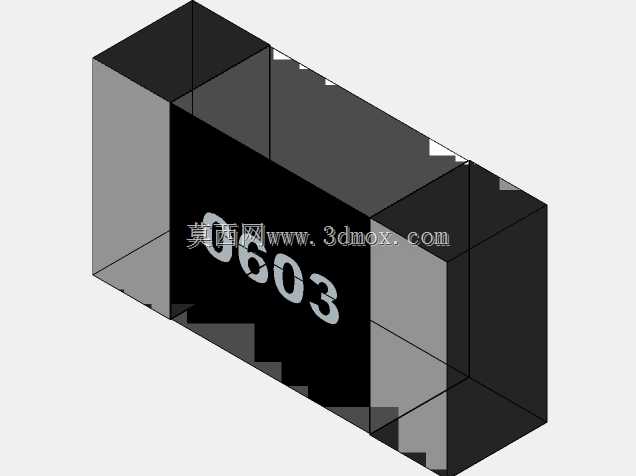

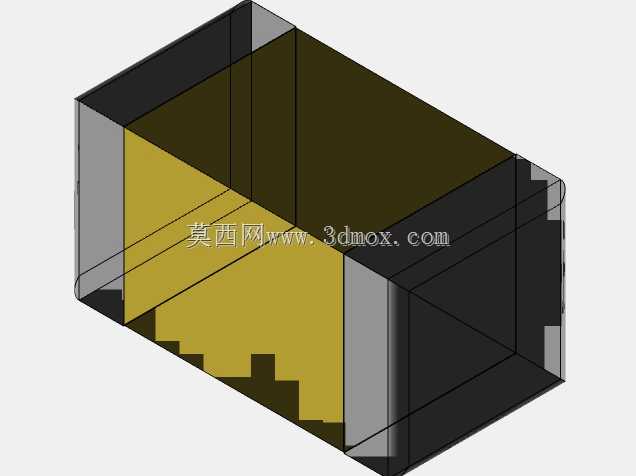

2英寸带排针接口液晶显示模组结构

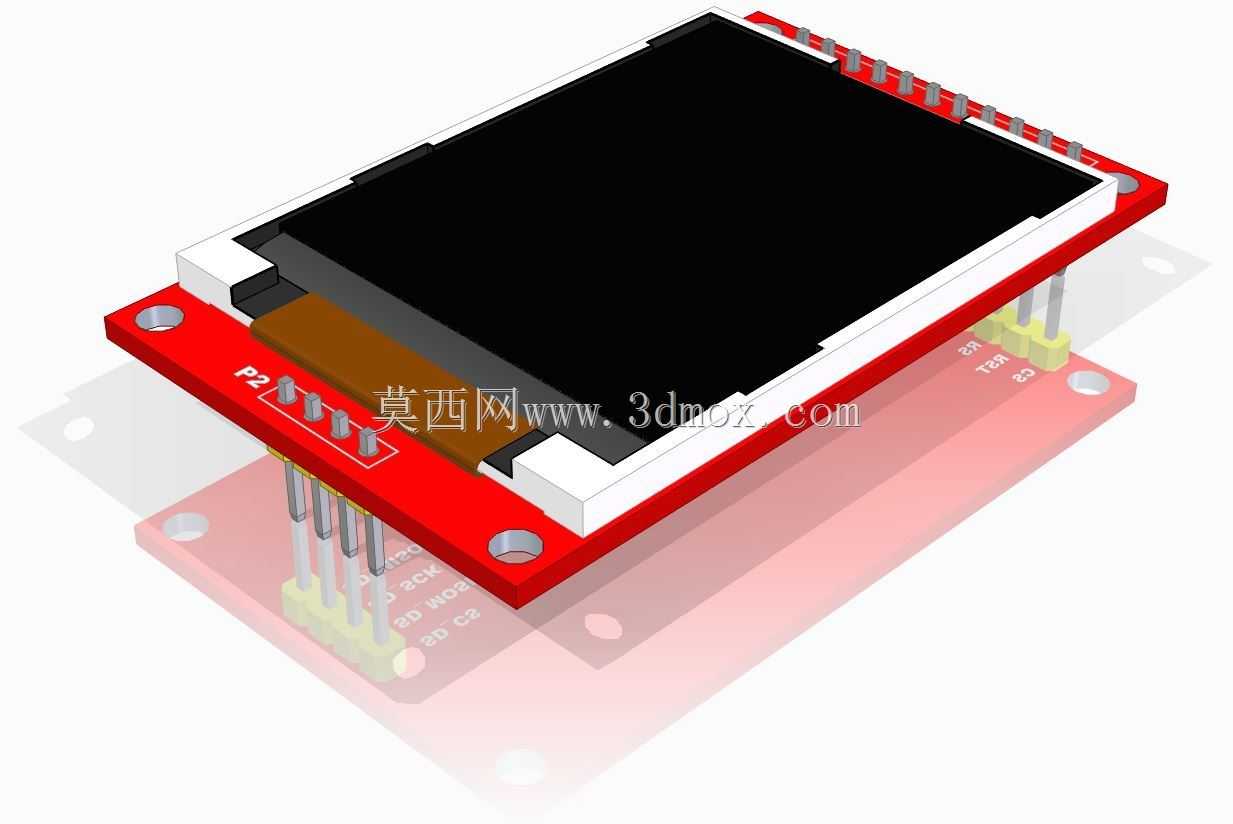

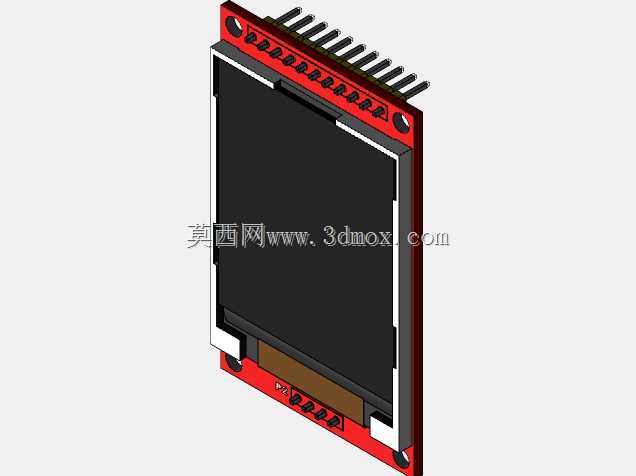

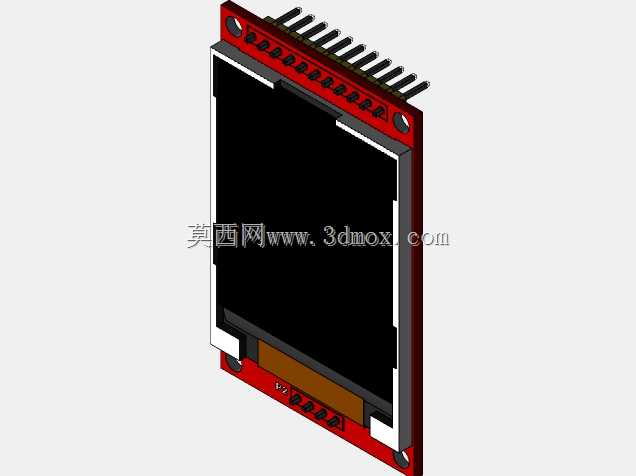

这款2英寸规格的液晶显示模组，在嵌入式开发、小型手持检测设备、桌面迷你仪器、教学实验开发板场景中应用十分广泛，作为人机交互的核心显示输出部件，承担参数数值显示、操作菜单反馈、简易图形界面渲染的作用，能满足低功耗小尺寸设备的可视化输出需求。从结构设计来看，模组采用红色PCB作为承载基底，屏幕本体通过黑色缓冲泡棉边框与PCB板固定，既能抵消组装过程中的公差间隙，也能在设备受轻微振动时缓冲屏幕受到的冲击力，避免液晶层受挤压出现漏液、显示异常问题。屏幕下方引出的柔性FPC排线连接至PCB板的驱动电路区域，将屏幕的驱动信号、供电线路整合到板载电路中，PCB板边缘排布的直插排针采用标准2.54mm间距设计，可直接插接在开发板的对应排母座上，也能通过杜邦线实现飞线连接，适配不同的安装接线需求，排针旁预留的丝印标识清晰标注了每个引脚的功能定义，方便硬件开发阶段快速接线调试，减少引脚定义核对的工作量。PCB板四个角预留了金属化安装孔，孔位尺寸适配M2规格的固定螺丝，安装时可通过铜柱将模组固定在设备壳体内部的安装柱上，安装孔的位置避开了板载元器件与屏幕的可视区域，不会遮挡显示内容，也不会和周边电路产生结构干涉。模组整体厚度控制在较低水平，屏幕显示区域的有效分辨率为170*220，能满足字符、简易曲线、小型图标类内容的显示需求，驱动电路集成在PCB板上，无需额外外接驱动板，简化了整机的结构布局难度。设计过程中充分考虑了小尺寸设备内部的空间限制，排针的焊接高度、屏幕与PCB的叠加厚度都做了精准管控，安装后模组背面与设备内部其他板卡的安全间隙可控制在2mm以上，避免出现电路短路风险。屏幕表面的可视区域做了边框限位，组装时可直接贴合设备面板的透明视窗，视窗与屏幕之间的间隙可通过薄型泡棉密封，阻挡灰尘进入屏幕表面影响显示效果。这类小尺寸显示模组在选型时，结构工程师需要重点核对排针伸出方向、安装孔位坐标、整体厚度三个核心参数，避免出现装配后屏幕与面板视窗偏移、排针与插座对位不准、模组与壳体内筋位干涉的问题，该模组的结构设计将所有外接接口、固定结构都整合在单块PCB上，没有额外的外接部件，能大幅降低整机装配的工序复杂度，也减少了额外连接件带来的可靠性隐患。
