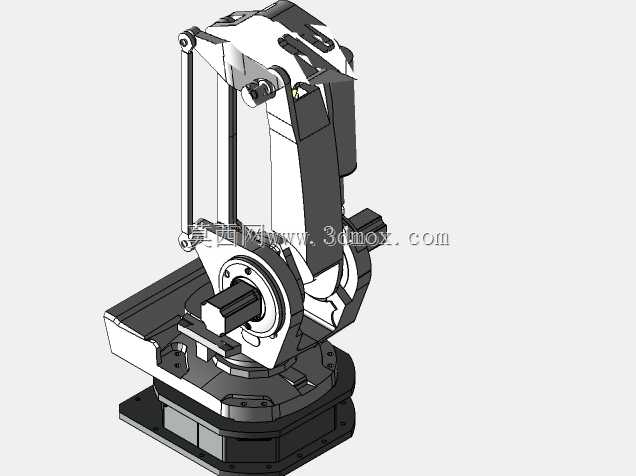

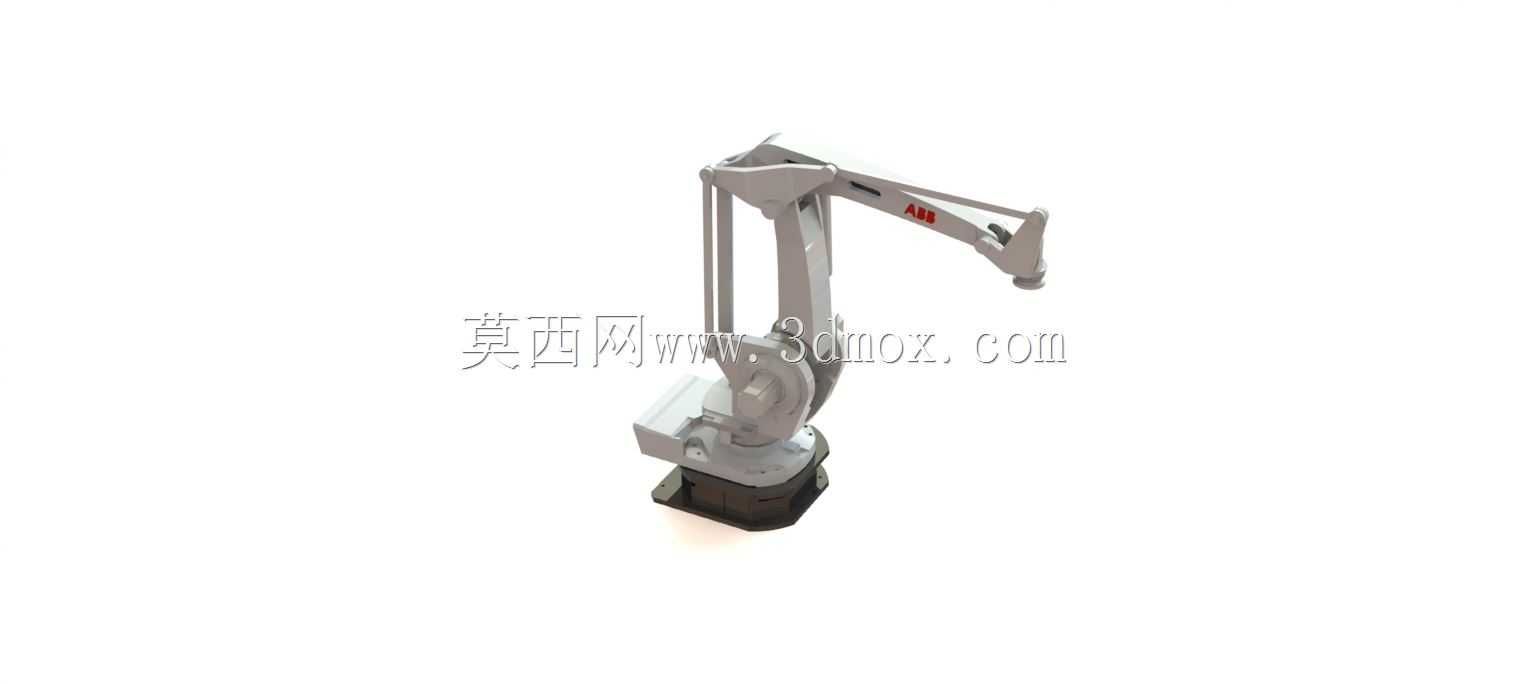

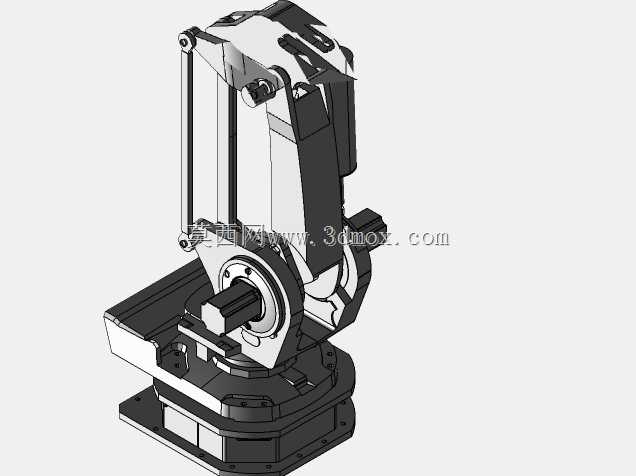

ABB IRB 660工业重载机械臂结构设计

这款重载型工业机械臂的结构设计，核心瞄准大负载工位的作业需求，在汽车制造、粮油仓储、建材加工等场景的码垛、物料搬运、重型工件上下料环节适配性极强。从结构布局来看，整机采用平行四连杆的臂体构型，大臂与小臂的联动结构能在保证作业半径覆盖范围的同时，将驱动单元的受力传导路径做了优化，避免悬臂结构带来的末端挠度超标问题，底座采用大尺寸方形安装法兰，安装时需匹配预埋地脚螺栓的布局，预留足够的检修空间，底座内部集成了一轴、二轴的传动与走线结构，旋转关节处采用双层密封结构，可适配车间多粉尘、少量切削液飞溅的作业环境。末端执行器的安装法兰预留了标准的气动与电气接口，可适配夹爪、真空吸盘、专用工装等不同末端作业工具，腕部关节的转动范围覆盖了常见码垛作业的翻转、旋转需求，无需额外增加外部变位机构即可完成垛型堆叠的姿态调整。设计过程中对臂体的截面做了变厚度处理，在应力集中的关节连接区域做了局部加强，非受力区域做了轻量化挖槽，在保证整机刚性满足大负载启停冲击要求的前提下，尽可能降低运动部件的自重，减少伺服驱动单元的负载余量要求。整机的作业覆盖半径可满足常见生产线旁1.2米到3.15米范围内的物料转运需求，垂直举升高度可适配最高2.4米的标准工业托盘堆叠高度，安装时需在底座周边预留不小于0.8米的安全维护通道，避免臂体全行程伸展时与周边护栏、输送线设备发生干涉。关节处的走线采用内部拖链结构，所有动力线缆与信号线缆均从臂体内部空腔穿过，避免外部走线在长期往复转动过程中出现线缆磨损、拉扯断裂的问题，各关节的限位结构同时配置了机械硬限位与软件软限位双重保护，防止误操作导致臂体超行程碰撞周边设备。从实际选型适配角度，该结构的负载能力可满足180kg到250kg级别的重物搬运需求，在高速码垛工况下，臂体的运动轨迹经过动力学优化，启停阶段的加减速曲线做了平滑处理，可降低臂体晃动量，保证末端定位精度满足生产线节拍要求，无需额外增加等待稳定的时间损耗。
