多辐条铝合金汽车轮毂结构设计

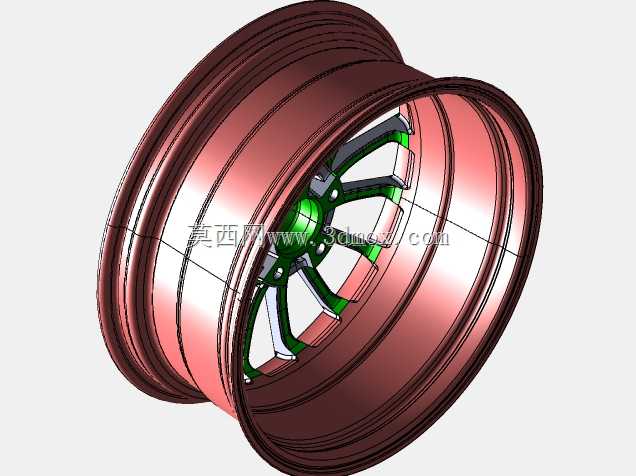

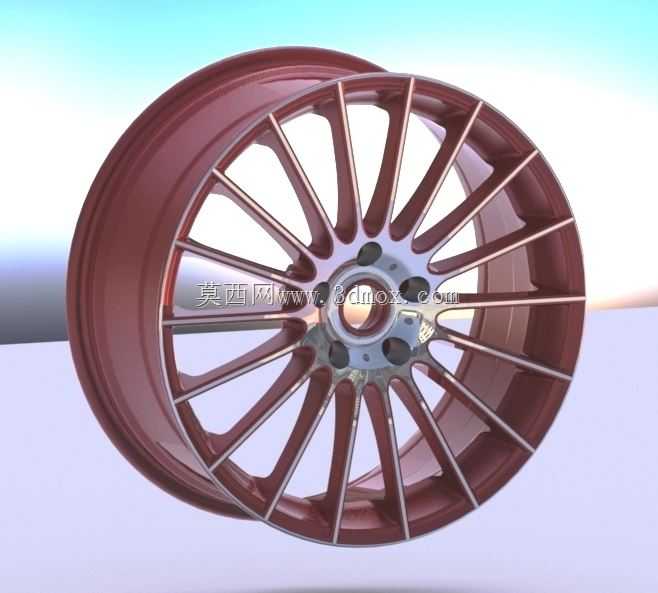

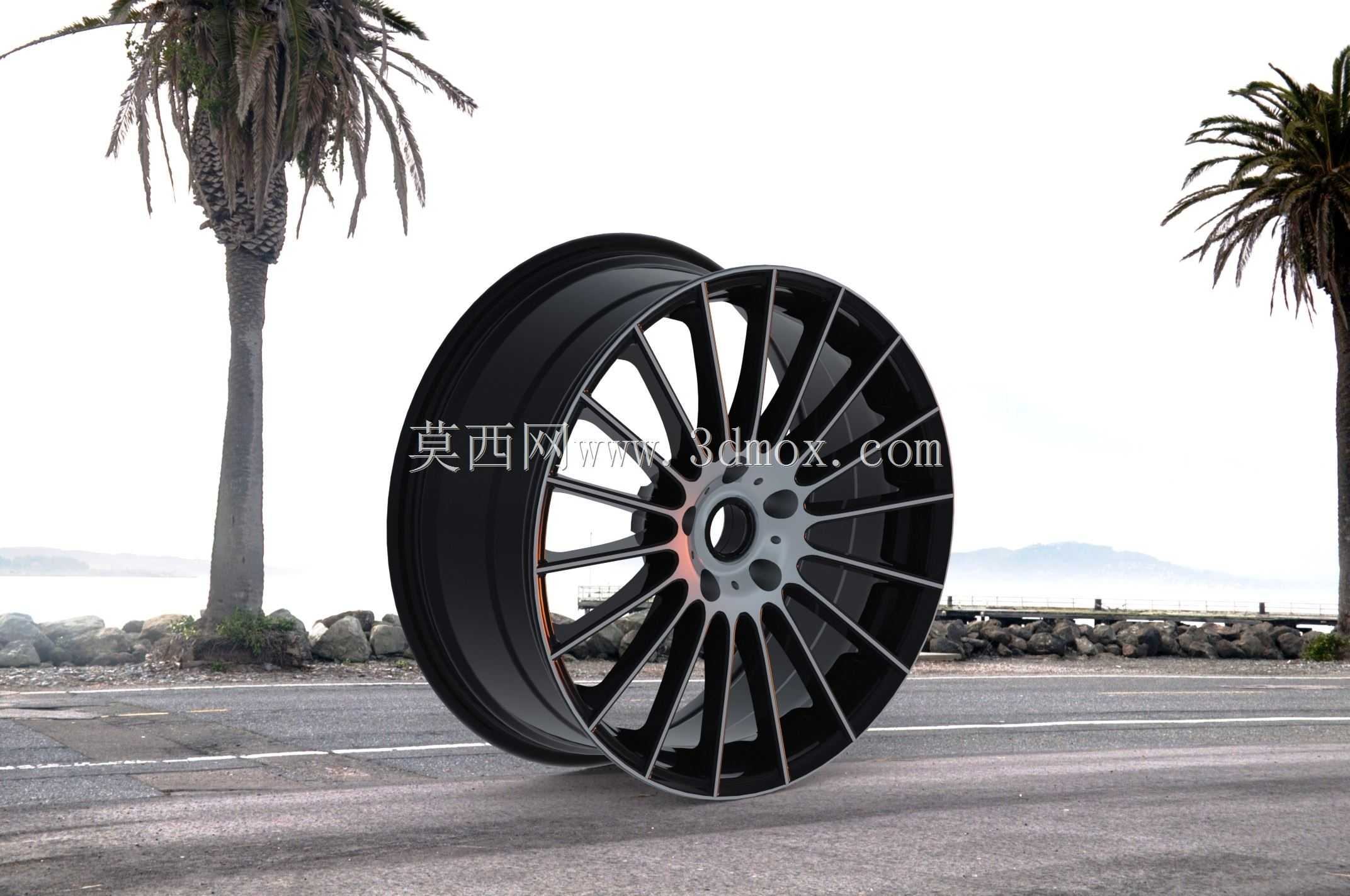

这款多辐条铝合金车轮主要适配乘用车辆的改装与量产配套场景，在日常道路行驶的工况下，既承担整车承重的传力作用，也需要兼顾制动系统的散热需求与外观装饰属性。设计阶段优先考虑重力铸造工艺的成型特性，辐条采用变截面流线型布局，从轮心安装盘位置向外缘轮辋平滑过渡，每根辐条的厚度从根部到末端做梯度减薄处理，既保证径向载荷传递的结构强度，也能减少铸造过程中的缩孔、冷隔等缺陷风险。轮辋部分采用标准8J宽度规格，适配19英寸直径的轮胎安装，轮缘处做了加厚翻边设计，应对轮胎拆装时的外力冲击与日常行驶中的路肩剐蹭，避免轮缘变形导致的轮胎密封失效。安装端的PCD参数设置为5x120，匹配对应孔距的车辆转向节安装位，ET35的偏距值保证轮距处于合理范围，不会超出车身翼子板边界，也不会在转向过程中与悬挂部件、减震器发生运动干涉。中心孔位置做了高精度的定位止口设计，与车轴轴头配合后能保证车轮旋转的同轴度，减少高速行驶时的径向跳动。辐条之间的镂空区域经过通风面积核算，车辆行驶时气流可以顺着辐条间隙穿过，直接带走制动盘与刹车片摩擦产生的热量，避免长距离制动时的热衰减问题。表面处理采用亮黑车边的工艺方案，辐条边缘的精车亮面与主体黑色涂层形成视觉反差，兼顾运动感与精致度，同时涂层本身具备耐盐雾、抗石击的特性，应对日常道路行驶中的泥水侵蚀与碎石冲击。整个结构在建模阶段完成了安装边界的干涉检查，所有装配尺寸都遵循乘用车车轮的行业通用规范，既可以作为改装轮毂的设计参考，也能用于整车开发阶段的底盘匹配验证，帮助结构工程师快速核对车轮与周边部件的空间间隙，缩短底盘调校的迭代周期。
