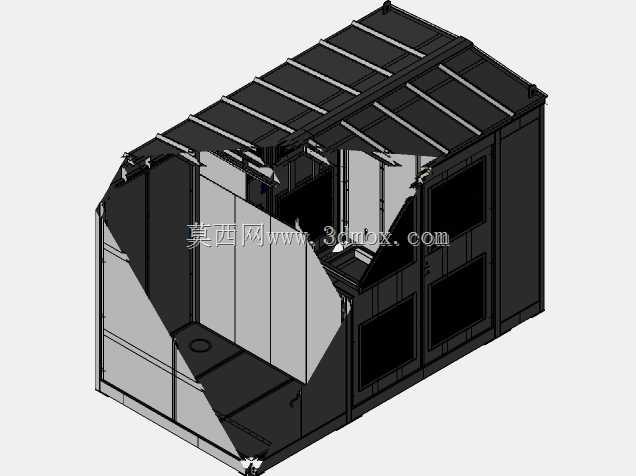

户外预装式箱式变电站整体结构设计

这款预装式箱式变电站的结构设计，首先要适配户外露天安装的复杂工况，在做整体布局时优先考虑了运维操作的便利性与设备防护的可靠性。从结构拆分来看，柜体采用模块化拼接设计，顶部的坡式顶盖带有导流倾角，可快速排走降雨积水，避免顶部长期积水渗漏进舱体内部，顶盖下方预留的通风夹层能在夏季高温时形成空气对流，降低舱内设备运行的环境温度，减少高温带来的元器件老化加速问题。舱体内部做了明确的功能分区，高压进线舱、变压器安装舱、低压出线舱之间采用金属隔板做物理隔离，既可以避免不同电压等级设备之间的电磁干扰，也能在局部出现故障时延缓故障蔓延范围，给运维人员留出足够的应急处置时间。舱壁上开设的通风口带有防尘滤网结构，在保证通风散热效率的同时，阻挡户外环境中的粉尘、蚊虫进入舱内，滤网采用抽拉式安装结构，日常维护时不需要拆解舱体侧板即可完成滤网的清理更换。柜体的门板采用双层结构，外层为冷轧钢板折弯成型，内层贴附绝缘防火垫层，门板与柜体框架的接触位置加装了连续式密封胶条，可达到户外设备要求的防护等级，门板上预留的观察窗采用钢化玻璃材质，不需要开门即可直观查看内部设备的运行状态，观察窗周边做了密封压边处理，杜绝雨水从窗缝渗入的隐患。在安装边界设计上，柜体底部预留了标准化的安装固定孔位，可直接适配常规的混凝土基础安装尺寸，底部的电缆进线孔采用可拆式密封挡板，现场施工时可根据实际进线电缆的数量、规格调整开孔大小，施工完成后用防火密封胶封堵缝隙，避免小动物从进线位置钻入舱内引发短路故障。内部的安装横梁采用可调节孔位设计，可适配不同容量规格的变压器、高低压开关设备的安装固定，不需要在现场重新焊接打孔，缩短现场安装的施工周期。柜体外侧的边角位置做了圆弧过渡处理，避免安装运维过程中尖锐边角造成人员磕碰损伤，门板的铰链采用不锈钢材质，可长期承受户外潮湿环境的腐蚀，保证柜门长期开关不会出现锈蚀卡滞问题，门锁采用防雨式结构，锁孔外部带有可自动复位的防尘防雨盖，避免雨水进入锁孔造成锁具锈蚀无法开启。
