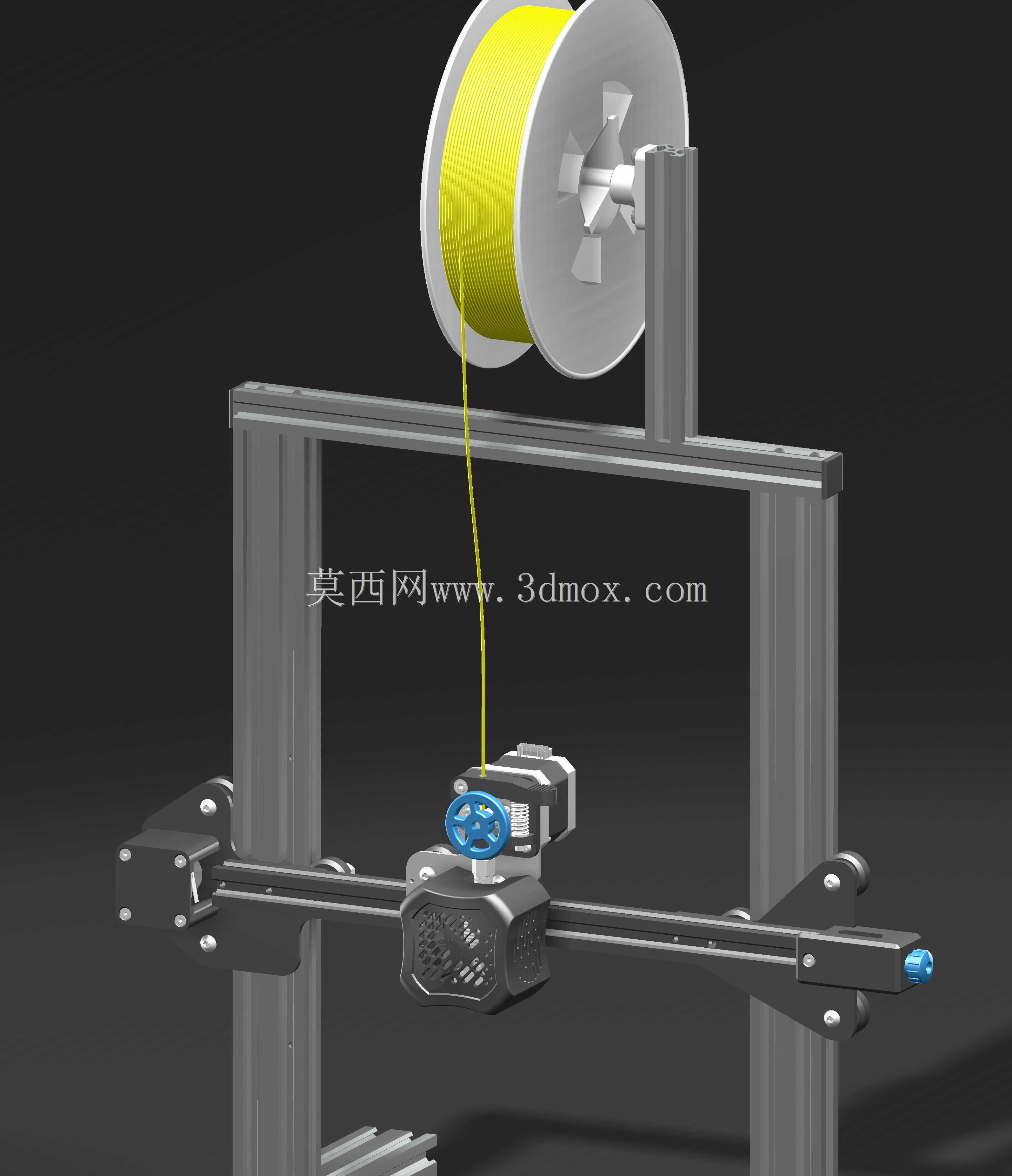

Ender3打印机直驱改装结构组件

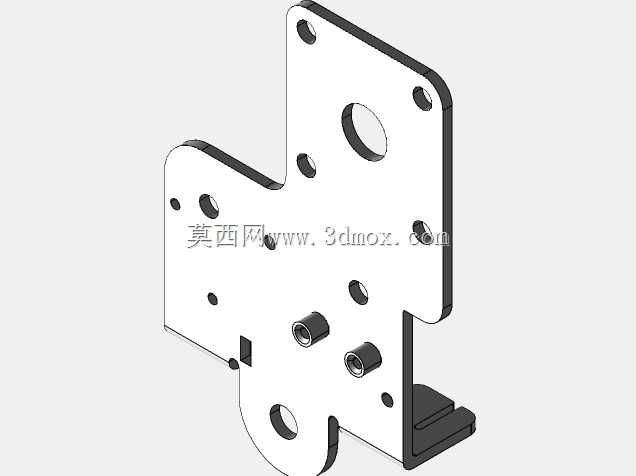

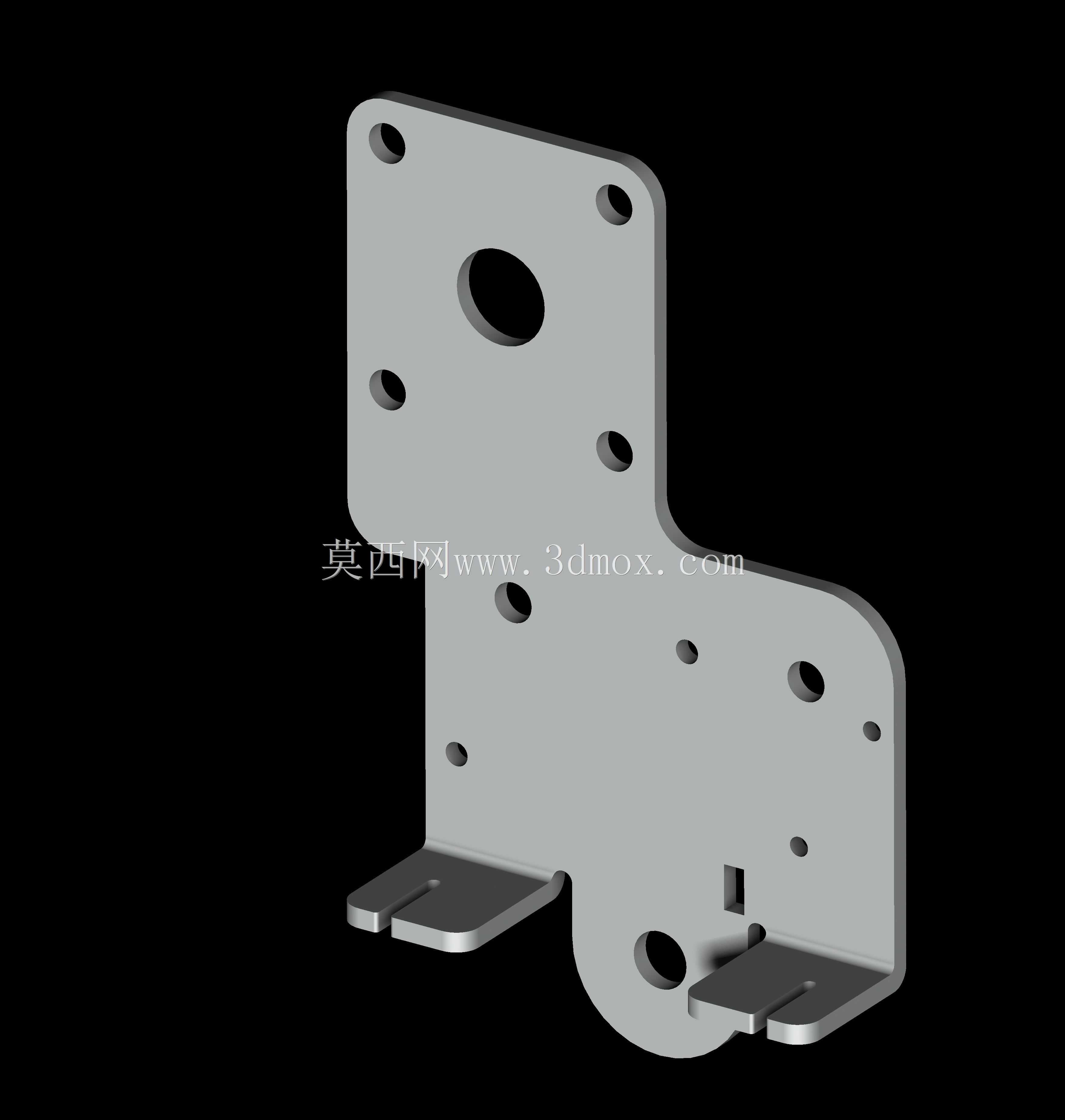

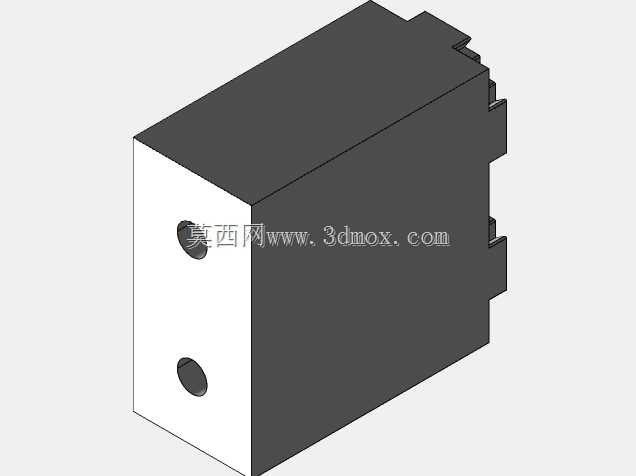

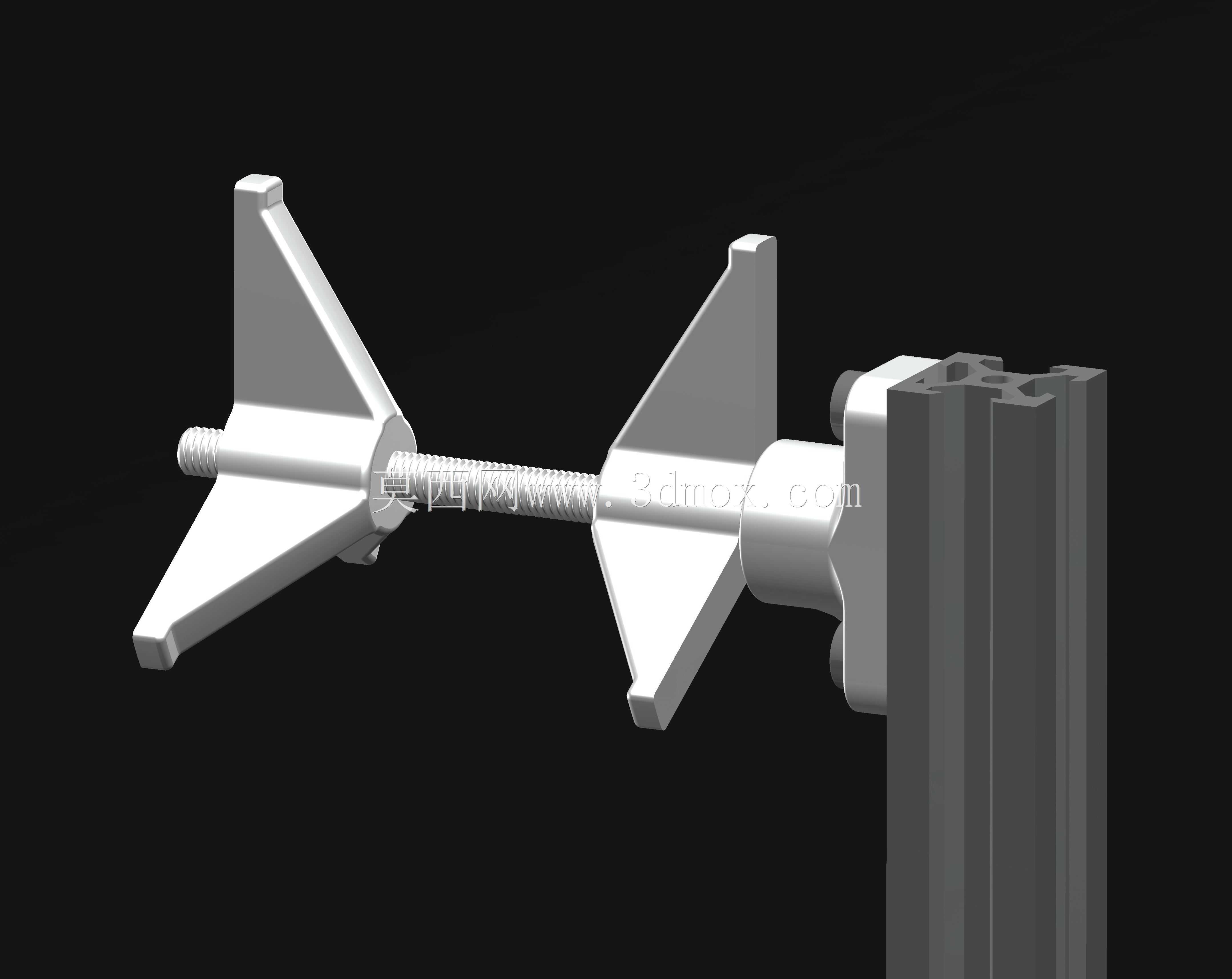

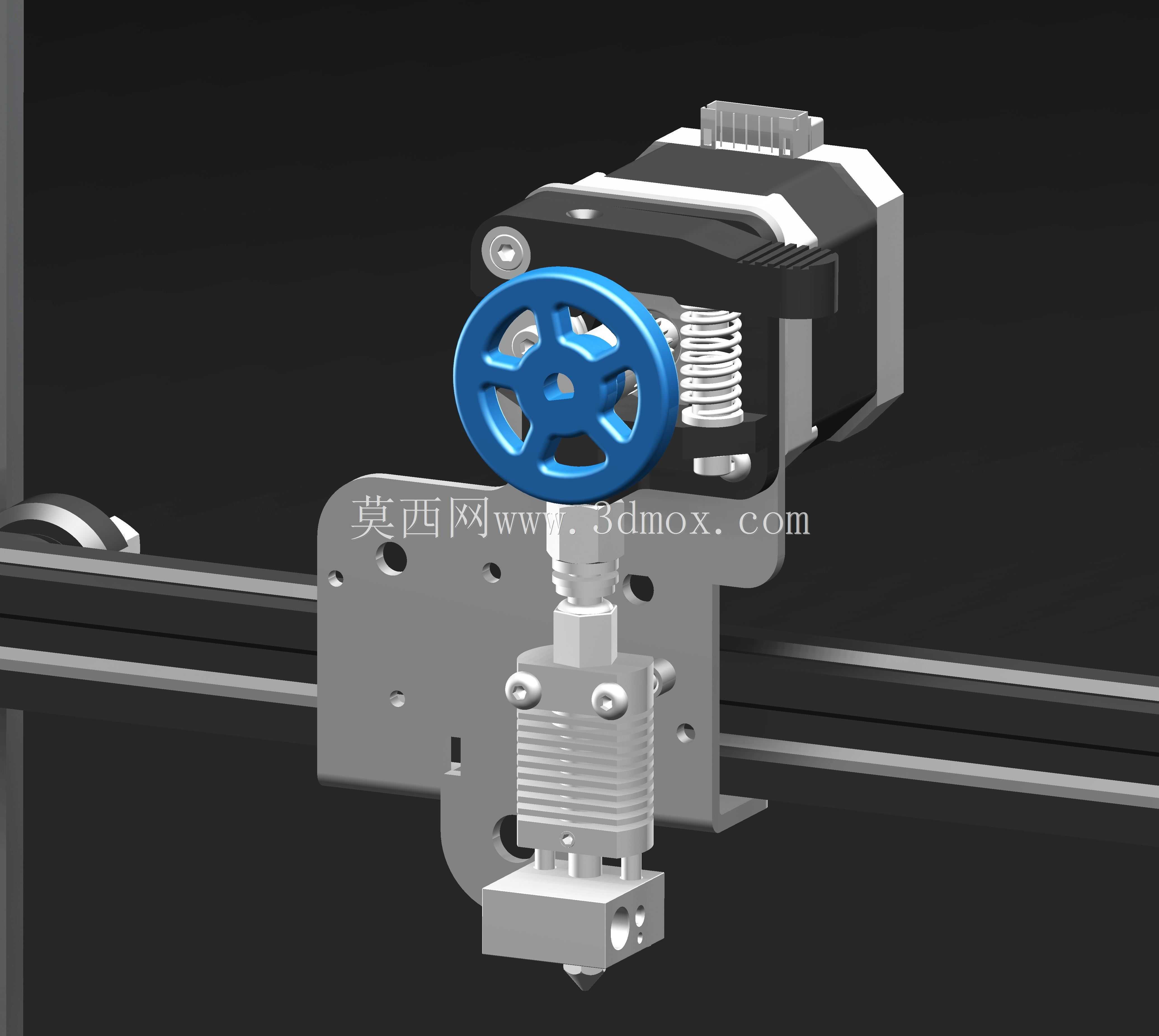

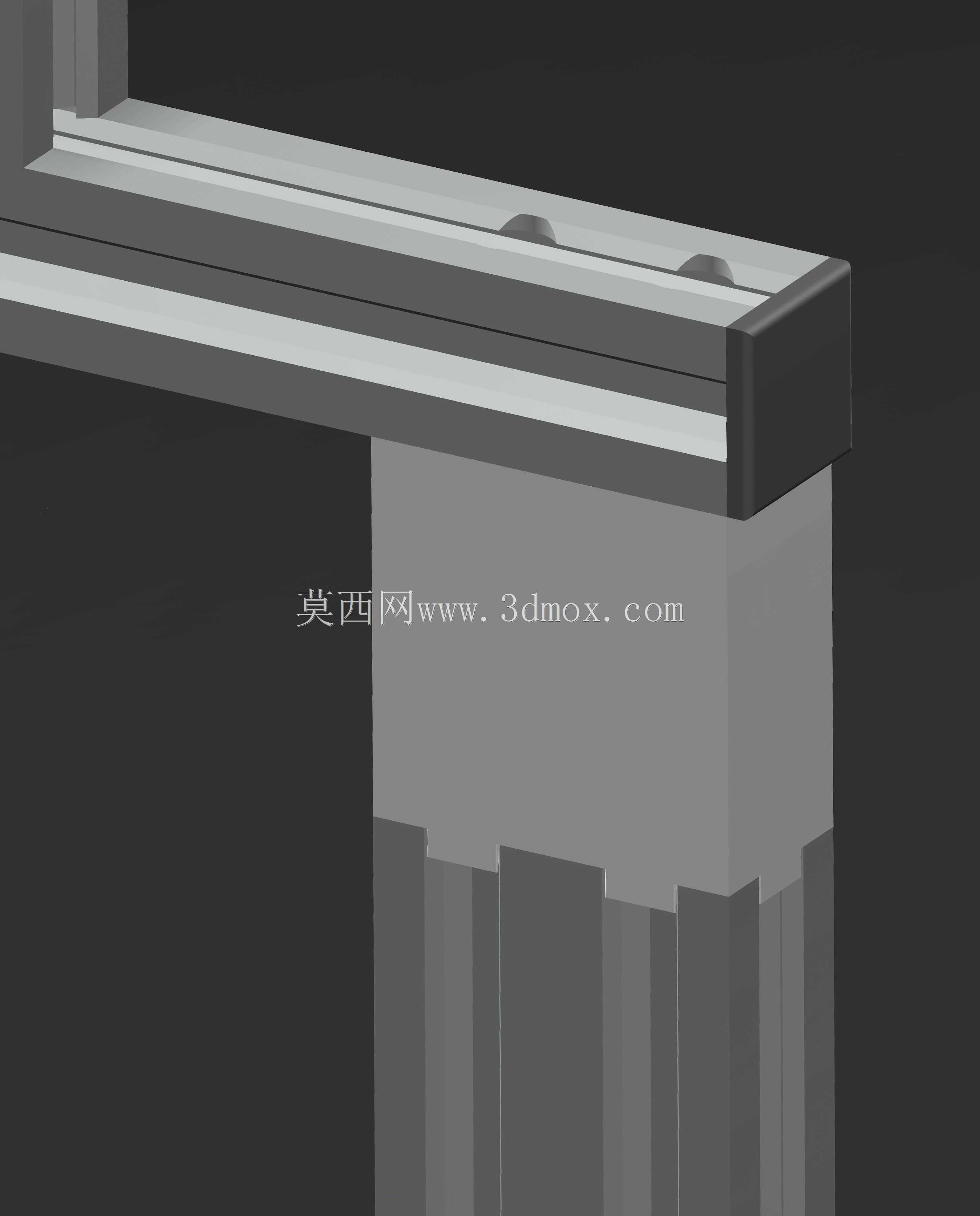

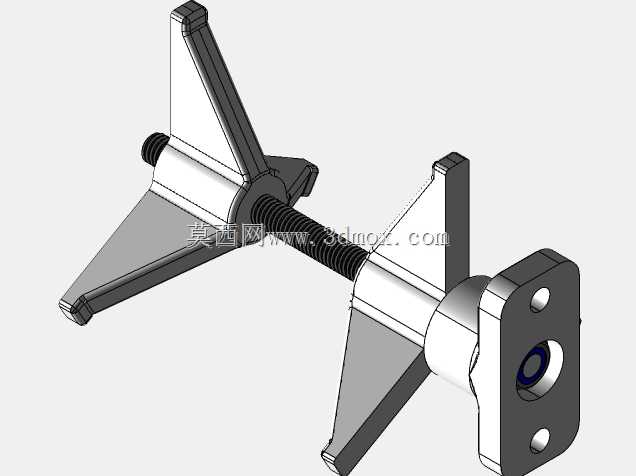

这套结构组件针对桌面级FDM 3D打印场景的挤出结构痛点设计，核心解决原有远程挤出方案在柔性耗材输送过程中阻力大、回抽精度不足、打印堵头率高的实际问题，适配创客工作室、小批量样件制作、教学实训等日常3D打印作业场景，可直接在现有Ender3机型框架上完成升级，无需更换整机主体框架。设计过程中优先考虑原有设备的改装兼容性，仅需替换挤出端安装支架、延长电机连接线缆即可完成装配，无需对原有铝型材框架做破坏性裁切。针对直驱结构带来的挤出端重量增加、Z轴成型高度缩减的问题，配套设计了对应长度的型材延长件，搭配加长螺栓完成Z向高度补偿，改装后设备实际成型高度仅缩减50mm，最大程度保留原有设备的成型行程，避免改装后大尺寸模型无法打印的问题。配套设计的通用灯丝轴支架采用双轴承支撑结构，选用两个12x6x4mm标准轴承作为转动副，支撑内径范围20-60mm、宽度范围30-70mm的常规耗材卷，无需额外定制专用料卷接头，适配市面上绝大多数1kg装PLA、ABS、TPU等常规3D打印耗材卷，料卷转动阻尼均匀，不会出现送料拉扯或惯性松卷的问题。挤出端安装支架采用贴合原有X轴滑台的安装孔位设计，安装时直接对齐原有滑台的固定孔位锁紧即可，无需重新打孔调整位置，直驱结构将挤出齿轮直接设置在热端上方，耗材输送路径缩短至5cm以内，输送过程中无长程管路的阻力损耗，打印柔性耗材时不会出现耗材弯折堵管的问题，回抽动作响应延迟降低80%以上，可稳定打印肖氏硬度60A以上的柔性橡胶类耗材，同时提升硬质耗材的打印回抽精度，减少拉丝、漏料等打印缺陷。所有结构件的安装边界均经过实机装配验证，X轴滑台运动到两端极限位置时，挤出端不会与框架两侧的立柱、同步带轮发生干涉，Z轴运动到最高位置时，热端不会触碰顶部料架结构，改装后设备的运动行程与原有限位开关位置完全匹配，无需重新调整固件限位参数，普通用户按照装配步骤即可完成全部改装作业，无需专业调试经验。
