红色DSMC发光二极管安装固定支架结构

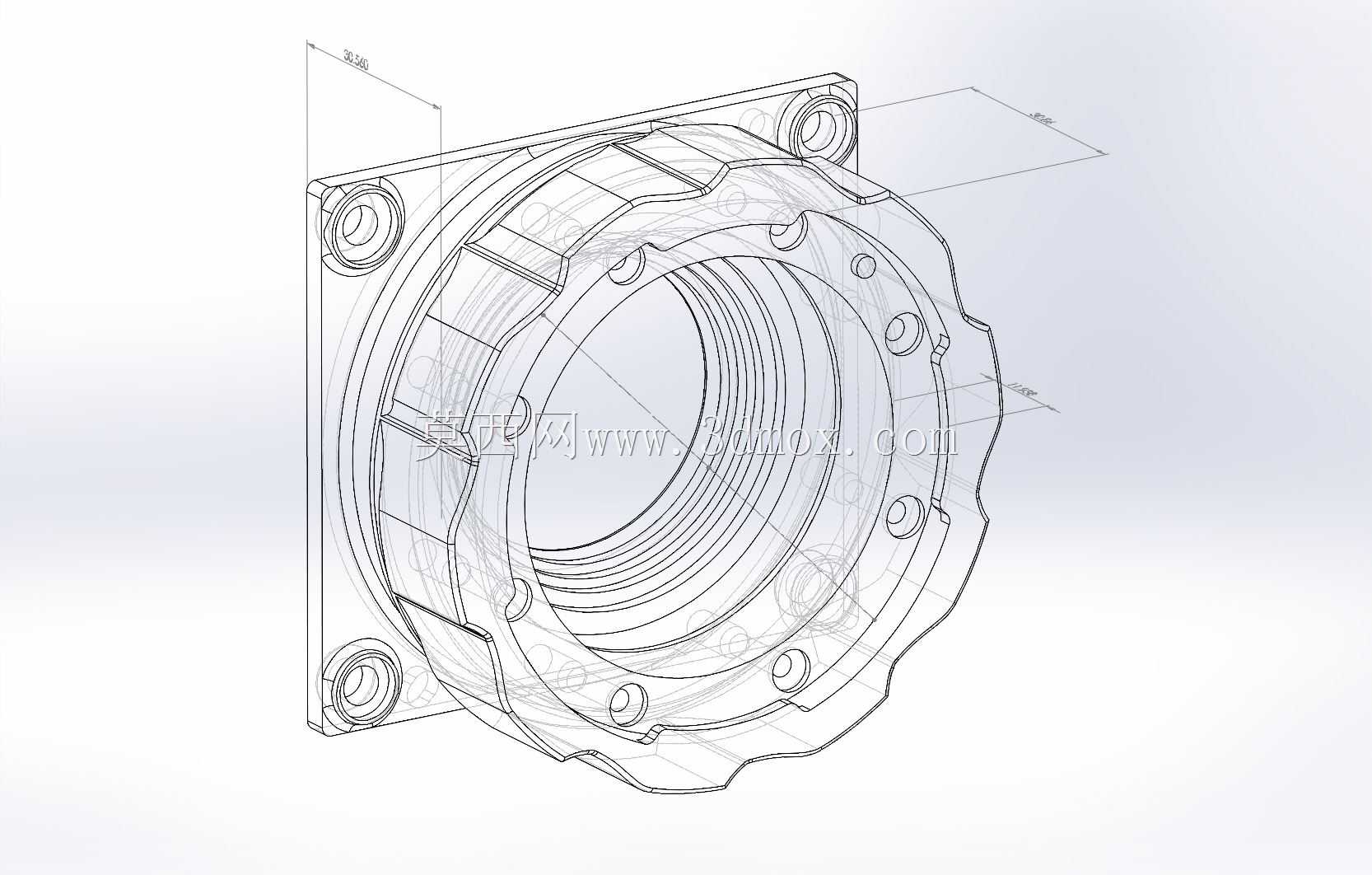

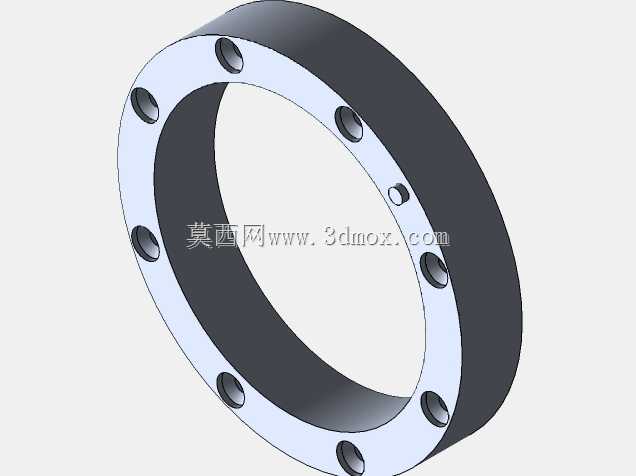

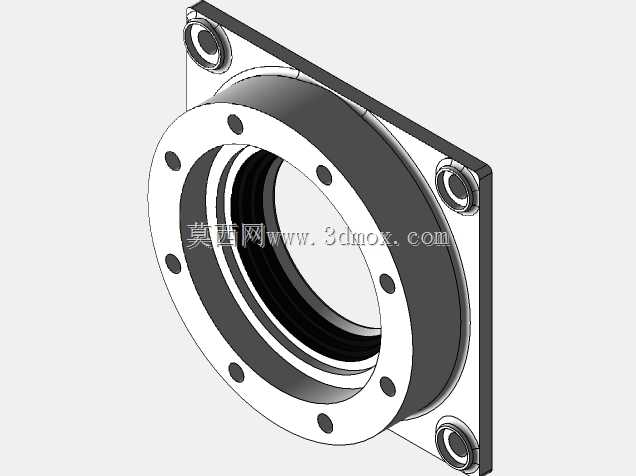

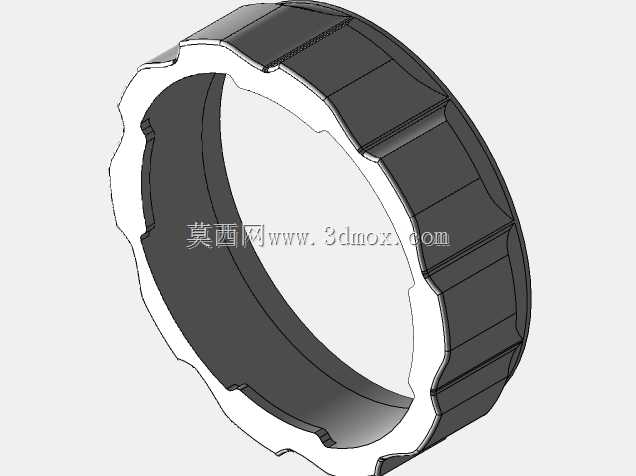

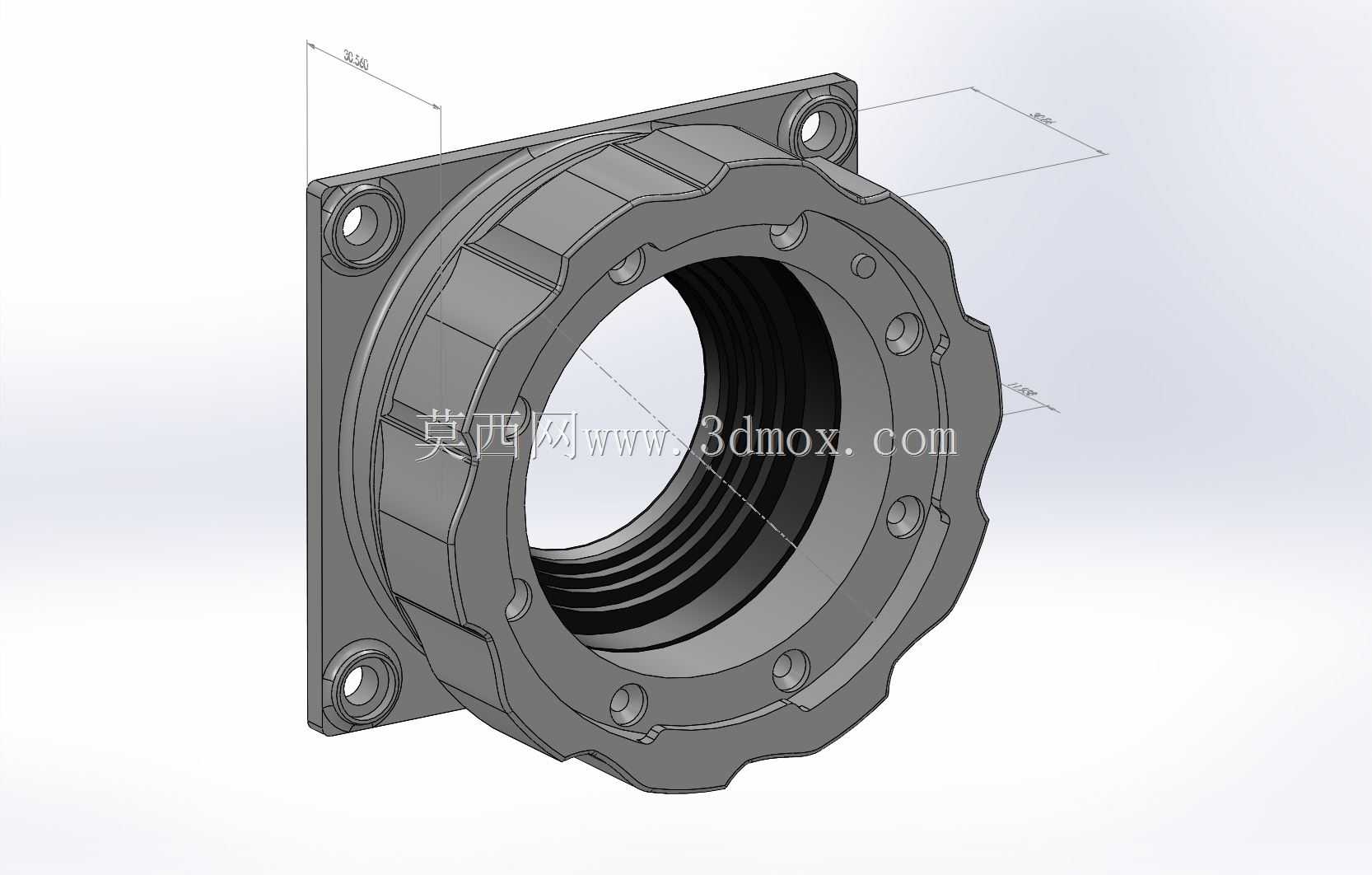

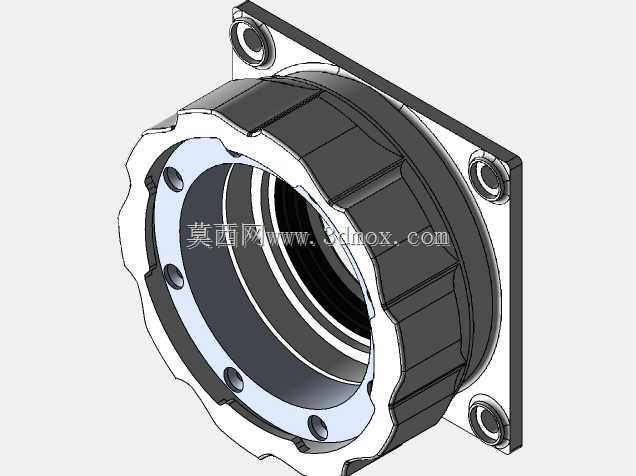

在工业视觉检测、光学信号采集类设备的结构搭建环节，这类发光二极管安装支架是保障光源组件定位精度的核心结构件，日常多配套在视觉对位工位、信号指示模组、小型光学成像单元中，用来承载固定红色DSMC规格的发光二极管元件，避免光源在设备运行振动中出现位移、偏角，影响成像或信号发射的准确性。从结构设计逻辑来看，这款支架采用方形法兰盘作为安装基准面，法兰四个角预留了沉头安装孔，安装时可直接通过螺栓将支架固定在设备面板或安装立板上，沉孔设计能够让螺栓头完全没入法兰平面，不会突出平面干涉其他相邻组件的排布，安装边界控制十分规整，法兰侧的平面度公差可控制在0.05mm范围内，保证安装后支架整体与安装基面完全贴合，不会出现倾斜翘边的问题。支架主体的环形承载结构做了多段防滑齿状外缘设计，一方面是在手动调整光源角度时能够增加手部摩擦力，方便微调对位，另一方面齿状结构也能提升环形结构的整体刚性，减少薄壁环形件在注塑或机加工过程中出现的形变问题。环形结构的内孔做了多级台阶设计，不同直径的台阶分别对应发光二极管的定位面、密封圈安装位以及接线避让空间，安装时发光二极管从支架后侧推入内孔，台阶面能够精准限制元件的轴向窜动，不需要额外打胶固定就能保证光源的出光面与支架前端面保持平行，出光方向与支架安装基准面保持垂直。设计过程中特意简化了非核心结构的细节，比如Pogo销结构、内部力学传导的细碎特征都没有做冗余建模，只保留了安装对接需要的所有关键尺寸特征，足够支撑前期方案选型、安装位空间校核的使用需求，不会因为过多细碎特征拖慢装配体的运行效率。这类支架在实际使用中，除了固定发光二极管之外，也可以作为小型光学镜头、光电传感器的转接安装座使用，只要内孔直径与对接元件匹配，法兰安装孔位符合设备面板的开孔排布，就能直接替换使用，适配性较强。在空间排布上，支架整体突出安装基面的长度控制得较短，不会在设备内部占用过多纵深空间，适合在紧凑的设备内腔中布置，齿状外缘的最大直径与方形法兰的对角线长度接近，不会出现外缘超出法兰边界的情况，方便多组支架并排密集安装时不会出现结构干涉。
