四位七段数码显示模块结构设计

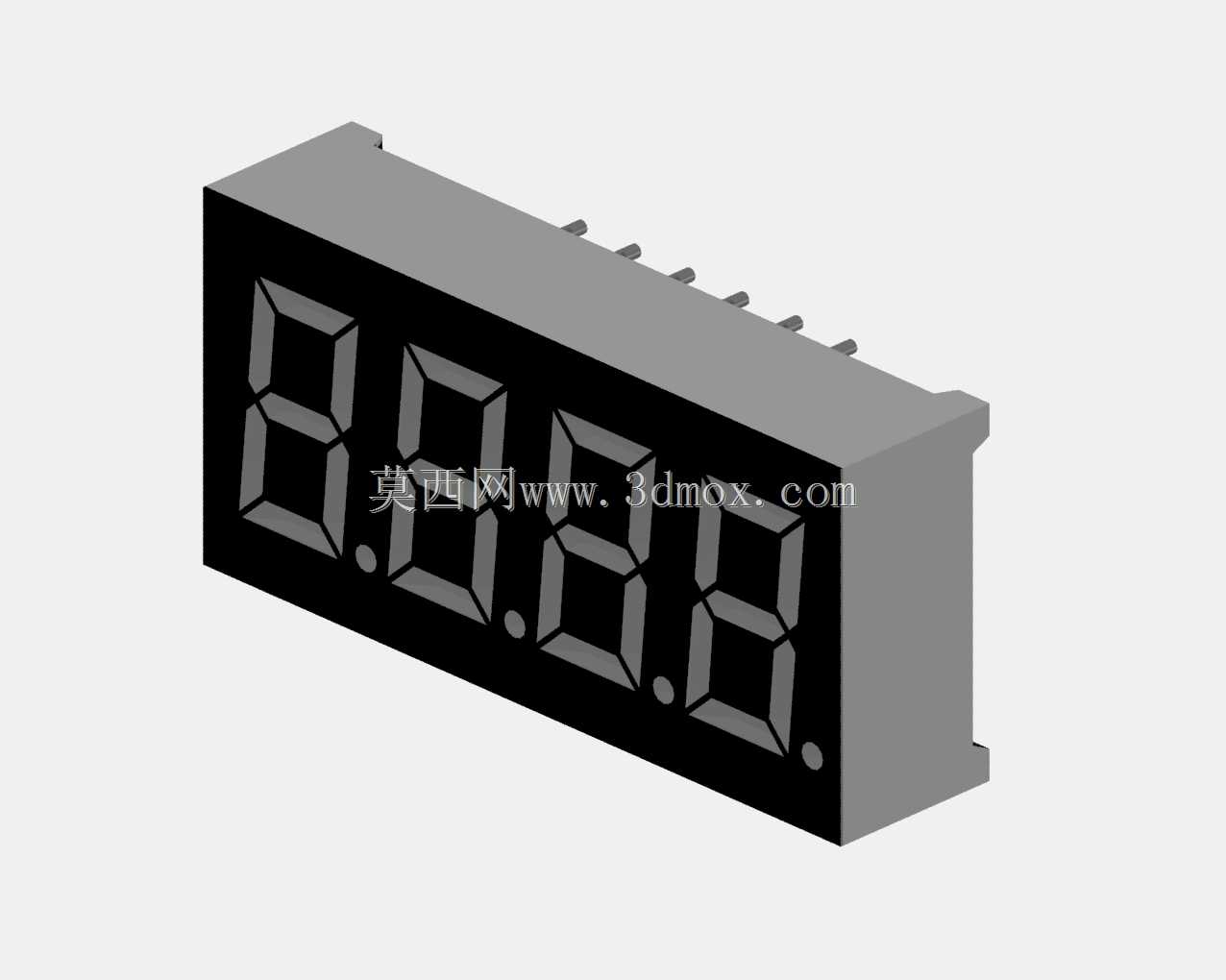

这款四位七段数显组件，是工业数显场景里应用极广的基础显示单元，日常做设备面板选型、小型控制装置开发时经常会用到。从结构设计来看，整体采用直插式封装布局，外壳为阻燃黑色塑壳，正面预留四个独立的七段码显示窗口，每个显示位下方集成独立小数点标识，可满足数值显示、状态码提示等不同场景的显示需求。引脚采用单侧直插排布，引脚间距遵循通用直插元器件的标准间距规范，焊接时可直接匹配通用PCB板的焊盘孔径，无需额外做引脚改制，适配常规波峰焊、手工焊接的工艺要求。

实际选型应用中，这类数显组件常被嵌入到小型温控器面板、计数器操作面、小型测试仪器的显示区域，也可用于简易工控装置的参数显示位，用来输出十进制数值、简单故障代码，部分场景下也可通过段码组合显示简易字母标识。设计时充分考虑了面板安装的边界需求，塑壳侧边做了微小的定位凸台，嵌入面板安装孔时可起到卡紧定位的作用，避免安装后出现松动移位的问题；显示面做了轻微的磨砂处理，可减少环境强光下的反光干扰，提升不同光照环境下的读数清晰度。

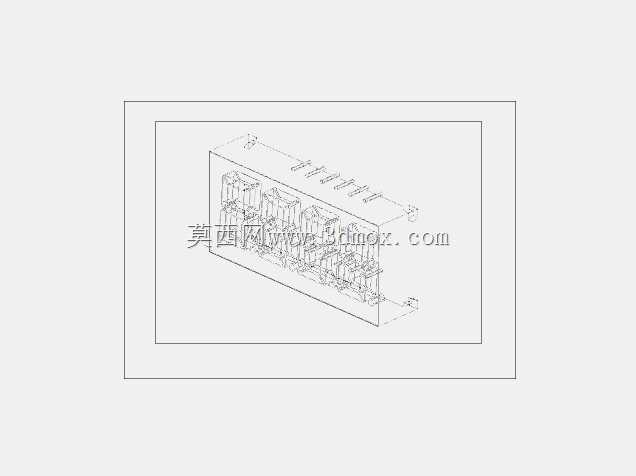

从建模细节来看，塑壳的壁厚均匀控制在常规电子元器件外壳的合理区间，既保证外壳的结构强度，避免焊接受热时出现壳体变形，也不会因壁厚过大占用过多PCB板上方的安装空间。内部的段码排布严格遵循通用七段数码管的段序定义，每个显示位的a-g段以及小数点的位置都和市售常规四位七段数码管的段位完全对应，做电路设计时可直接匹配通用的段码驱动电路，无需重新调整段码映射逻辑。引脚的长度预留了常规板载安装的焊锡余量，穿过PCB板后露出的长度刚好满足焊接要求，不会因引脚过长造成多余的剪脚工序，也不会因引脚过短导致焊接强度不足。

这类数显组件的安装高度控制得较为紧凑，嵌入面板后不会在设备内部凸出过多结构，对于内部空间局促的小型手持设备、嵌入式控制模块来说，能有效节省内部安装空间，适配紧凑型设备的结构布局需求。外壳的边角都做了小圆弧过渡处理，没有尖锐的棱角，生产装配时可避免划伤操作人员，也能减少安装过程中与面板开孔边缘的磕碰损伤。
