雪佛兰小方坯钢质阀盖三维结构设计

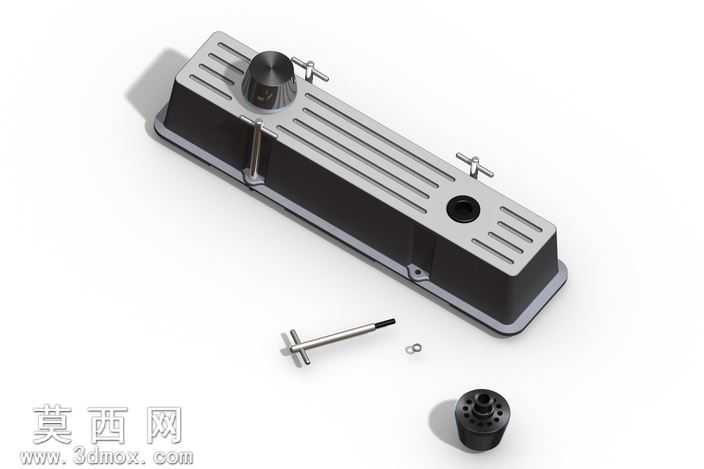

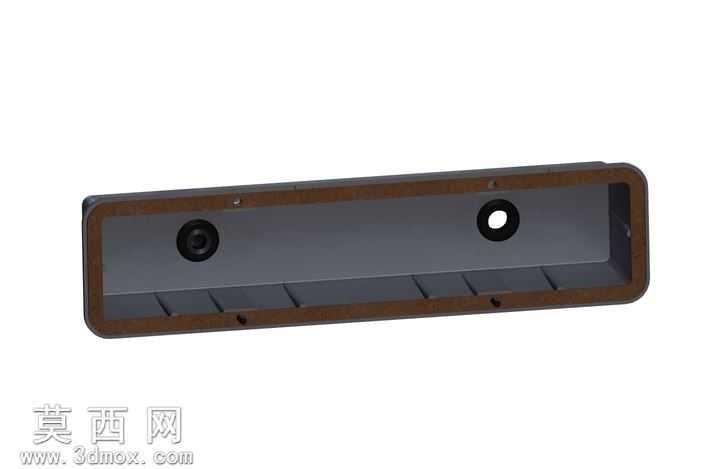

本作品为适配雪佛兰车型的小方坯阀盖三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先依据车用阀盖的实际装配尺寸、密封性能要求绘制二维轮廓草图，通过拉伸、切除、倒角、阵列等基础特征命令搭建阀盖主体的长方体基座结构，基座表面设计有平行排布的散热筋条，通过线性阵列特征实现筋条的等距规整排布，既保证阀盖的结构强度，又能提升工作状态下的散热效率。建模过程中对阀盖顶部的阀芯安装座、侧部的紧固件连接位、端部的通气孔结构逐一进行精细化特征构建，其中T型紧固杆件单独建模完成后，通过装配约束与阀盖主体完成配合，还原阀盖实际装配时的紧固件连接逻辑，拆分出的阀芯密封件、密封垫圈等小部件也逐一完成独立建模，完整呈现阀盖的装配组成结构。材质与渲染阶段，针对钢坯材质的阀盖主体，调整金属材质的粗糙度、反射率参数，还原钢坯表面哑光带细微金属质感的视觉效果，顶部的阀芯安装座赋予深黑色金属材质，突出不同部件的材质区分，T型紧固件赋予亮面金属材质，还原金属杆件的抛光质感，密封垫圈赋予橡胶类哑光材质，通过不同材质参数的调试，让各部件的材质区分清晰，视觉还原度高。渲染阶段采用工作室级光照环境，添加柔和的环境阴影与接触阴影，调整光源角度突出阀盖表面散热筋的立体结构，让整体渲染效果真实自然，清晰展现阀盖的外观细节与结构层次。设计思路上，本阀盖针对车用小方坯阀的使用场景，在保证密封安装结构符合车用配件装配标准的前提下，优化了表面散热筋的排布密度与基座的壁厚参数，既控制整体重量，又保证结构强度满足车用工况的振动、温度变化使用要求，所有连接位的尺寸均匹配对应车型的装配公差，可直接用于后续的结构验证、加工生产参考，完整的拆分装配结构也能直观展现阀盖的组装逻辑，方便相关人员理解该配件的结构组成与工作原理。
