带手动扳杆的弹簧式安全阀门结构模型

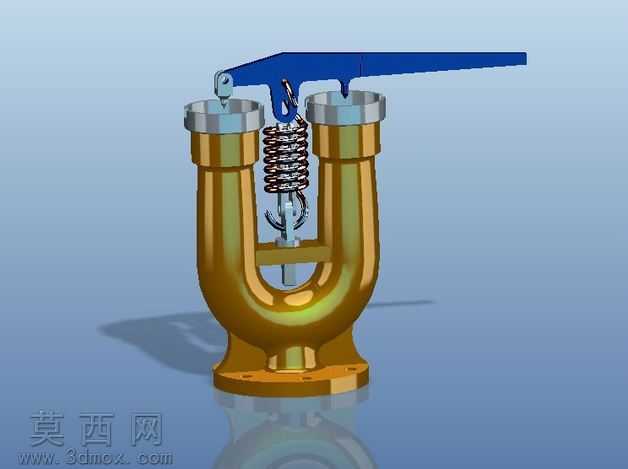

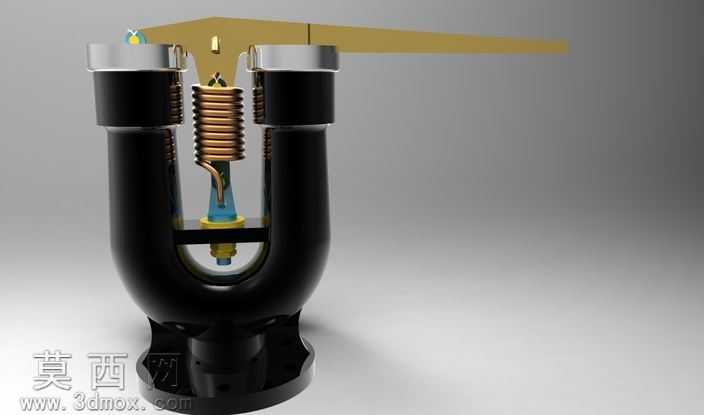

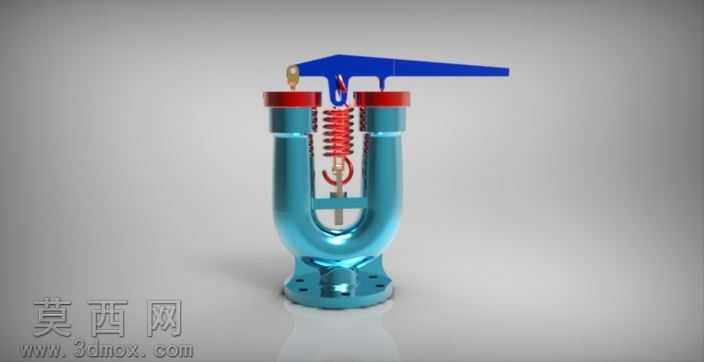

本安全阀门三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对阀门的各个组成部件进行了1:1等比例还原，完整复现了弹簧式安全阀的典型结构特征。模型构建过程中，首先完成阀体主体的轮廓绘制，采用U型流道结构设计，对阀体的进出口连接法兰、底部安装基座进行了精准的尺寸约束，保证阀体壁厚、流道通径的参数符合常规安全阀的设计标准。其次针对内部核心组件，依次完成弹簧导向座、调压弹簧、阀瓣、密封副、阀杆的独立建模，其中调压弹簧采用螺旋扫描特征生成，精准还原弹簧的节距、丝径、有效圈数参数，弹簧上下端的磨平结构也做了细节处理，保证弹簧与上下导向座的装配贴合度。手动扳杆组件采用拉伸与切除特征结合的方式制作，还原了扳杆的铰接结构、顶部启闭标识点细节，扳杆与阀杆的联动连接结构做了装配约束，可直观展示手动泄压时的动作逻辑。模型渲染阶段，针对不同部件赋予了差异化的材质属性：阀体主体采用黑色哑光烤漆材质，还原铸钢阀体经表面喷涂后的质感；调压弹簧赋予黄铜金属材质，搭配轻微的做旧氧化效果提升真实感；手动扳杆采用抛光黄铜材质，突出金属光泽质感；密封组件采用蓝色工程塑料材质，与金属部件形成清晰的视觉区分；进出口端的金属压帽采用亮面镀铬材质，增强部件的层次感。整体渲染采用柔和的影棚布光，通过主光源、补光、轮廓光的搭配，清晰展现阀门内部的装配关系，半剖视角的呈现方式可让观察者直接看到内部弹簧、阀瓣的排布结构，无需拆解模型即可理解安全阀的工作原理。设计思路上，该模型重点突出弹簧式安全阀的核心泄压逻辑，即当管道内介质压力超过弹簧预设压紧力时，阀瓣被顶起实现泄压，手动扳杆可实现人工强制泄压操作，模型各部件间保留了合理的装配间隙，符合实际机械装配的公差要求，既可以作为机械设计教学的演示素材，也可作为阀门类产品设计的参考原型，帮助设计者快速理解弹簧安全阀的结构组成与装配关系。
