三位进位式机械计数装置结构设计

这类机械计数装置多应用于需要累计动作次数、位移量的工业场景，比如冲压设备的行程计数、输送线的工件通过计数、老式机械式里程表、手动操作设备的频次统计等场景，完全依靠机械结构实现进位计数，不需要外接电源与电子元件，在强电磁干扰、高温高湿、油污重的恶劣工业环境下，可靠性远高于电子式计数部件，不会因为供电波动、信号干扰出现计数错乱的问题。

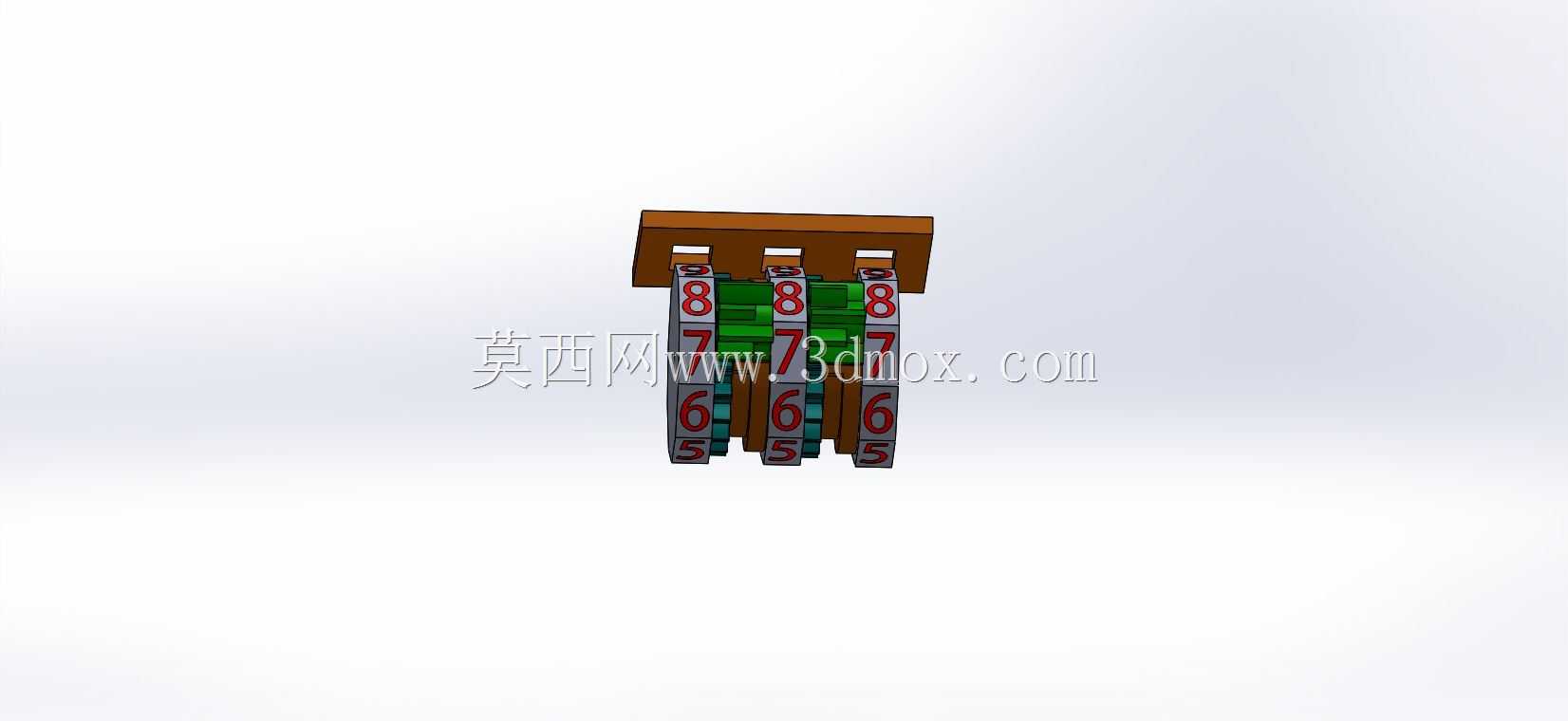

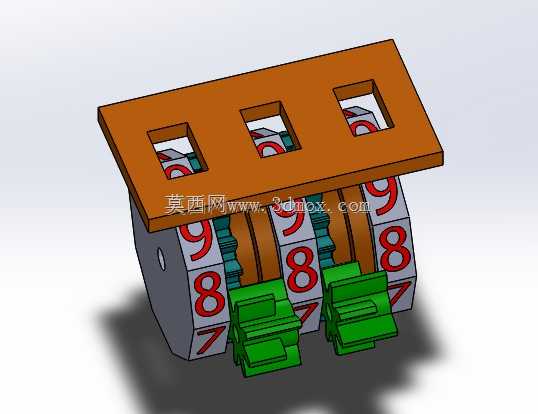

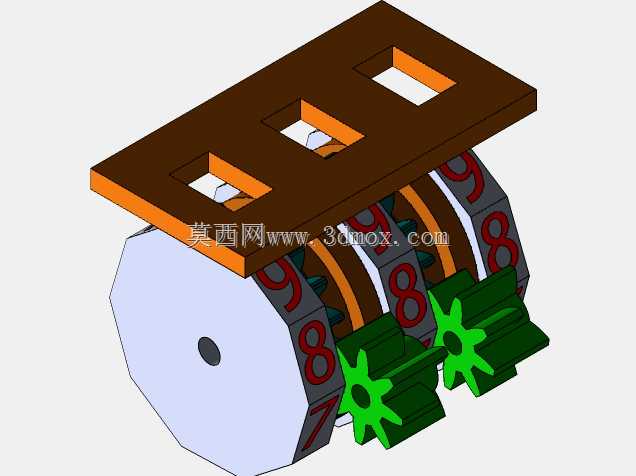

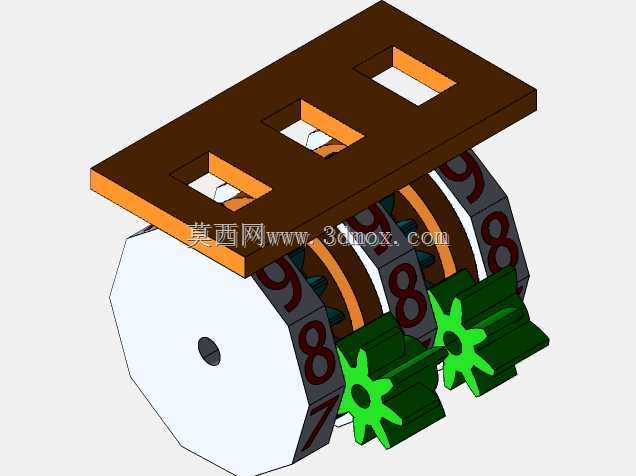

从结构设计逻辑来看，该装置采用三位数字轮同轴排布的布局，每个数字轮圆周面印刷0-9共10组阿拉伯数字，相邻数字轮之间通过间歇式进位齿结构实现传动，低位数字轮转动满一圈时，进位齿会拨动高位数字轮转动一个数字位，实现十进制进位逻辑，数字轮下方的绿色拨块是计数触发的输入结构，每接收到一次外部触发动作，就会推动最低位数字轮转动一个字位，完成一次计数累加。顶部的棕色盖板带有三个对应数字显示的矩形窗口，刚好露出每个数字轮当前的计数数字，既可以作为读数窗口，也能对内部的数字轮、传动齿结构起到防护作用，避免外界粉尘、铁屑进入传动间隙造成卡滞。

设计过程中需要重点控制数字轮的同轴度公差，每个数字轮的内孔与中心轴的配合间隙要控制在合理范围，间隙过大会导致数字轮晃动、数字对位不准，间隙过小则会增大转动阻力，出现进位卡滞的问题。相邻数字轮之间的进位齿啮合深度需要反复校核，既要保证低位轮转满一圈时能可靠拨动高位轮进一位，也要避免啮合过深导致非进位状态下高位轮被误带动，出现计数跳数的问题。拨块与最低位数字轮的配合采用棘轮式单向传动结构，保证外部触发动作回程时不会带动数字轮反转，避免计数倒转出现数值错误。

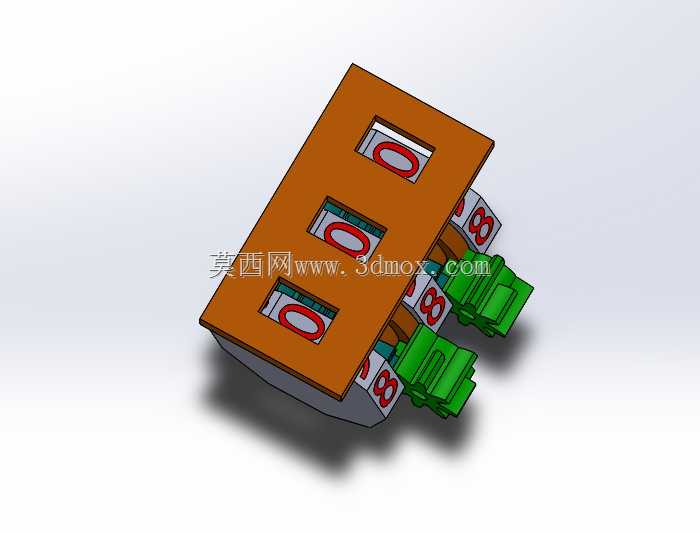

安装边界方面，该计数装置整体为长方体块状结构，底部带有两个安装定位的凸台结构，可以直接嵌入设备面板的预留安装槽内，顶部盖板的三个显示窗口与面板开孔对齐即可完成读数面的装配，中心轴两端可以通过卡簧固定在设备的安装支架上，不需要额外设计复杂的固定结构，整体占用安装空间小，适配各类需要加装机械计数功能的设备改造与全新设计场景。数字轮的字高按照常规工业读数距离设计，在0.5米的常规操作距离下可以清晰识别当前计数值，数字采用耐磨损的印刷工艺，长期拨动摩擦也不会出现数字模糊脱落的问题。
