Atmega32u4AU贴片TQFP44封装芯片结构

这款TQFP44封装的微控制器三维结构，是嵌入式硬件开发、工控板卡设计环节中常用的元件参考模型，在小型化智能终端、便携检测设备、低功耗采集节点的PCB布局阶段，能为结构工程师提供精准的空间占位参考。从实际工程应用来看，这类薄型四方扁平封装的芯片，多用于板内空间局促的控制场景，比如手持工业巡检仪、桌面小型外设控制板、定制化传感采集模块的核心控制单元，承担外设驱动、数据运算、通讯协议处理的核心功能。

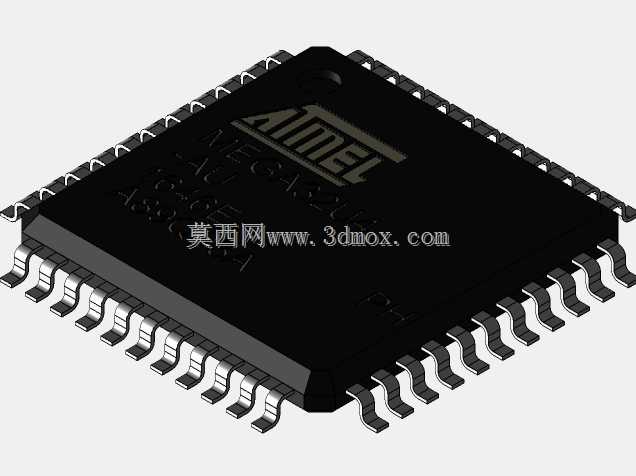

设计还原过程中，重点还原了封装本体的外形边界与引脚成型结构：本体为正方形黑色塑封结构，表面的标识区域做了等比例还原，四边引出的鸥翼型引脚按照标准TQFP44的引脚间距排布，每侧引脚数量、引脚弯折弧度、引脚末端的焊接平面都严格参照实体元件的成型尺寸制作，能直接导入PCB结构干涉检查环节，验证板卡装配时芯片与周边接插件、结构壳体、散热件的空间距离是否满足安全间隙要求。

在硬件结构设计场景里，这类芯片模型的核心作用是提前预判安装边界：塑封本体的厚度、引脚伸出本体的长度、引脚焊接后与PCB板面的贴合高度，都直接影响板卡堆叠时的层间距离设计，比如双层板对插结构中，若未准确核算芯片本体高度，很容易出现对插后芯片顶到上层板走线的问题；而引脚的排布位置还原，也能辅助结构工程师确认板卡固定柱、走线槽的开孔位置是否会与芯片引脚、焊盘产生干涉。

不同于原理设计阶段的符号封装，三维结构模型更侧重装配层面的真实还原，塑封本体的边角倒角、引脚表面的金属质感、本体表面的标识凹陷都做了对应呈现，既可以用于产品装配演示的可视化环节，也能在结构评审阶段直观展示核心控制元件的板上布局，方便跨部门评审时快速确认元件布局合理性。在小型自动化设备的控制板设计中，这类微控制器往往布置在板卡核心区域，周边会搭配晶振、电容、接插件等外围元件，精准的芯片模型能帮助工程师在布局阶段就预留好焊接返修的操作空间，避免后期量产时出现烙铁头无法伸入、返修操作困难的问题。同时鸥翼引脚的结构还原，也能辅助工艺人员确认回流焊过程中的引脚吃锡空间，提前预判焊接连锡、虚焊的工艺风险点。
