QFN28贴片式5×5规格芯片封装结构

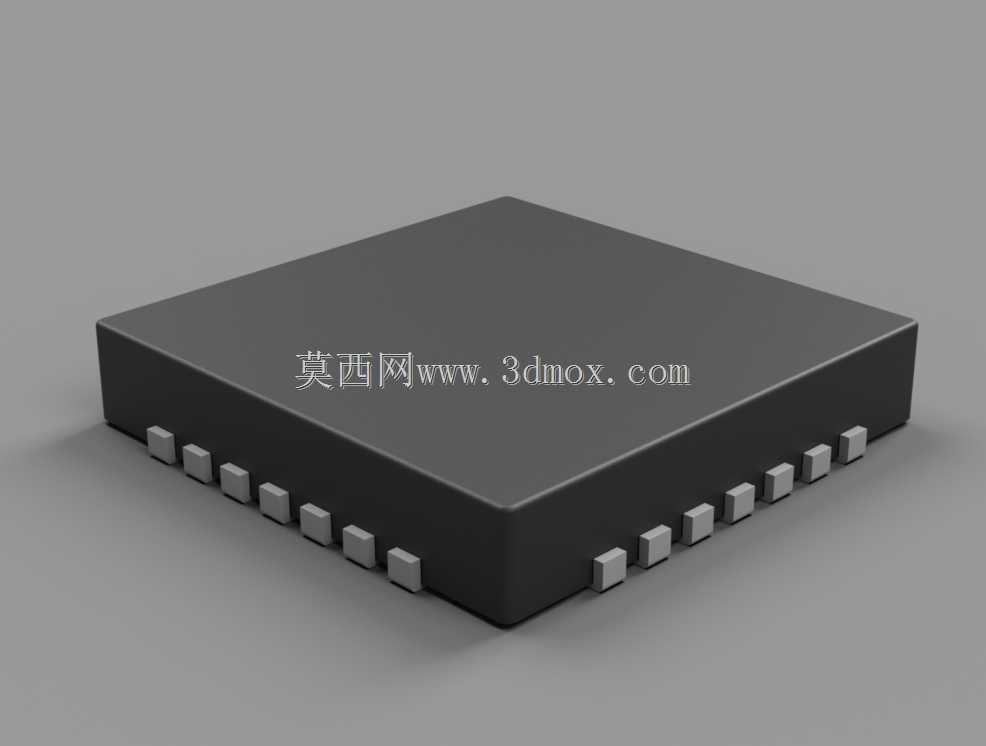

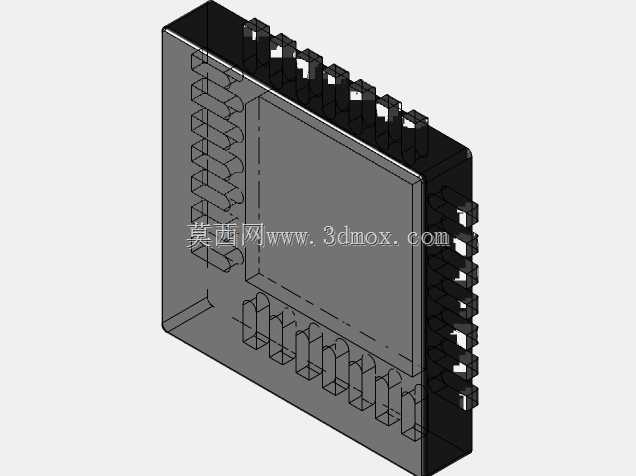

在消费电子、工业控制板卡的PCB布局设计环节，QFN类封装器件的三维模型是结构干涉校验、焊盘匹配设计的核心参考要素，这款5×5规格的QFN-28封装，对应A4988这类步进电机驱动芯片的物理封装形态，是小型化运动控制板卡设计中高频用到的器件模型。做板级结构设计时，最先要明确的就是器件的安装边界，这款封装本体外形为正方形，长宽尺寸严格控制在5mm，本体厚度符合常规QFN封装的薄型化设计要求，引脚采用侧面外露的焊盘形式，四侧均匀分布共28个焊接引脚，每个引脚的宽度、引脚间距都严格对应 datasheet 中的公差要求，不会出现建模时引脚偏移导致的后期焊盘对不上的问题。很多工程师在做PCB叠层与结构件配合设计时，容易忽略QFN封装底部的散热焊盘结构，这款模型完整还原了封装底部的中央散热焊盘形态，在做热设计仿真、壳体避让设计时，能直接参考模型的凸起高度预留散热间隙，避免后期装配时散热片或壳体与器件本体产生干涉。从设计思路上看，这类QFN封装的建模核心是还原焊接公差范围内的真实外形，而非过度追求外观渲染效果，引脚的倒角、本体边缘的脱模斜度都按照实际塑封工艺的成型特征还原，在做SMT贴装模拟时，能准确校验吸嘴取料位置、贴装高度的参数合理性，不会因为模型外形偏差导致贴装路径模拟失真。在实际设备应用场景中，这类封装的驱动芯片常被用在小型化步进电机驱动模块、3D打印机控制板、小型自动化设备的运动控制单元上，因为QFN封装的寄生参数小、散热性能优于同引脚数的SOP封装，在对板卡体积有严格限制的便携设备、嵌入式控制模块中应用极广。建模时特意保留了塑封本体表面的平整特征，没有添加多余的标识纹理，方便工程师在做整机BOM模型装配时，根据自身需求添加丝印标识，同时本体与引脚的装配关系完全按照实际封装的内部结构设置，在做结构强度仿真、跌落模拟时，能准确还原器件焊接在PCB上的受力状态，避免因为模型结构简化导致仿真结果偏差。做板卡布局时，这款模型的安装边界完全按照器件的最大实体尺寸建模，预留的焊接引脚爬锡间隙也符合IPC标准，在做器件间距校验时，能直接按照模型轮廓判断相邻器件的安全距离，不需要额外叠加公差余量，大幅提升布局设计的效率。
