直径10直柄立铣刀结构三维数模

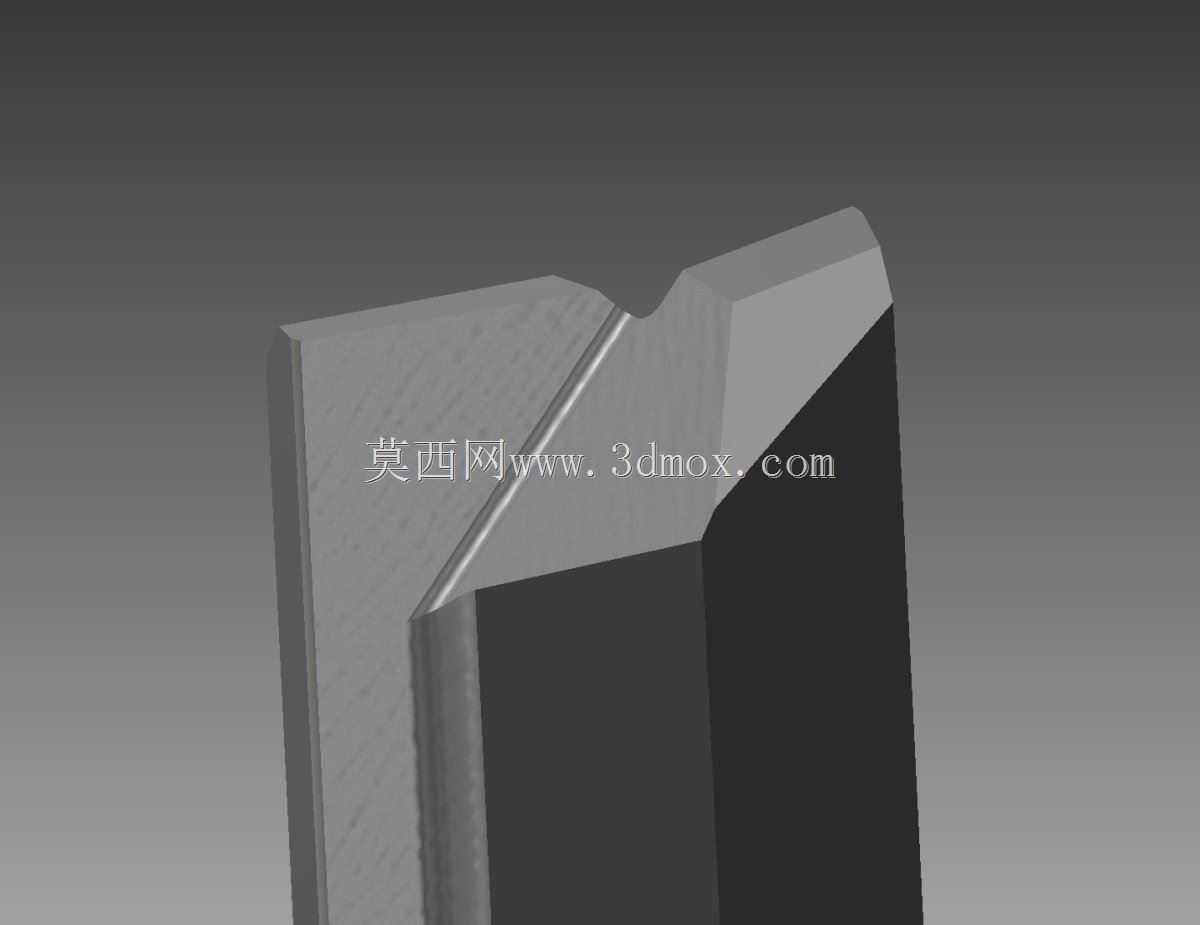

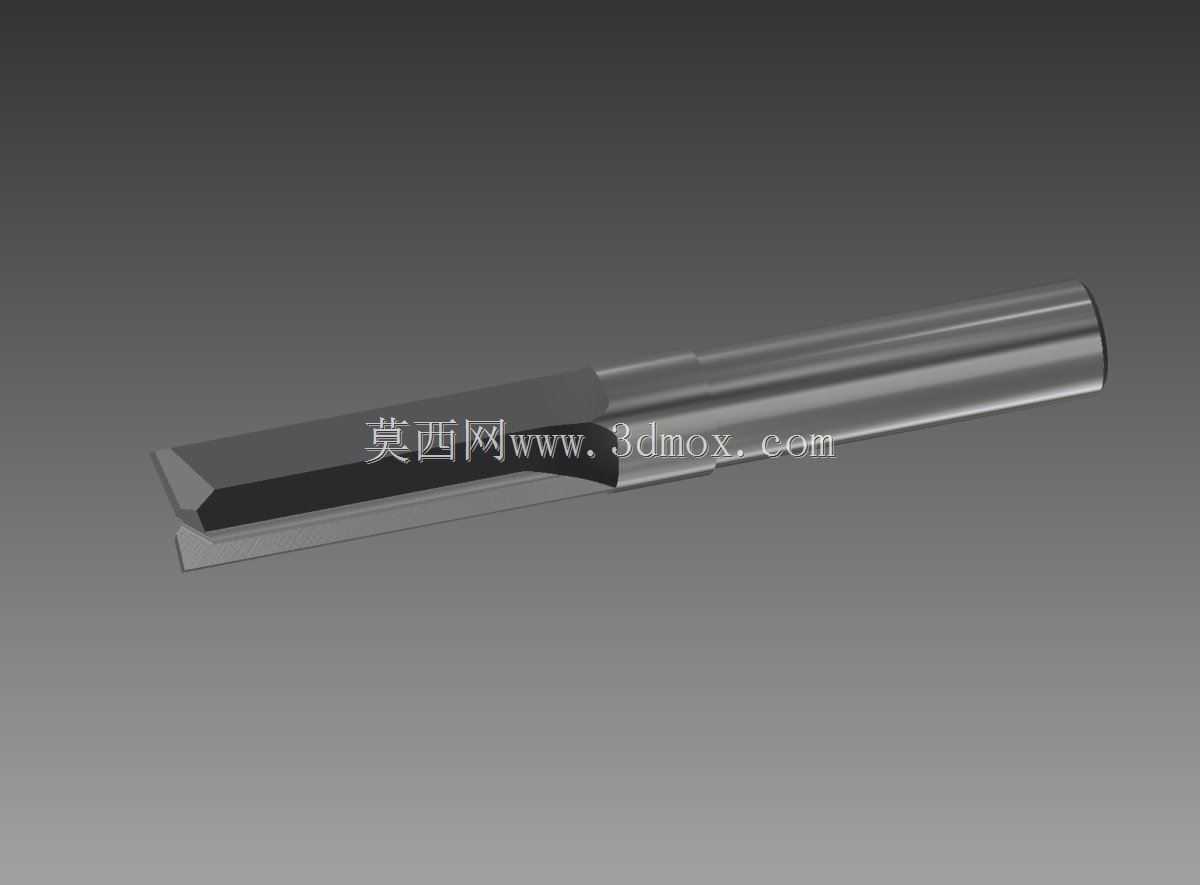

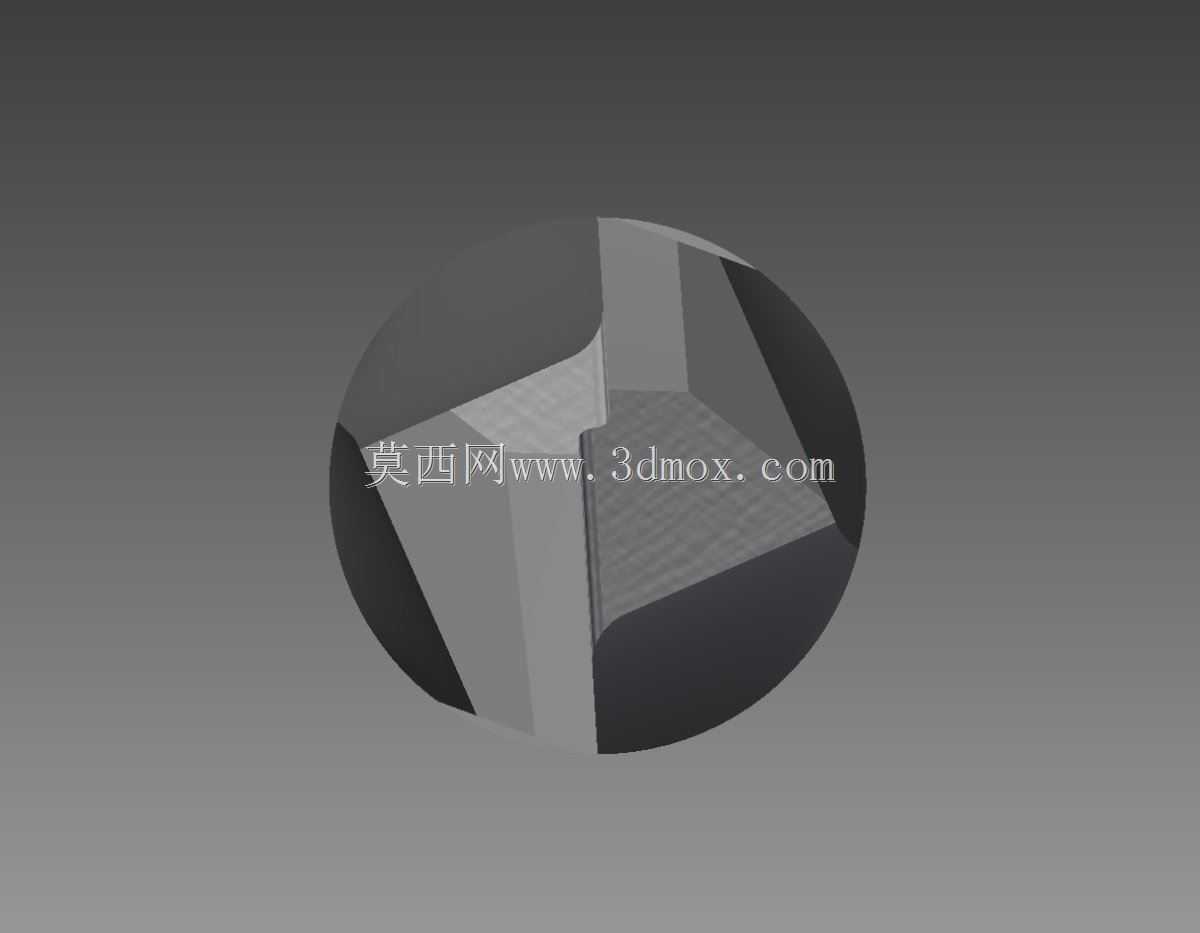

这款直径10mm的直柄立铣刀，是金属切削加工场景中应用极广的通用刀具，日常在立式铣床、数控加工中心、镗铣类机床上都能见到它的身影，主要用于工件的平面铣削、台阶面加工、沟槽开粗、侧刃精修以及浅深度的型腔铣削作业，针对普通碳钢、铝合金、铜件等常见工程材料都能适配，是机械加工车间备库量较大的常规刀具品类。从结构设计来看，这款铣刀采用直柄夹持结构，柄部直径与切削刃直径保持一致，无需配套变径套即可通过标准ER弹簧夹头实现装夹，装夹时的悬伸长度可根据加工深度灵活调整，夹持同轴度表现稳定，能有效降低高速切削过程中的刀柄跳动问题。切削部分采用双齿直刃结构，端刃设计过中心，可直接完成轴向进刀动作，无需提前预钻工艺孔，侧刃沿刀体轴向平直排布，排屑槽为宽槽大螺旋角设计，切削过程中产生的切屑可顺着槽型顺畅排出，避免切屑堆积在切削区造成工件表面刮伤或者刀具崩刃。刀体的整体长度设计兼顾了常规加工的深度需求与刚性表现，切削刃长度覆盖了常见的10mm直径刀具的有效切削范围，既可以完成浅槽的一次走刀成型，也能通过分层铣削完成较深型腔的加工，柄部长度匹配标准夹头的夹持深度，装夹后不会出现柄部夹持不足导致的打滑问题。在实际加工选型中，这款刀具的切削参数适配范围较宽，粗加工时可搭配适中的进给量与切削深度，快速去除毛坯余量，精加工时可提高转速降低进给，获得较好的工件表面质量。建模过程中完整还原了刀具的刃口角度、排屑槽曲率、柄部倒角等细节结构，没有做简化处理，可直接用于加工仿真、刀具库搭建、工装装配干涉检查等场景，也能作为数控编程时的刀具装配参考，帮助工艺人员提前预判加工过程中刀具与工件、夹具的碰撞风险，减少现场试切的调整时间。刀体的过渡部分做了圆滑处理，没有应力集中的尖角结构，符合实际刀具的制造工艺逻辑，装夹定位面的尺寸精度按照标准刀具公差建模，和实际刀具的安装边界完全匹配，在做机床运动仿真时，能准确模拟刀具的实际运动轨迹，避免出现仿真与实际加工不符的情况。
