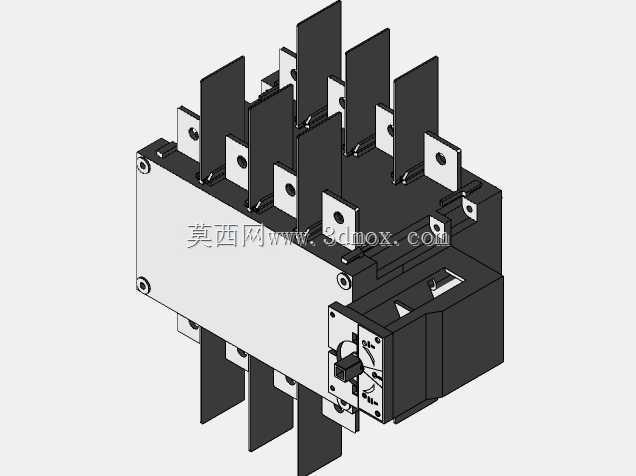

索克曼630A四极负荷隔离开关结构

在低压配电系统的进线侧、母联分段以及重要负荷馈出回路中，这类630A四极隔离开关是保障运维安全的核心元件，它承担着带负荷状态下分合电路、形成明显电气断开点的作用，尤其在三相四线制配电场景中，四极结构可同步断开中性线，避免检修过程中因中性线带电引发的触电风险，适配数据中心、工业厂房、商业综合体等场景的低压配电柜内安装需求。从结构设计来看，这款开关采用I-O-II操作档位，可实现双电源回路的切换操作，操作机构设置在本体侧方，通过连杆结构带动内部动触头组件完成同步分合，操作手柄带有明确的档位指示，操作时的力矩反馈清晰，能有效避免误操作。进出线端采用板状接线端子，每极端子都预留了标准安装孔位，可适配对应载流量的铜排直接压接，端子之间设置了绝缘隔弧结构，分合闸过程中产生的电弧可被隔弧板约束、快速熄灭，避免极间飞弧短路。本体外壳采用高强度绝缘材料压制而成，金属安装底板预留了固定孔位，可直接通过螺栓固定在配电柜的安装梁上，安装时需要预留足够的操作空间，尤其是操作手柄侧要保证不被其他柜内元件遮挡，满足操作时的安全距离要求。建模过程中严格还原了产品的实际安装边界，进出线端子的孔位间距、本体的整体长宽高尺寸、操作手柄的转动行程都和实物保持一致，结构工程师在做柜内排布时，可以直接调用这个模型完成铜排走向规划、安装空间校验，避免后期生产装配时出现干涉问题。开关的触头部分采用叠片式动触头结构，接触压力通过弹簧组件保持恒定，即使在长期带载运行后，也能保证接触电阻稳定在合格范围内，避免因接触不良引发的温升过高问题。外壳的拼接缝隙、固定螺栓的位置都做了精准还原，细节处的倒角、安装标识的位置都和实物对齐，不管是用于配电方案的三维可视化展示，还是做柜内结构的干涉检查，都能满足工程使用精度要求。
