施耐德16363过电压保护装置结构

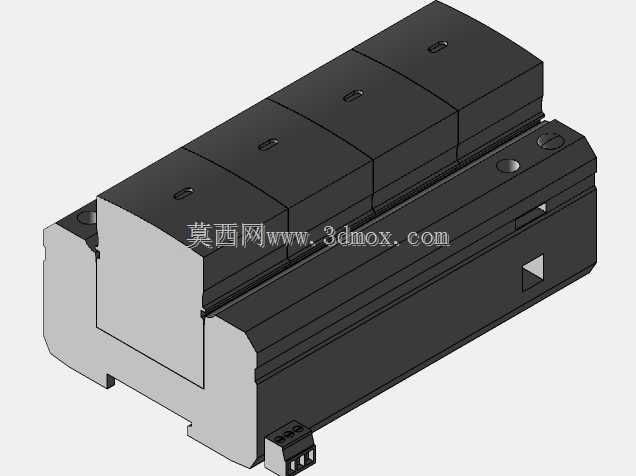

　　在低压配电系统的终端防护设计中，过电压保护装置是抑制瞬态过电压、泄放浪涌电流的核心元件，这款对应施耐德16363规格的过电压保护结构，主要适配民用建筑配电、工业低压柜、设备前端供电回路的浪涌防护场景，可在雷击感应过电压、操作过电压侵入回路时，快速将电压钳位在设备耐受范围内，避免后端的PLC、仪表、用电设备因过电压击穿损坏。从结构设计来看，该装置采用模块化拼接式结构，主体分为功能模块段与基座段两部分，四个独立的保护模块沿基座长度方向依次排布，对应三相四线制配电系统的三根相线与中性线防护需求，每个模块顶部设置有状态指示窗口，日常运维中可直接通过窗口颜色判断模块是否失效，无需拆卸装置即可完成状态排查。基座部分采用导轨适配结构，

　　底部预留标准35mmDIN导轨安装卡槽，安装时可直接卡接在配电盘的标准导轨上，无需额外打孔固定，基座两侧设置有接线端子位，进线端与出线端的端子间距符合低压配电的安全爬电距离要求，端子采用压线式结构，可适配不同线径的铜芯导线接入，接线完成后端子处可搭配配套的隔弧挡板，避免相间短路风险。设计过程中，模块与基座的连接采用插拔式结构，单个保护模块失效后可直接拔出更换，无需拆卸基座接线，大幅缩短运维更换的停电时长，模块与基座的插接处设置有防呆定位结构，可避免模块插反导致的接线错误。外形尺寸方面，整体为长条形规整结构，宽度方向按照4个标准模数设计，可与同系列的断路器、隔离开关等配电元件并排安装在标准配电箱内，高度方向与常规微型断路器保持一致，

　　不会突出配电盘的安装平面，深度方向预留足够的接线空间，导线接入后弯曲半径符合布线规范，不会与箱体内其他元件产生干涉。从实际应用的角度出发，该结构的外壳采用阻燃工程塑料材质，可耐受配电回路正常工作时的温升，同时在模块内部发生短路故障时，外壳可起到隔弧阻燃的作用，避免故障扩大引燃周边元件。装置的侧面设置有联动脱扣结构，当保护模块因过流发热达到临界值时，可自动触发脱扣断开回路，同时给出状态指示，避免保护失效后回路失去防护。在三维建模过程中，需要重点把控导轨卡槽的尺寸公差，保证装置可顺畅卡入标准导轨同时不会出现松动晃荡，模块之间的拼接缝隙需要控制在均匀范围内，避免拼接后出现高低差影响整体安装，接线端子的压线范围需要匹配常规配电使用的1.

　　5平方至16平方导线，保证不同规格导线接入后都能可靠压紧，不会出现松脱发热的问题。此外，装置顶部的指示窗口位置需要与内部失效脱扣机构的动作行程精准匹配，确保模块失效时指示状态可准确切换，不会出现指示滞后或者误指示的情况。基座底部的导轨卡扣需要设置足够的弹性余量，既可以方便安装时卡入导轨，也能保证长期使用后卡扣不会因塑性变形导致装置从导轨脱落。在配电盘布局设计时，该类过电压保护装置通常安装在进线开关的后端，与进线开关之间保留足够的安全间距，建模时可直接调用该模型与微型断路器、进线隔离开关等元件进行排布，提前验证配电箱内的元件布局是否合理，接线空间是否充足，避免现场安装时出现元件干涉、接线困难的问题。
