施耐德NSX160四极塑壳断路器结构设计

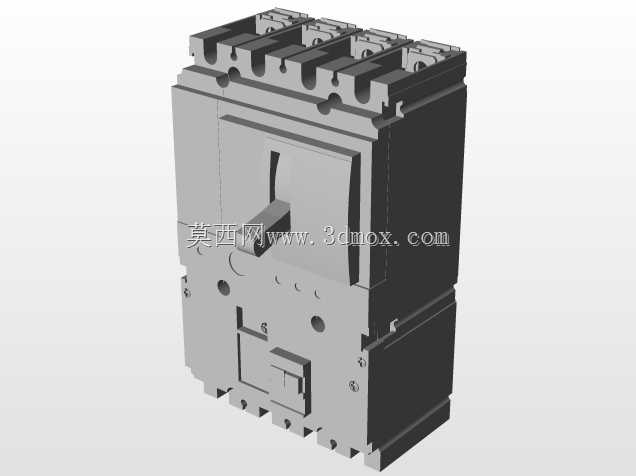

在低压配电系统的终端配电与进线保护环节，塑壳断路器是承担过载、短路保护与线路分合控制的核心元件，这款四极结构的断路器模型，还原了施耐德NSX系列160A壳架等级产品的完整结构细节，可直接用于低压柜、配电箱的三维布局设计与干涉校验。从实际工程应用来看，四极断路器主要应用于三相四线制配电系统，需要同时分断三根相线与中性线的场景，常见于民用建筑进线、工业设备配电回路、数据中心UPS输出端等位置，避免中性线带电带来的检修安全隐患，同时满足不同接地系统的配电保护要求。模型完整还原了产品的操作机构、接线端子、安装卡扣等细节结构，操作手柄的位置、分合闸指示区域的结构都和实物一致，在做柜体布局时，可以直接校验操作手柄的操作空间是否满足规范要求，避免柜门安装后出现手柄操作卡滞、分合闸指示不可见的问题。从设计思路来看，这款断路器采用模块化的壳体结构，上下两部分壳体通过卡扣与螺丝组合固定，内部预留了脱扣器、触头系统的安装空间，进线端的接线端子采用栅栏式结构，适配不同线径的铜缆压接，端子处的隔弧结构可以避免分断时的电弧飞弧造成相间短路，出线端的结构同样预留了足够的接线空间，方便现场施工时的线缆弯折与固定。安装边界上，模型还原了产品的标准导轨安装与螺丝固定两种安装结构的尺寸，底部的卡扣结构适配标准35mmDIN导轨，同时壳体背部预留了螺丝安装孔位，可直接固定在柜内安装板上，整体宽度、高度、深度尺寸符合160A壳架塑壳断路器的通用尺寸规范，在做柜内排布时，可以准确预留相邻元件的安全间距，满足低压配电设计规范中对电器元件间隙的要求。模型的侧面结构还原了产品的扩展附件安装位，可适配辅助触头、报警触头、分励脱扣器等附件的安装，在做带附件的断路器选型布局时，不需要额外调整附件的安装空间，直接调用模型即可完成整体布局校验。壳体表面的散热筋结构也做了准确还原，在大电流长期运行时，这些散热筋可以增加壳体的散热面积，降低内部温升，模型中这些细节的还原，可以帮助结构工程师在做柜内通风设计时，更准确地评估元件的散热环境，避免因散热空间不足导致的元件温升过高问题。接线端子的位置、接线螺丝的操作空间都在模型中做了准确体现，在做柜内布线设计时，可以提前规划线缆的走向，避免出现接线工具无法操作、线缆弯折半径不足的问题，减少现场施工的整改工作量。
