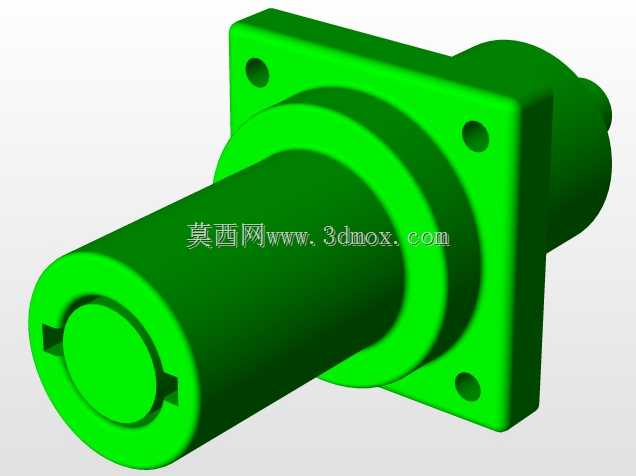

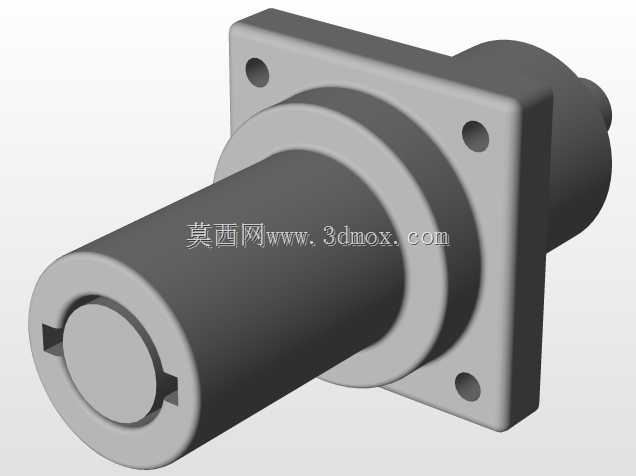

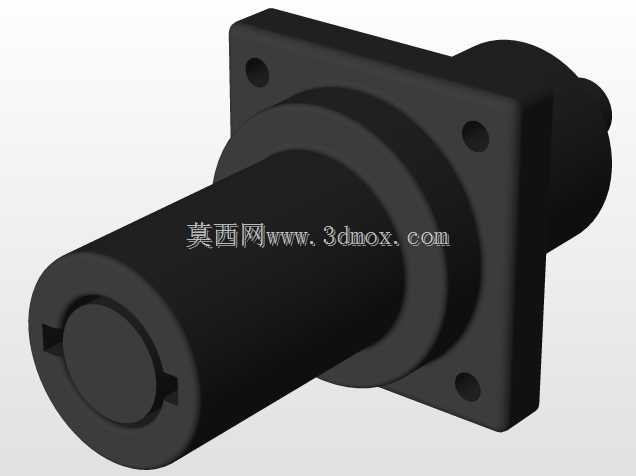

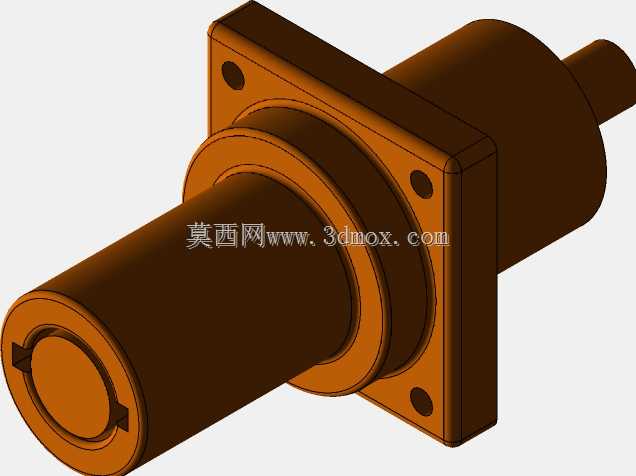

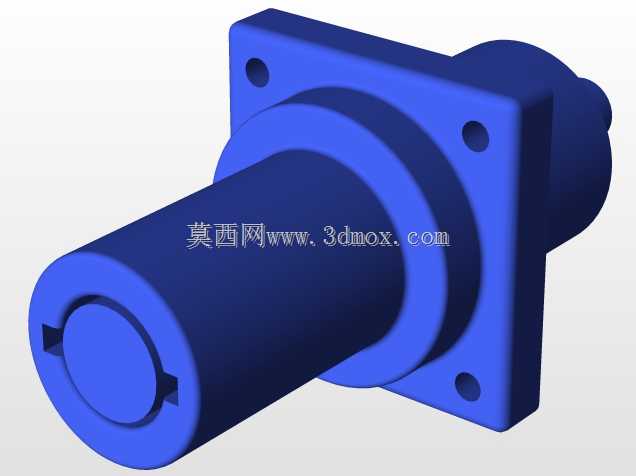

法兰安装式电源锁紧连接器结构设计

这类带锁紧结构的电源连接器，常应用在工业控制柜内部走线、户外机电设备电源接驳、移动工程机械分舱供电等场景，相比普通插拔式接插件，它自带的锁止结构能避免设备运行过程中受振动、拉扯出现的接插松脱、供电中断问题，尤其适合存在持续振动的作业工况，比如工程机械车载供电、生产线往复运动模组的供电接驳，能大幅降低线路松脱导致的设备停机风险。从结构设计来看，主体采用方形法兰安装基座，法兰面预留四个对称分布的安装通孔，安装时可通过螺栓直接固定在设备舱壁、安装板的预设开孔位置，安装边界清晰，不需要额外设计定制转接支架，适配常规厚度的金属、非金属安装板材，接插端的圆柱主体伸出法兰面，对接端的卡槽结构与配套插头的卡扣配合，插入后旋转即可完成锁止，不需要额外的紧固件固定，日常维护拆装时不需要借助工具，徒手即可完成解锁拔插，兼顾了连接可靠性与维护便捷性。内部走线通道为等径直腔设计，能适配常规线径的多芯电源线缆，线缆接入端的内壁预留了密封槽位，可搭配密封圈实现接线端的防尘防水，满足户外设备的基础防护需求。建模过程中优先保证安装基准的同轴度，法兰安装面与接插腔体的轴线垂直度公差控制在合理范围，避免安装后出现接插偏斜、锁止卡滞的问题，法兰边角做了小倒角处理，既避免安装时锐边划伤操作人员，也能降低铸件、机加工过程中的应力集中风险。接插端的锁止卡槽采用对称分布的缺口结构，锁止后受力均匀，长期反复插拔也不会出现单侧磨损导致的锁止失效，圆柱主体的阶梯结构做了等壁厚设计，不管是采用机加工还是注塑工艺生产，都能避免壁厚不均导致的变形问题，保证批量生产时的尺寸一致性。这类连接器在选型时，可直接根据安装板的开孔尺寸、线缆线径匹配对应规格，不需要对安装结构做二次修改，能直接集成到各类需要可靠电源接驳的机电设备中，有效提升供电线路的连接稳定性，减少运维过程中的线路故障排查成本。
