施耐德防水防尘密封工业接线盒结构

　　这款接线盒的设计首先围绕户外及恶劣工况下的电气防护需求展开，在工业现场的应用场景覆盖极广，从户外路灯杆内的线路分接、厂区露天设备的端子转接，到潮湿车间内的传感器接线防护、户外安防监控设备的线路收纳，都能看到这类密封接线盒的身影。它的核心作用是为内部的接线端子、导线接头提供可靠的物理防护，隔绝外界的粉尘、水汽、喷淋水甚至短时浸水的影响，避免线路接头因受潮、积尘出现短路、锈蚀、接触不良等故障，保障电气回路的长期稳定运行。

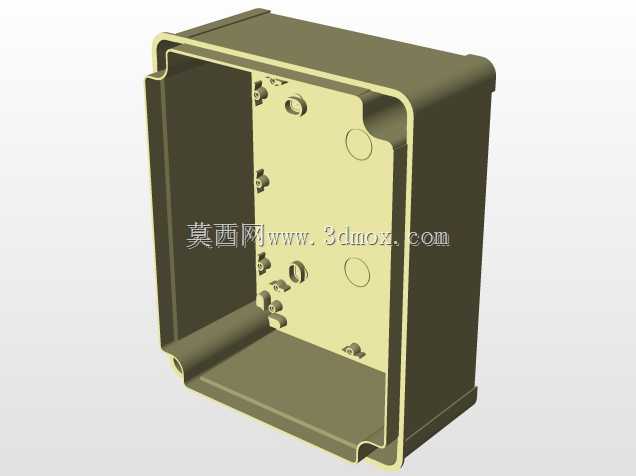

　　从结构设计来看，盒体采用带圆角的长方体构型，边角做圆弧过渡处理，一方面是为了避免尖锐边角在安装、维护过程中划伤操作人员，另一方面圆角结构能提升壳体的抗冲击性能，在受到外力磕碰时，应力会沿圆弧面分散，不会像直角结构那样在边角处出现应力集中导致壳体开裂。盒盖与盒体的配合面做了整圈的密封槽设计，实际装配时会在槽内嵌入适配的发泡橡胶密封圈，当盒盖通过四角的紧固螺钉压合在盒体上时，密封圈会被均匀压缩，填充配合面的所有微小间隙，实现IP66级别的防护能力，完全可以应对户外暴雨喷淋、车间高压水枪冲洗的工况。

　　盒体的壁厚设计经过了强度校核，采用ABS或PC工程塑料注塑成型，壁厚均匀控制在2.5-3mm之间，既保证了壳体的结构刚性，在安装固定后不会出现明显形变，又不会因为壁厚过大造成材料浪费、整体重量过高的问题。盒体背部预留了一体化的安装固定耳，固定耳上开有适配M6膨胀螺栓或自攻螺钉的安装孔，安装孔的位置做了局部加厚处理，避免拧紧固定螺钉时出现孔位开裂的问题，安装时不需要额外搭配安装支架，直接通过背部的固定耳就可以将盒体固定在墙面、设备机架、立杆等安装面上，安装边界的预留尺寸也经过优化，固定孔中心距盒体侧边的距离足够，安装时扳手有充足的操作空间，不会出现工具无法伸入拧螺钉的情况。

　　盒盖的紧固螺钉采用防脱落设计，螺钉在拧松后不会从盒盖上掉落，避免高空作业或者狭小空间安装时螺钉遗失的问题，四个螺钉的位置对称分布在盒盖四角，拧紧时按照对角线顺序逐步加压，就能保证整圈密封圈的压缩量均匀，不会出现某一侧密封不严的情况。盒体的侧面预留了敲落孔位，这些孔位在出厂时是封闭状态，用户可以根据实际走线的方向、线缆的直径，敲开对应位置的敲落孔，安装电缆防水接头，不需要额外在盒体上开孔，大幅降低现场施工的工作量，敲落孔的尺寸覆盖了常用的线缆外径范围，从直径6mm的信号线缆到直径16mm的动力线缆都能适配。

　　内部的空间设计也做了充分考量，盒内预留了标准DIN导轨的安装位，可以直接卡装通用的接线端子排，不需要额外打孔固定导轨，内部的净空高度足够容纳端子排、导线弯曲半径以及预留的线缆余量，不会出现盒盖压到导线或者端子的情况。对于需要在盒内安装小型继电器、接线模块的场景，盒内底部还预留了通用的安装螺孔，可以直接固定小型电气元件，适配不同的使用需求。在材料选择上，壳体材料添加了抗UV助剂，长期在户外阳光照射下不会出现快速老化变脆的问题，能够适应-40℃到85℃的工作环境温度范围，无论是北方冬季的低温环境，还是南方夏季户外的高温暴晒，都能保持稳定的物理性能。

　　在实际设备选型过程中，这类接线盒的尺寸选择需要根据内部容纳的元件数量、导线预留长度来确定，这款中等尺寸的接线盒可以容纳最多10位4平方毫米导线的接线端子排，满足大部分中小功率电气回路的分线需求，安装时需要注意安装面的平整度，如果安装面凹凸不平，会导致盒体受力变形，影响密封性能，必要时可以在盒体与安装面之间加装橡胶垫片找平。另外在穿线完成后，需要将电缆防水接头的锁紧螺母拧紧，保证线缆与接头之间的密封，同时未使用的敲落孔必须保持封闭状态，避免破坏整体的防护等级。日常维护时只需要定期检查盒盖螺钉是否松动、密封圈是否出现老化开裂的情况，就可以长期保障接线盒的防护能力，不需要复杂的维护操作。
