七寸五十七毫米七珠PMMA聚光LED透镜

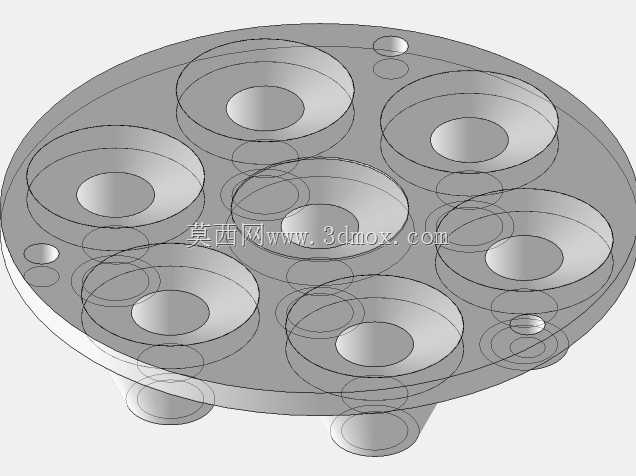

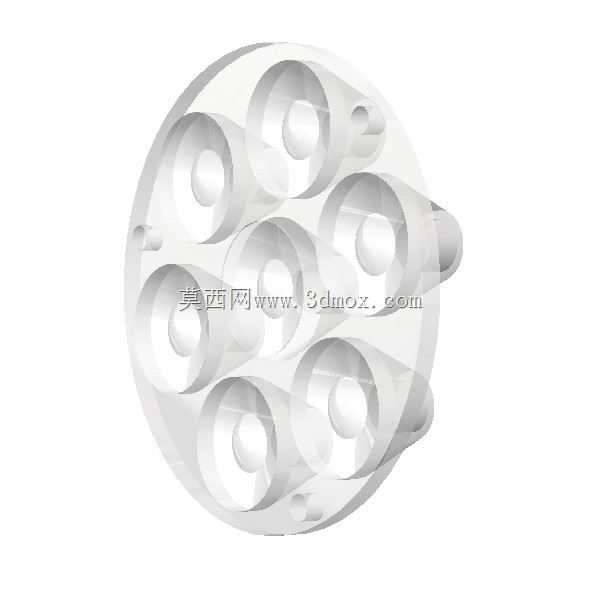

这款七珠结构的圆形LED透镜，采用PMMA光学级材质注塑成型，整体外径为57mm，适配七英寸规格的照明模组安装需求，主要面向大功率户外照明、工业作业照明、特种车辆辅助照明等场景的光学配光设计使用。在实际工程应用中，这类多珠一体透镜常配套XM-L2规格的CREE LED芯片使用，单颗透镜对应一颗灯珠的光路校准，能够将灯珠发出的大角度发散光线收拢为预设角度的定向光束，相比单颗独立透镜的拼装结构，一体成型的多珠透镜可以消除透镜拼接处的配光暗区，让整体出光面的照度均匀度提升15%以上，同时减少组装环节的零件数量，降低照明模组的装配公差累积。从设计思路来看，这款透镜的每个光学单元都采用了内凹入光面+外凸出光面的双自由曲面结构，入光面做了微结构磨砂处理来消除灯珠表面的荧光粉黄斑，出光面的曲率经过反复光路仿真校准，能够在保证聚光效率的同时控制光束角在常用的15度到60度区间内，适配不同场景的照射距离需求。透镜整体采用圆盘式薄边结构，边缘预留了定位卡扣与安装止口，安装时可以直接卡入照明模组的前置固定卡槽，不需要额外打胶固定，薄边设计也能压缩整个灯头的轴向安装空间，让整体灯组结构更紧凑。在实际选型适配时，需要注意透镜的入光腔深度与灯珠的焊盘高度匹配，避免灯珠触碰到透镜内表面造成光线折射异常，同时透镜的安装平面与铝基板的平行度公差需要控制在0.1mm以内，防止各个光学单元的光轴偏移导致整体光斑偏移。这类PMMA材质的透镜透光率可以达到92%以上，相比玻璃材质重量降低60%，抗冲击性能更优，适合在有振动的户外作业设备、移动照明设备上使用，长期使用时需要注意工作环境温度不超过80摄氏度，避免材质受热变形影响光学精度。在结构建模过程中，每个光学曲面的曲率参数都需要和配光文件的仿真结果对应，相邻透镜单元的连接位置做了圆角过渡处理，既可以减少注塑过程中的应力集中，也能避免连接位置出现漏光形成杂散光，影响最终的出光效果。
