MatekV2.1带双路BEC航模配电板结构设计

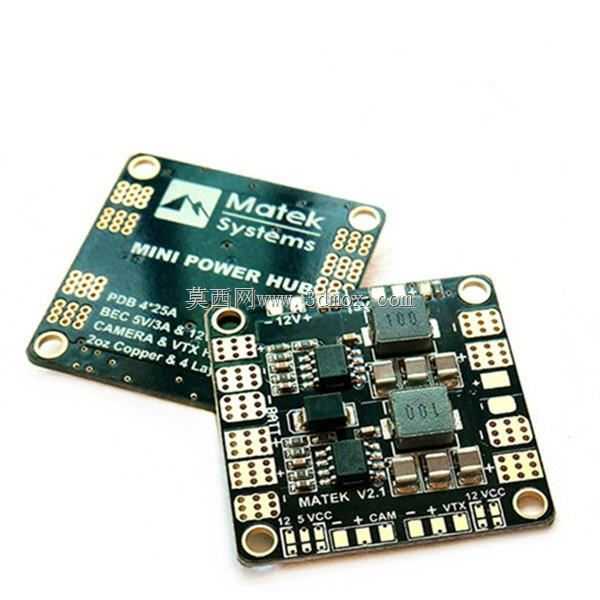

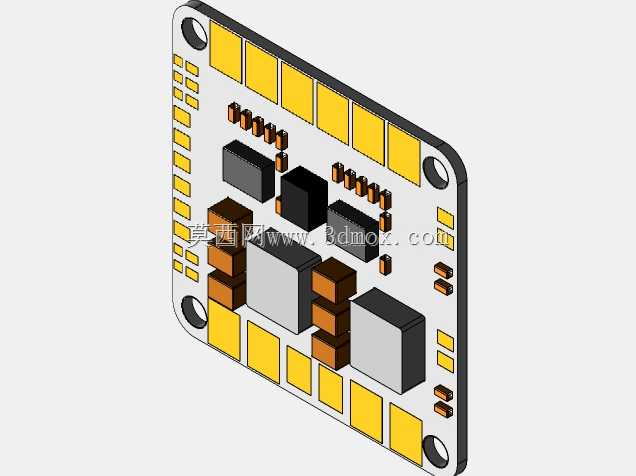

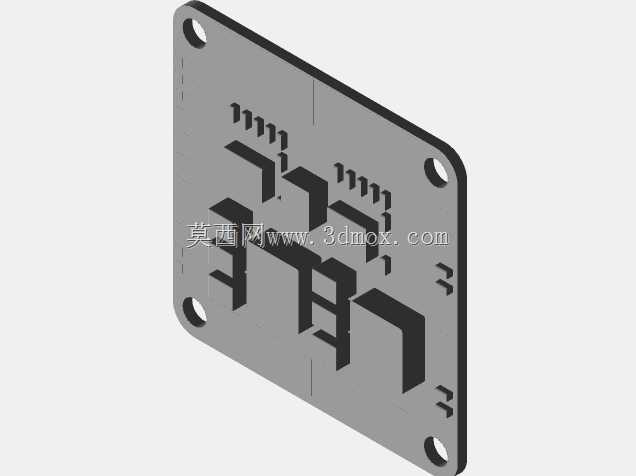

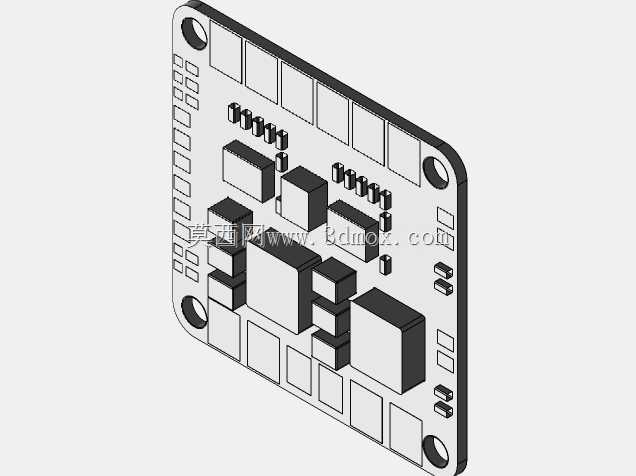

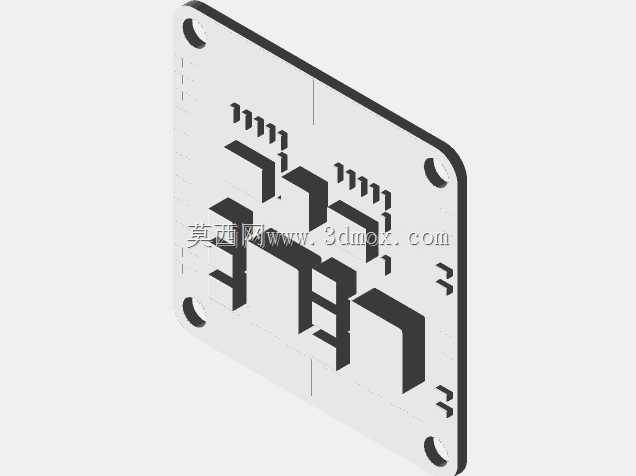

在小型多旋翼无人机、固定翼航模的电气系统搭建中，配电板是连接动力电源与各类用电外设的核心枢纽部件，这款双路BEC输出的配电板，正是针对紧凑装机场景下的供电整合需求设计。实际装机过程中，不少玩家会遇到飞控、图传、摄像头等外设供电走线杂乱、不同电压需求外设需要单独配置降压模块的问题，这款配电板直接将5V与12V两路降压输出集成在板体上，省去了额外挂载独立BEC模块的空间与接线步骤，能大幅简化机舱内的布线逻辑，降低多接头带来的接触不良风险。从结构设计层面看，板体采用36×36mm的方形轮廓，刚好适配多数中小型航模的机舱安装预留空间，四个角位设置的安装孔采用30.5mm的标准方形孔距，能够直接匹配主流飞控安装孔位的堆叠安装需求，不需要额外设计转接支架，装机时可以直接与飞控层叠固定，进一步压缩纵向占用空间。板上的焊盘做了分组布局设计，动力电源输入焊盘单独设置在板边位置，大电流通路的焊盘做了加大覆铜处理，能够承载4组25A电调的持续动力电流输出，避免大电流工况下的板体过热问题；5V/3A、12V的输出焊盘则分组排布在板体另一侧，分别对应摄像头、图传、舵机等不同电压需求的外设，焊盘旁做了清晰的丝印标识，焊接时不容易出现接反引脚的失误。板载的BEC电路部分做了独立的覆铜散热设计，功率元件直接贴合板体散热铜箔，持续输出时的温升控制在合理区间，不会因为长时间工作导致降压输出不稳。整体板厚采用常规PCB工艺的1.6mm厚度，重量控制在6g左右，对于对重量敏感的航模设备来说，不会带来额外的负载负担，安装时可以通过尼龙螺柱直接固定在飞控下方，既能够利用飞控的安装位完成固定，也能缩短供电线路到飞控、图传的走线长度，减少电源线路对射频信号的干扰。在实际选型适配时，这款配电板能够覆盖250级到450级多旋翼无人机、小型固定翼航模的供电需求，双路BEC的输出参数刚好匹配主流图传、摄像头、舵机的供电要求，不需要额外搭配降压模块，整体结构的集成度设计，能够帮助装机者在有限的机舱空间内完成整洁的电气布局，减少接线故障点，提升整机电气系统的可靠性。
