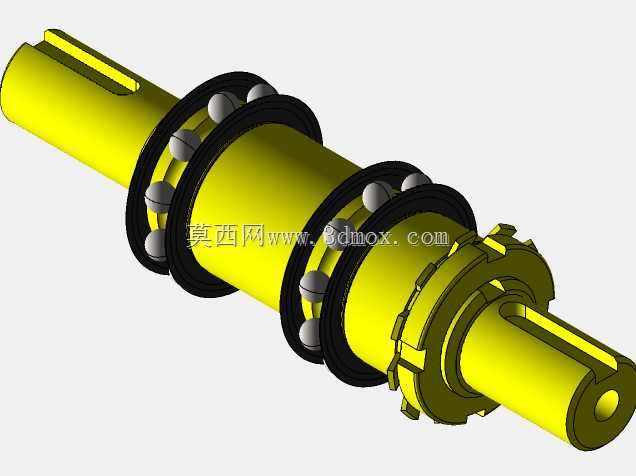

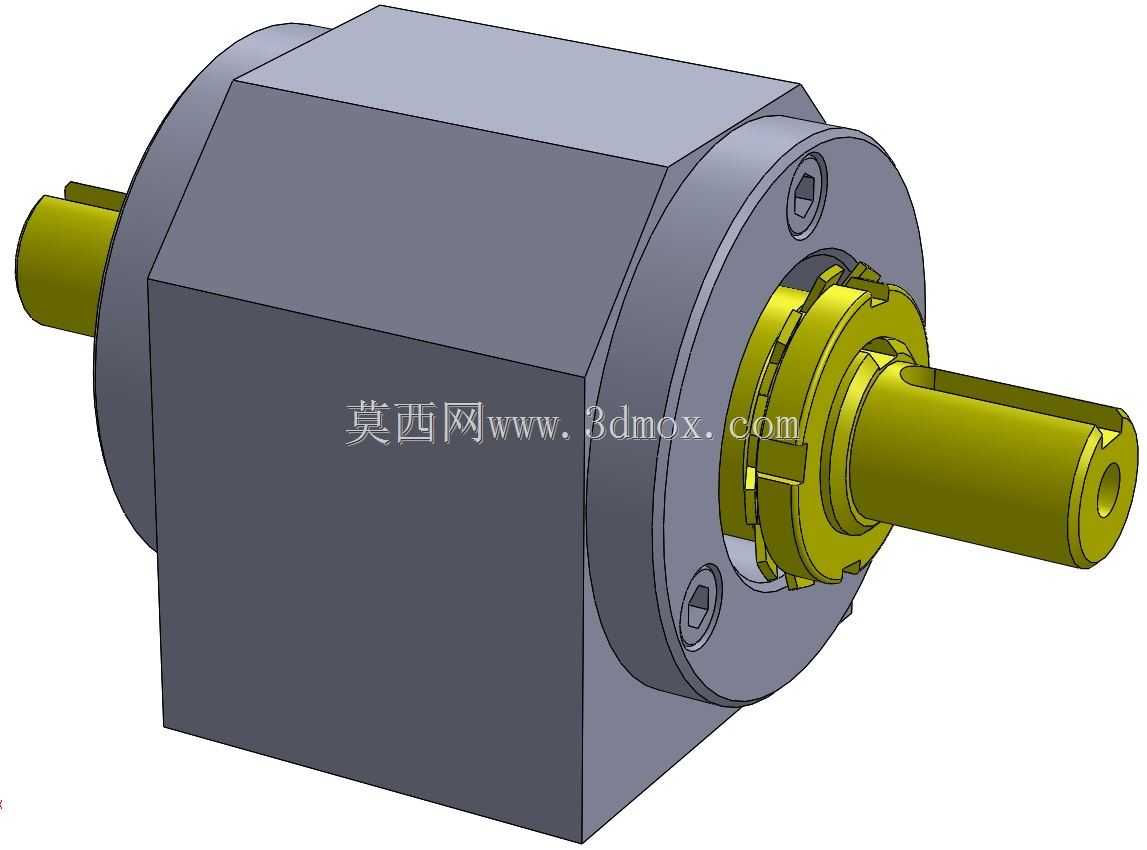

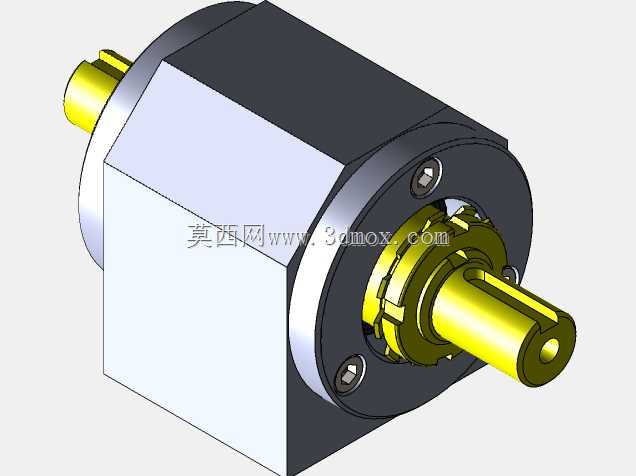

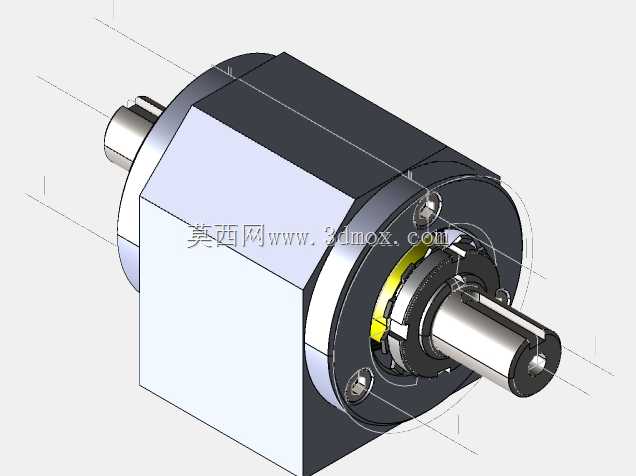

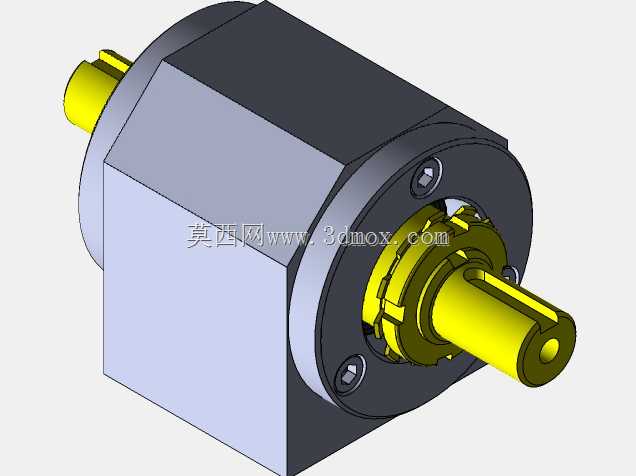

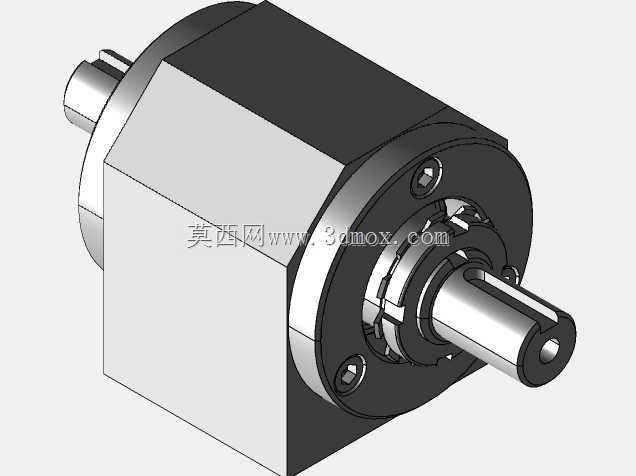

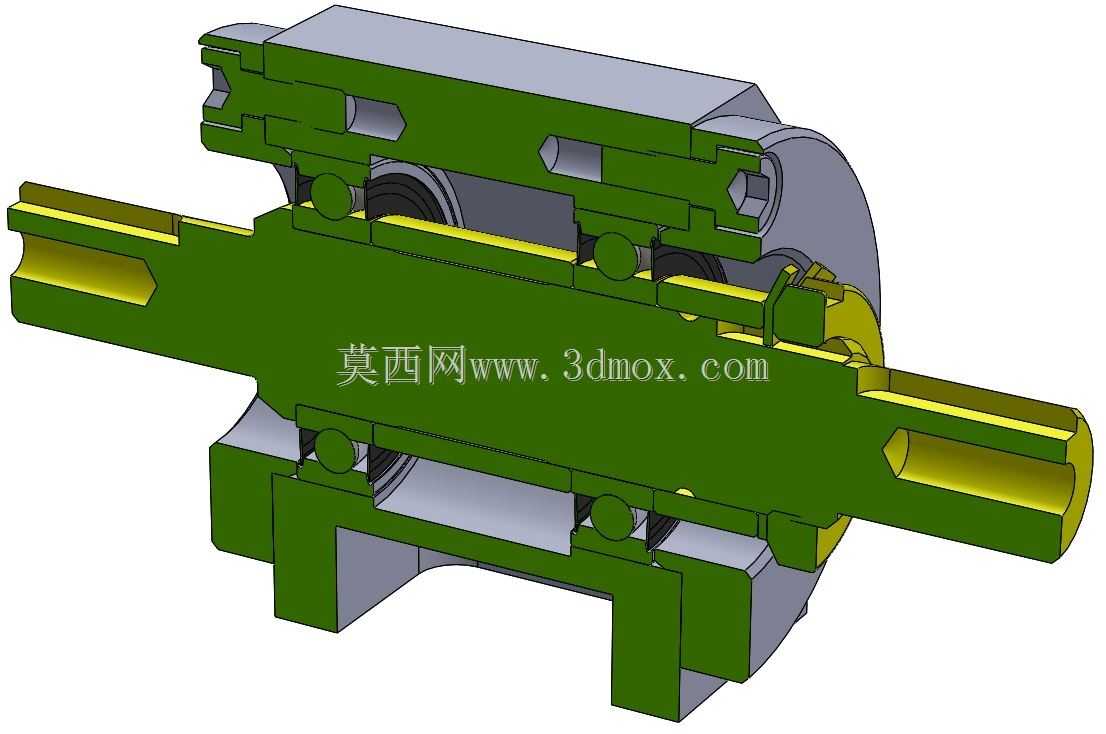

剖视展示带轴承安装位的枢轴组件结构

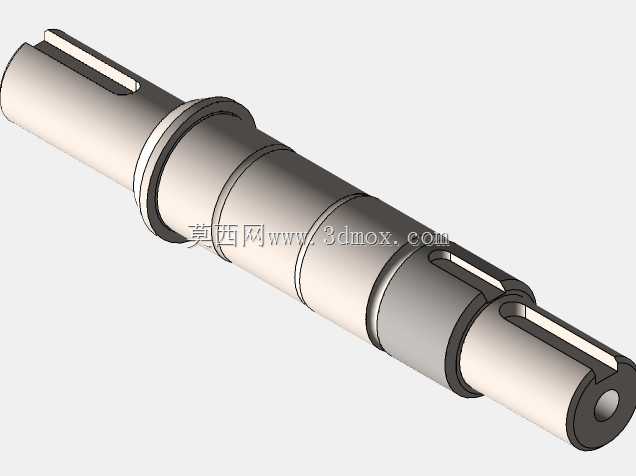

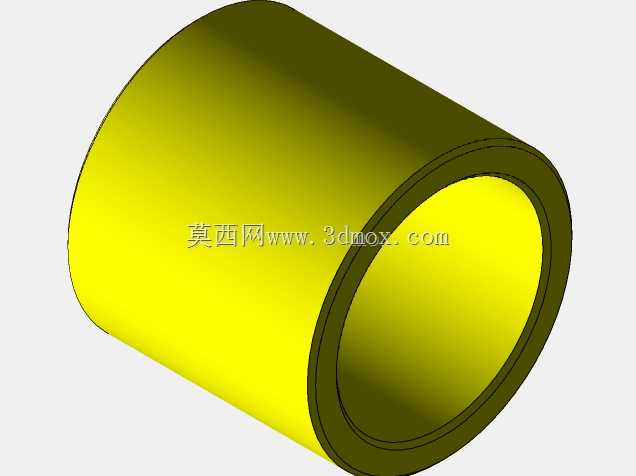

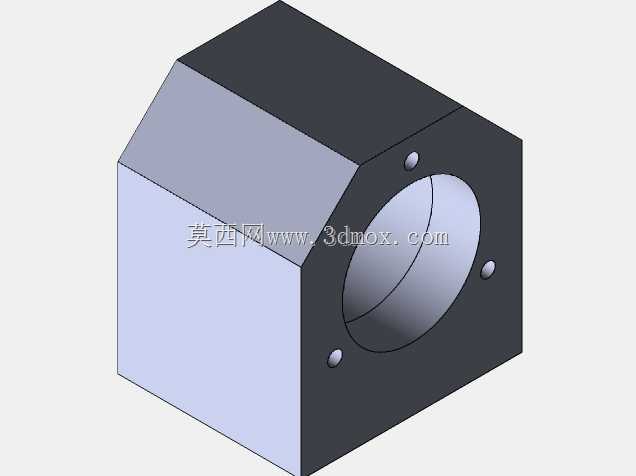

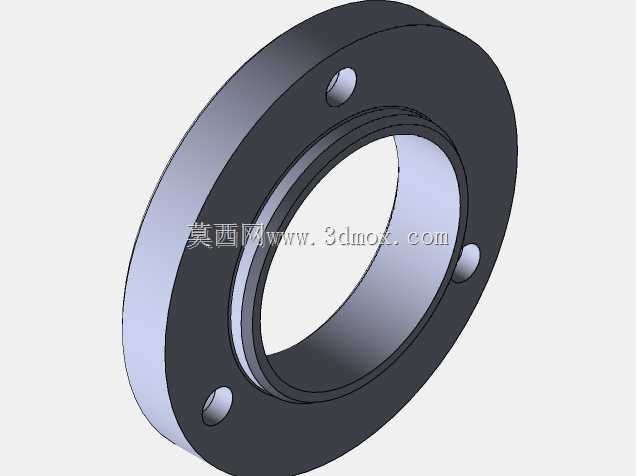

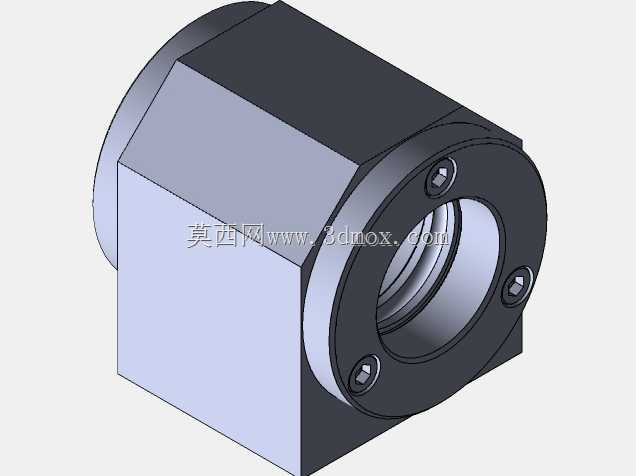

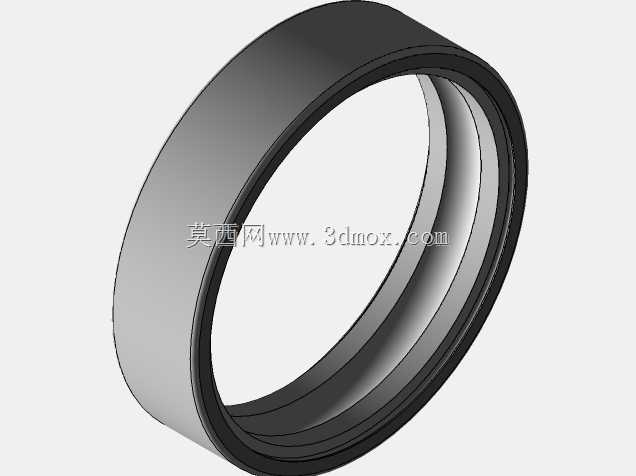

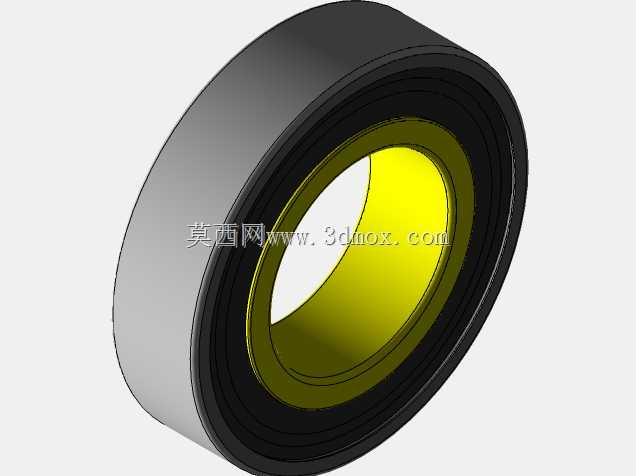

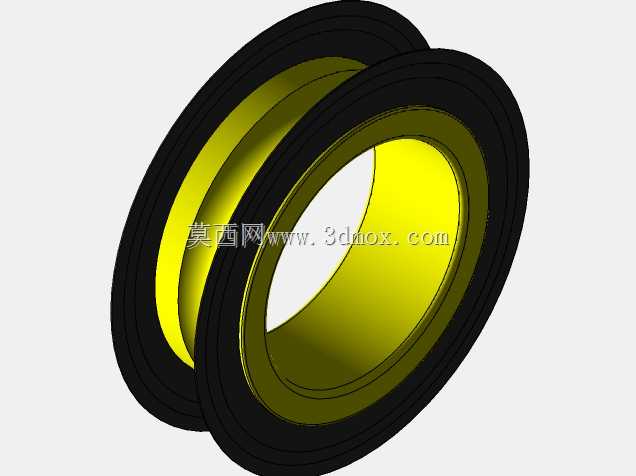

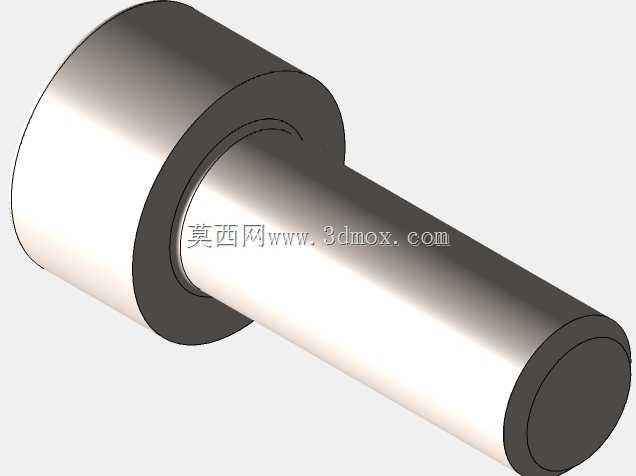

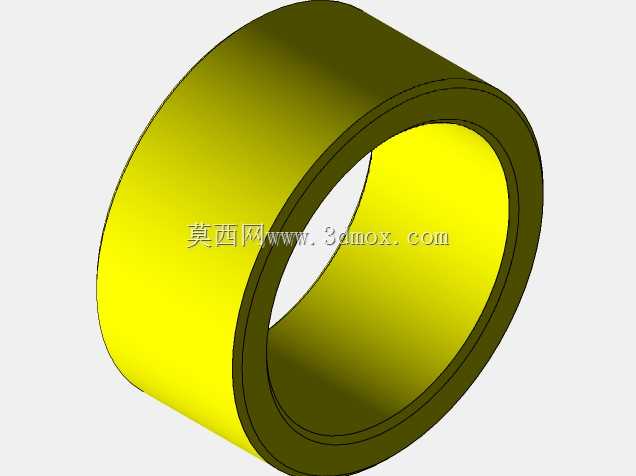

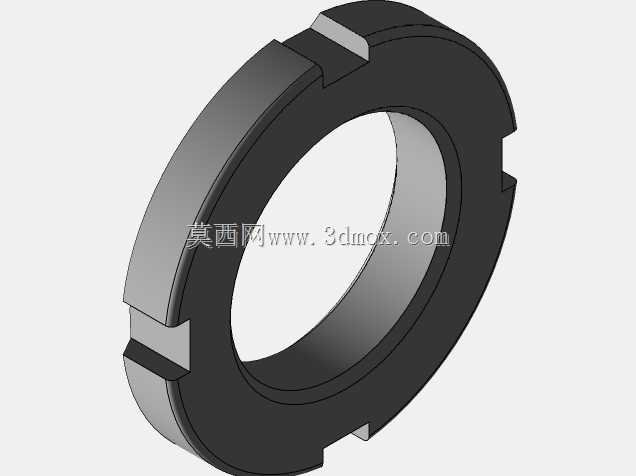

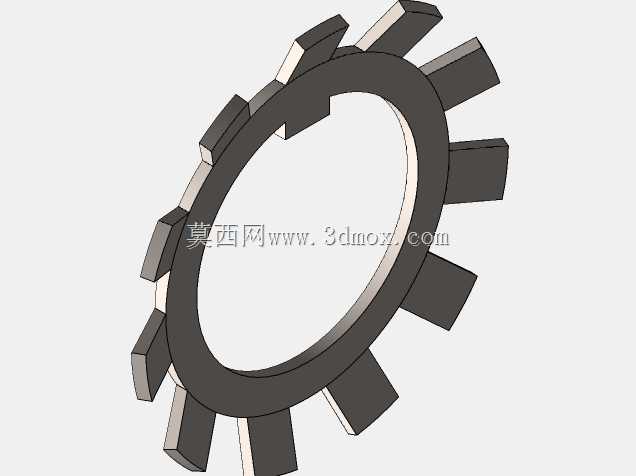

这套枢轴组件的结构设计，核心围绕重载铰接场景的载荷传递需求展开，从剖视结构能清晰看到轴体与周边支撑、限位部件的配合逻辑，在工程机械铰接部、自动化设备翻转工位、重型门体铰接支撑这类需要承受径向载荷同时兼顾转动顺畅度的场景中，这类轴系结构是核心受力部件。轴体本身采用阶梯变径设计，不同轴段的直径差并非随意设定，每一处轴肩都承担着定位功能：中间段的大直径轴身直接与滚动轴承的内圈配合，轴肩高度严格控制在轴承内圈倒角的允许范围内，既保证轴承安装到位后不会发生轴向窜动，又不会因为轴肩过高挡住轴承拆卸时的拉马受力位，给后期维护预留操作空间。两端伸出的轴段做了扁位与卡槽结构，扁位用于和外部摆臂、传动件实现周向固定，避免转动过程中发生打滑，卡槽则用于安装轴用挡圈，对外部连接件做轴向限位，防止负载作用下连接件从轴端脱出。支撑座部分采用剖分式的腔体结构，腔体内部的台阶面与轴承外圈配合，腔体两端的密封槽位可以安装毡圈或者骨架油封，阻挡外界粉尘、切削液进入轴承滚道，同时避免轴承润滑脂外泄，适配多粉尘、有喷淋的工业作业环境。从安装边界来看，支撑座的外侧法兰面预留了均匀分布的螺栓过孔，安装时可以直接通过螺栓将整个枢轴组件固定在设备机架上，不需要额外设计定制安装座，能大幅缩短设备的装配周期。设计过程中特意将轴承的安装位置设置在支撑腔体的中部，让轴体承受的径向载荷能均匀传递到两侧的支撑点上，避免单侧受力导致轴体产生弯曲疲劳，同时轴体内部还预留了润滑通道，注油嘴可以直接设置在轴端，定期加注润滑脂就能直接到达轴承滚道与轴体配合面，不需要拆解整个组件就能完成日常维护。轴体与支撑座之间还设置了耐磨衬套层，即使在频繁往复转动的工况下，衬套先发生磨损，后期只需要更换衬套就能恢复组件的配合精度，不用整体更换轴体或者支撑座，能有效降低设备的全生命周期维护成本。整个组件的配合公差经过严谨校核，轴承与轴的配合采用基孔制过渡配合，轴承与支撑座腔体的配合采用基轴制间隙配合，既保证轴承内圈与轴同步转动，又能让外圈在腔体里有微小的游动余量，补偿加工与安装过程中产生的同轴度误差，避免轴承出现卡滞、过早点蚀的问题。
