电动驱动旋转给料阀三维结构设计

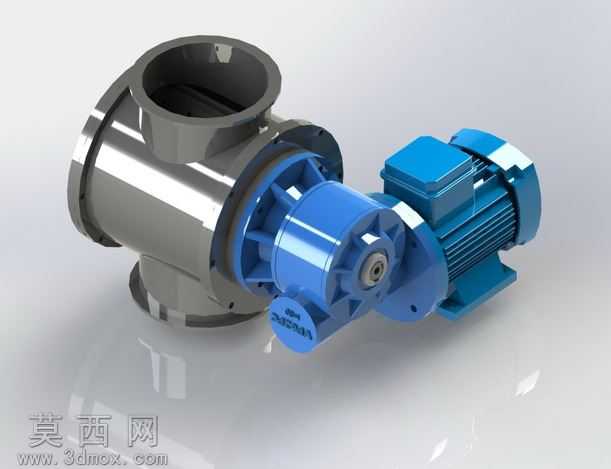

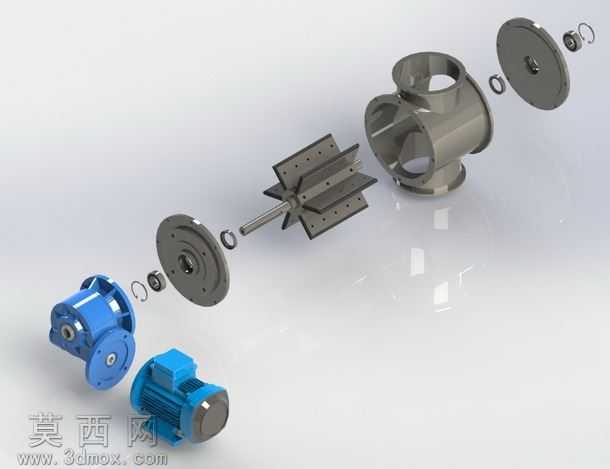

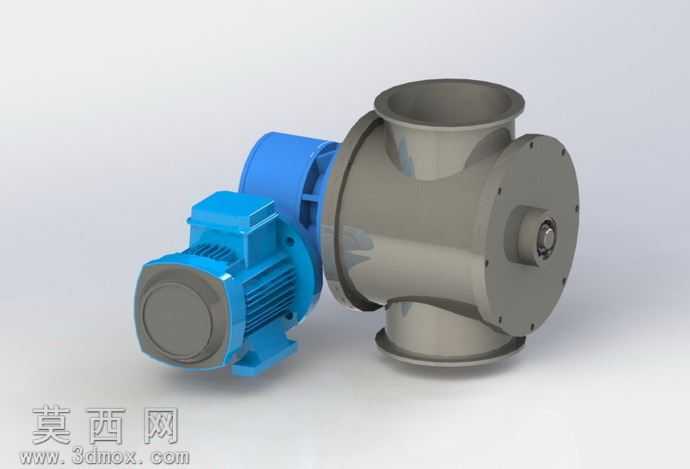

本作品为电动驱动型旋转给料阀的三维建模成果，建模过程严格遵循工业阀门的实际设计规范，先通过基准面定位完成整体装配骨架的搭建，依次划分出驱动电机、连接传动段、阀体腔体、上下连接法兰、端盖密封组件等核心模块的空间位置，确保各部件的装配公差符合机械设计的常规配合要求。建模阶段对阀体的上下圆形法兰接口做了精准的尺寸匹配，法兰端面的螺栓孔采用圆周阵列方式生成，保证孔位的等分精度符合管道连接的安装标准；阀体内部的转子腔体采用回转特征构建，内壁做了平滑过渡处理，避免物料输送过程中出现卡滞、残留的问题。驱动端的蓝色减速电机部分，独立完成了电机外壳散热筋、接线盒、输出端连接法兰的细节建模，散热筋采用线性阵列特征均匀排布在电机壳体表面，还原了工业电机的真实外观结构；电机与阀体之间的连接支座做了加强筋结构设计，提升传动段的结构强度，避免运行过程中出现连接松动的问题。材质与渲染阶段，为阀体主体部分赋予了哑光铸钢材质，调整材质的粗糙度与金属度参数，还原铸铁阀体的磨砂金属质感；驱动电机部分赋予了亮蓝色工业烤漆材质，适当添加轻微的反光效果，区分阀体与驱动部件的视觉层次；端盖的紧固螺栓、输出轴部分赋予了亮面不锈钢材质，突出金属加工件的光洁质感；渲染时采用柔和的工业产品布光方案，主光源从侧上方打亮模型主体，辅助光源补充暗部细节，避免出现大面积死黑区域，清晰展现各部件的结构轮廓与装配关系。结构设计上，该旋转阀采用侧装直连驱动的布局，电机输出轴直接连接阀体内的转子部件，省去了额外的传动链条或皮带结构，整体结构紧凑，安装占用空间小；阀体上下为直通式圆形接口，可直接对接上下方的物料输送管道，适用于粉体、颗粒物料的定量卸料、锁气给料工况；端盖部分采用螺栓紧固的可拆卸结构，方便后期对内部转子、密封件进行维护更换，密封位置预留了标准密封件的安装槽位，可适配填料密封或机械密封方案，满足不同压力工况的使用需求。整个建模过程全程保证各部件的可装配性，所有特征均采用参数化方式构建，可根据实际工况需求调整通径尺寸、电机功率、法兰规格等参数，具备较高的设计复用价值。
