铝制赛车燃油箱配套安装法兰盖结构

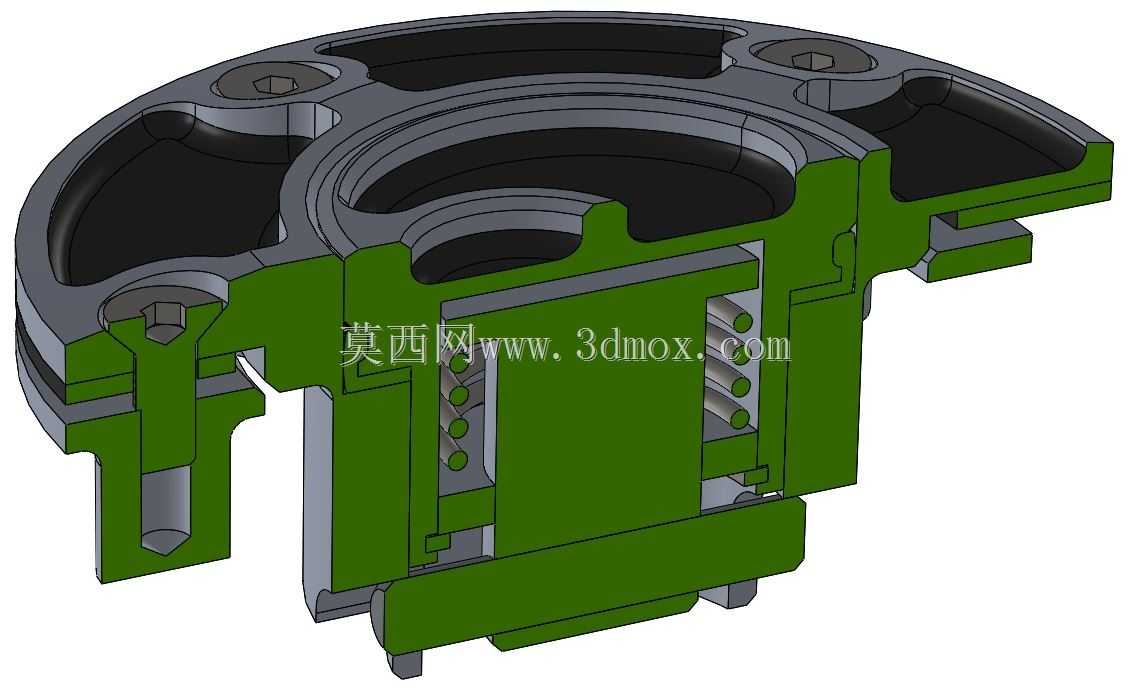

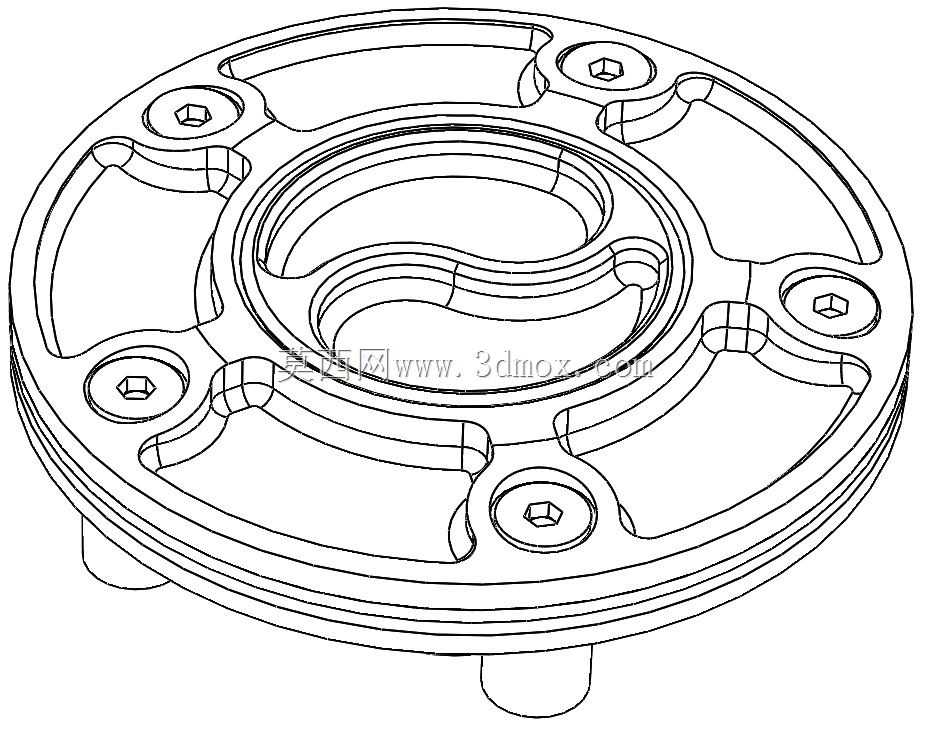

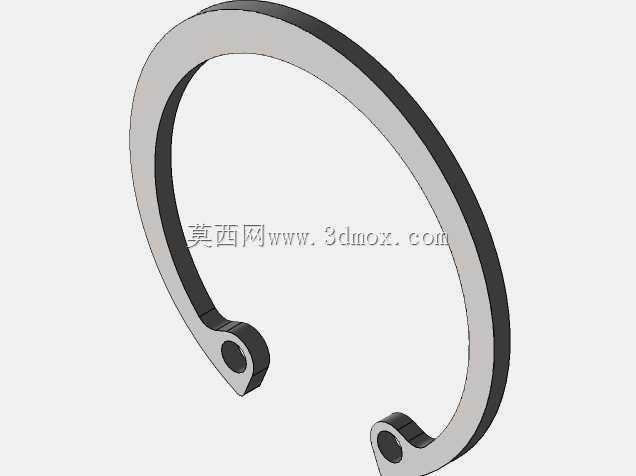

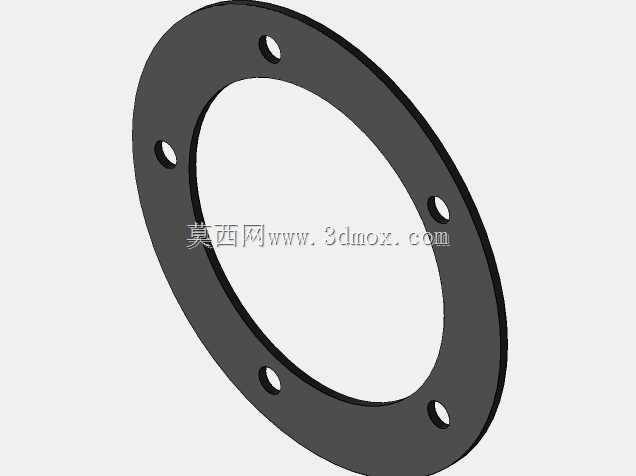

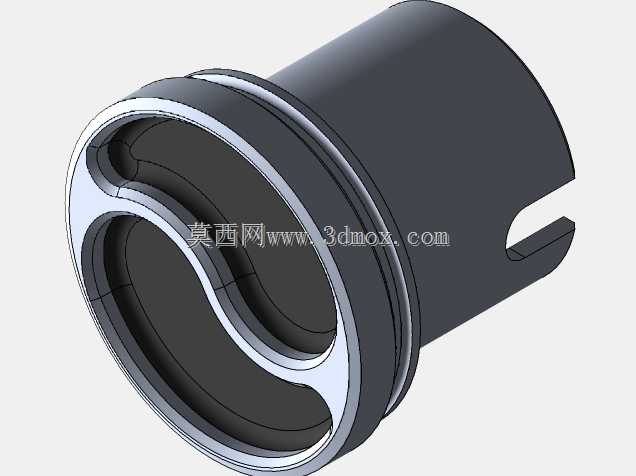

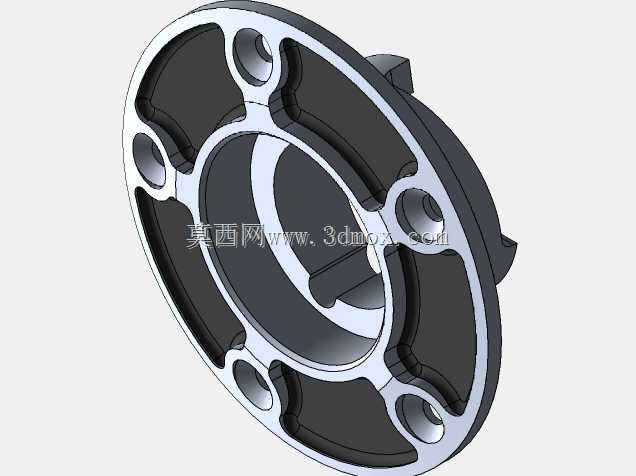

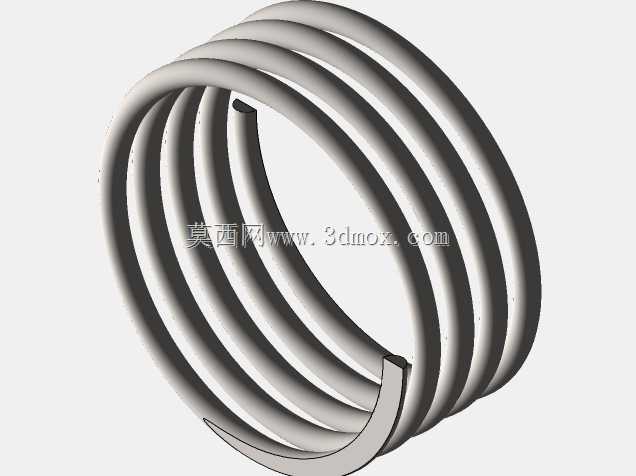

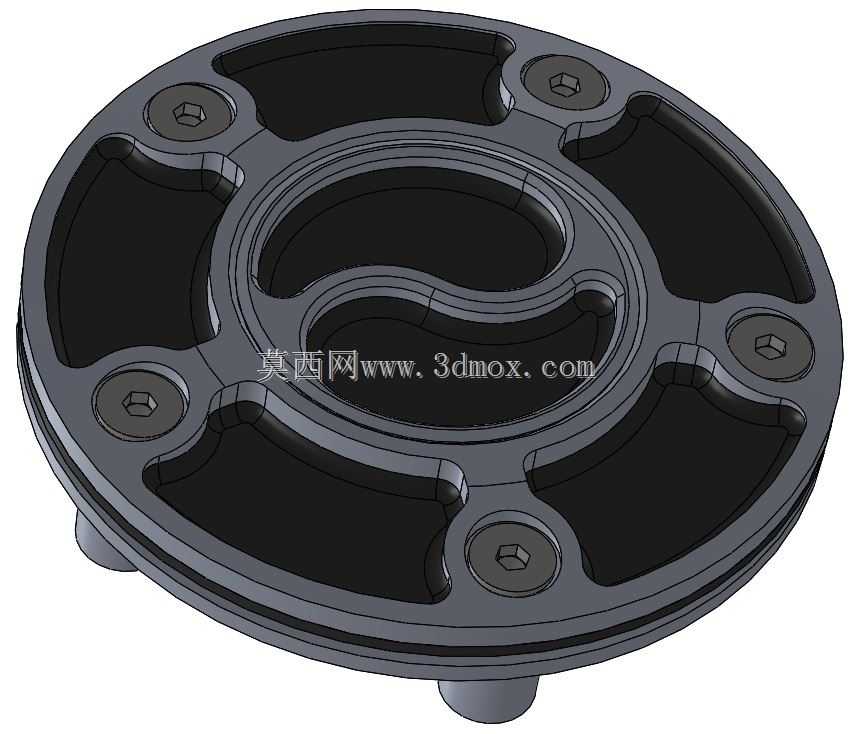

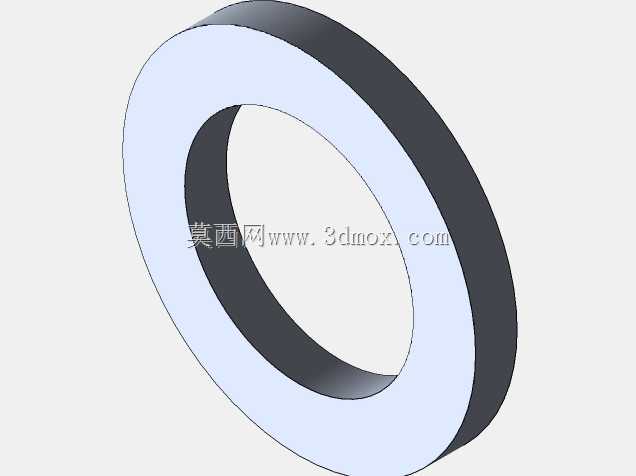

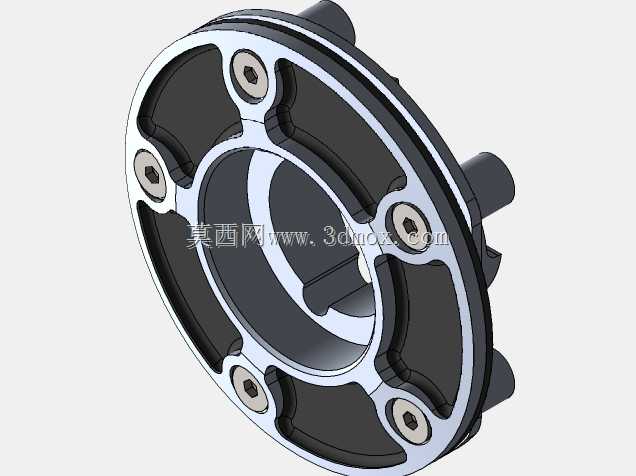

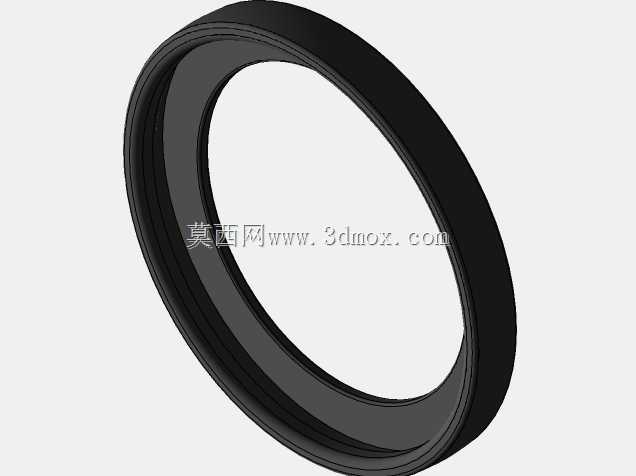

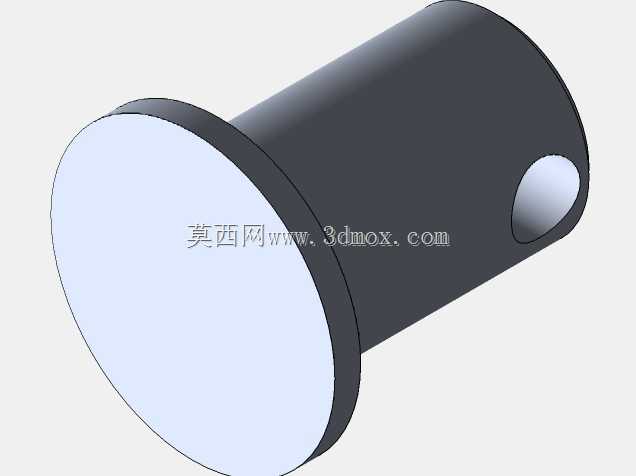

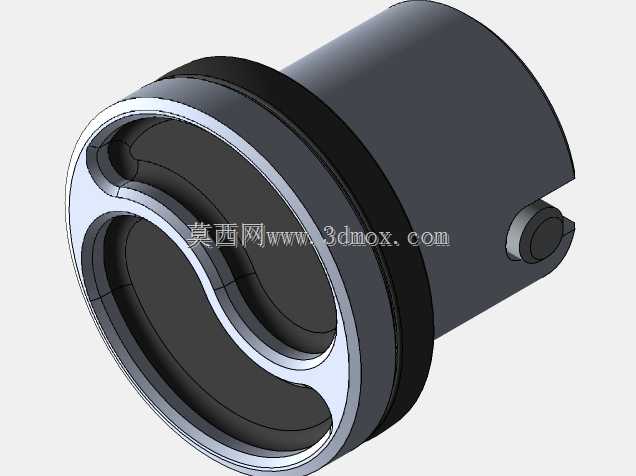

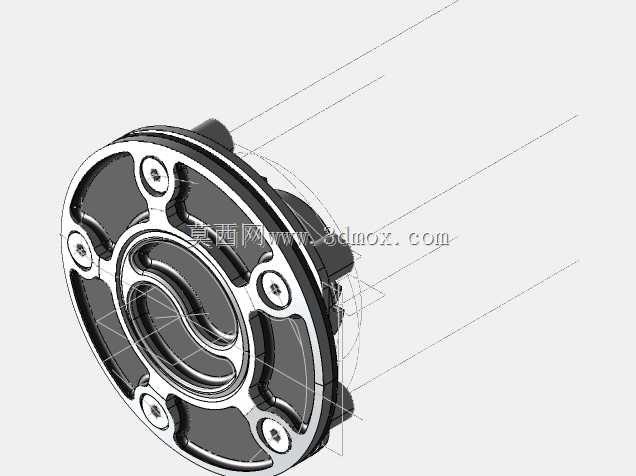

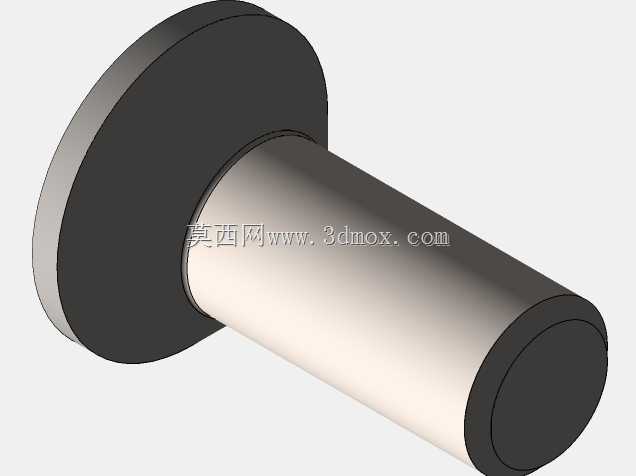

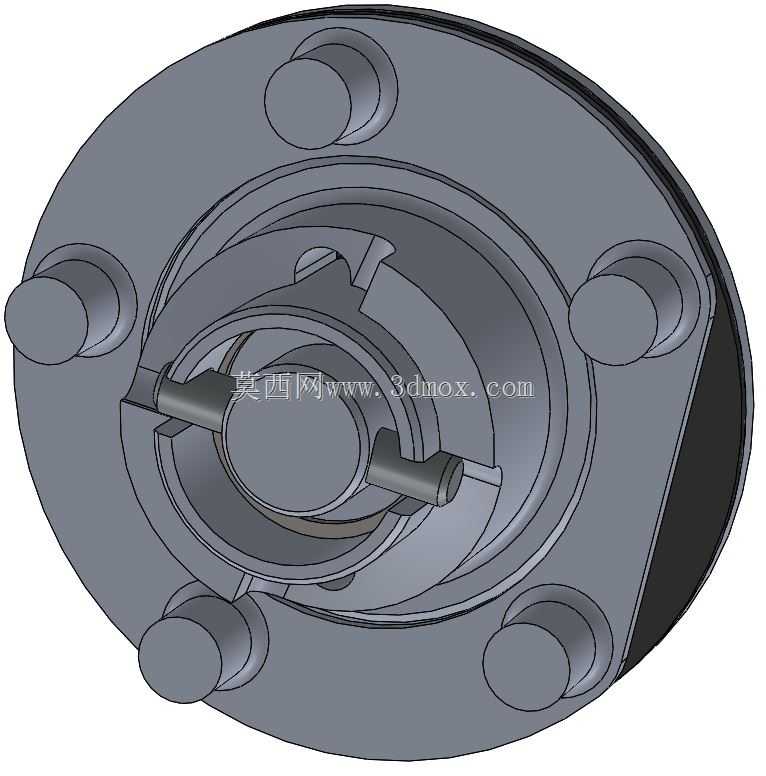

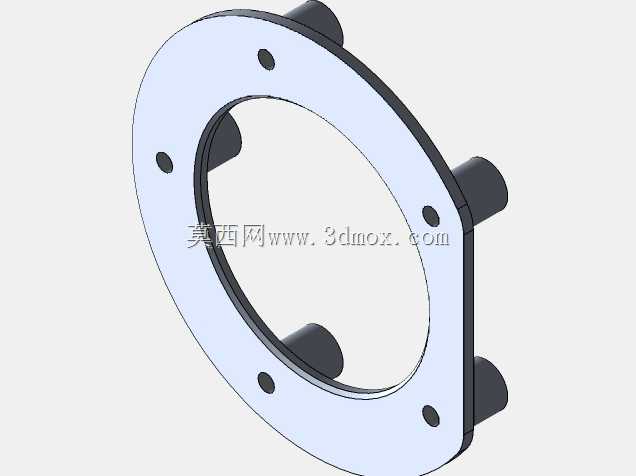

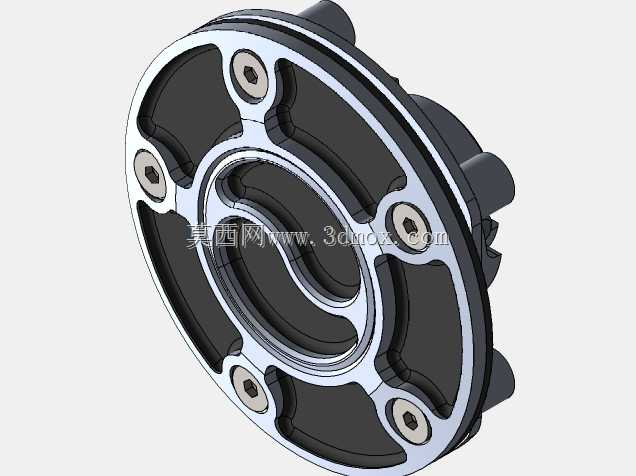

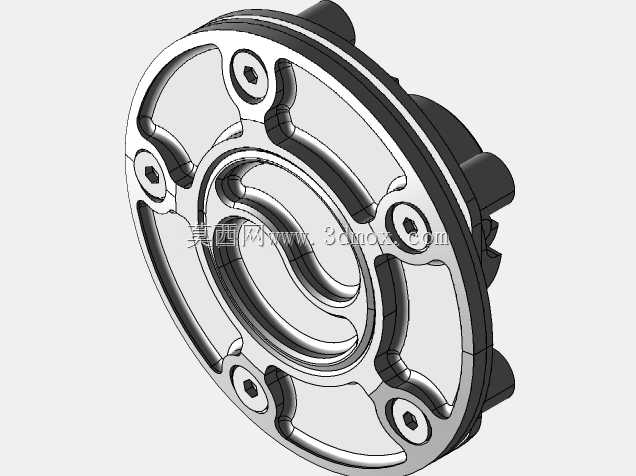

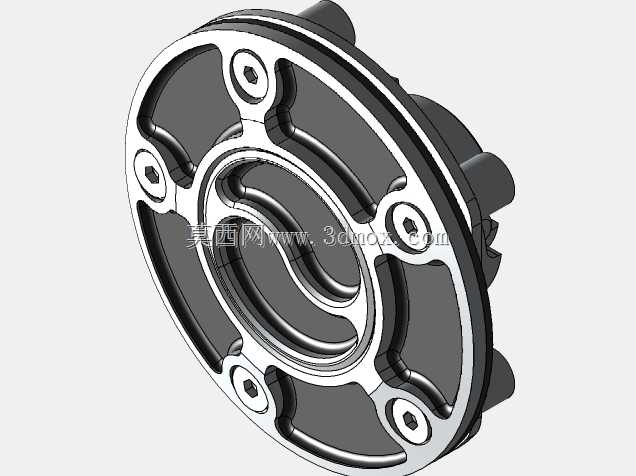

该零件属于竞速类摩托车燃油供给系统的配套安装结构件，主要适配铝制焊接式赛车燃油箱的顶部密封安装场景，在场地巡回赛、公路竞速类摩托赛事的改装与整车制造环节中应用广泛，核心作用是为油箱顶部的密封盖板提供可靠的安装定位基准，同时承担油箱加注口周边的结构强化功能。从实际使用场景来看，赛事工况下车辆会持续承受高频振动、大角度侧倾以及瞬时加速度冲击，普通民用摩托的油箱盖安装结构往往会因为焊接区域应力集中出现焊缝开裂、密封失效的问题，这个结构件在设计时特意做了安装面的环形加强筋布局，六个均匀分布的安装凸台分别对应M6螺钉的安装位，其中五个为贯穿式螺钉过孔，用来穿过螺钉将顶部盖板压紧在油箱上表面，剩余的凸台做了定位销孔设计，装配时可以先通过定位销完成零件与油箱焊接基准的对位，避免焊接过程中出现位置偏移导致后续盖板无法装配。零件的主体轮廓采用圆形对称设计，最大外圆边界控制在120mm范围内，整体厚度不超过18mm，不会占用过多的油箱顶部布置空间，给周边的油管固定座、油位传感器走线预留了足够的安装间隙。设计阶段特意将零件与油箱接触的底面做了整面平面度管控，焊接时采用满焊工艺将零件底面与铝制油箱壳体完全熔接，焊接后不需要额外做大面积的平面修磨，只需要对螺钉过孔的位置做去毛刺处理即可进入后续装配工序。环形分布的镂空结构并非单纯为了减重，一方面可以减少零件与油箱壳体的接触面积，降低焊接过程中因为热传导导致的油箱壳体变形量，另一方面可以在车辆行驶过程中引导气流带走油箱顶部的局部热量，避免长时间高负荷工况下燃油箱内部温度过高产生气阻。安装孔的位置度公差控制在0.1mm以内，确保五个M6螺钉装配时受力均匀，不会出现单个螺钉应力过载断裂的问题，同时密封面的环形凸台可以适配厚度2mm的耐油橡胶密封垫，装配后可以承受0.3bar的内部压力不出现渗漏，完全满足赛事车辆激烈驾驶时的燃油密封要求。零件外侧的凸起卡扣结构是为了配合快拆式油箱外盖设计，不需要额外加装卡扣座就可以实现外盖的快速开合，满足赛事过程中快速加注燃油的操作需求，整体结构没有多余的冗余设计，所有的型面变化都对应实际的功能需求，在保证结构强度的前提下尽可能控制零件重量，符合竞速车辆轻量化的设计原则。
