08B-1规格滚子链条自动张紧装置

链传动作为机械传动系统中应用极广的动力传递形式，在轻工输送、农机传动、小型设备动力传输场景中十分常见，但链条在长期运行后会因销轴、套筒磨损出现节距伸长，进而引发跳齿、脱链、传动异响、传动精度下降等问题，这款张紧装置正是针对08B-1规格、对应1/2×5/16英寸参数的滚子链条设计的配套张紧部件，可在不改动原有传动布局的前提下，为链传动系统提供持续稳定的张紧力补偿。

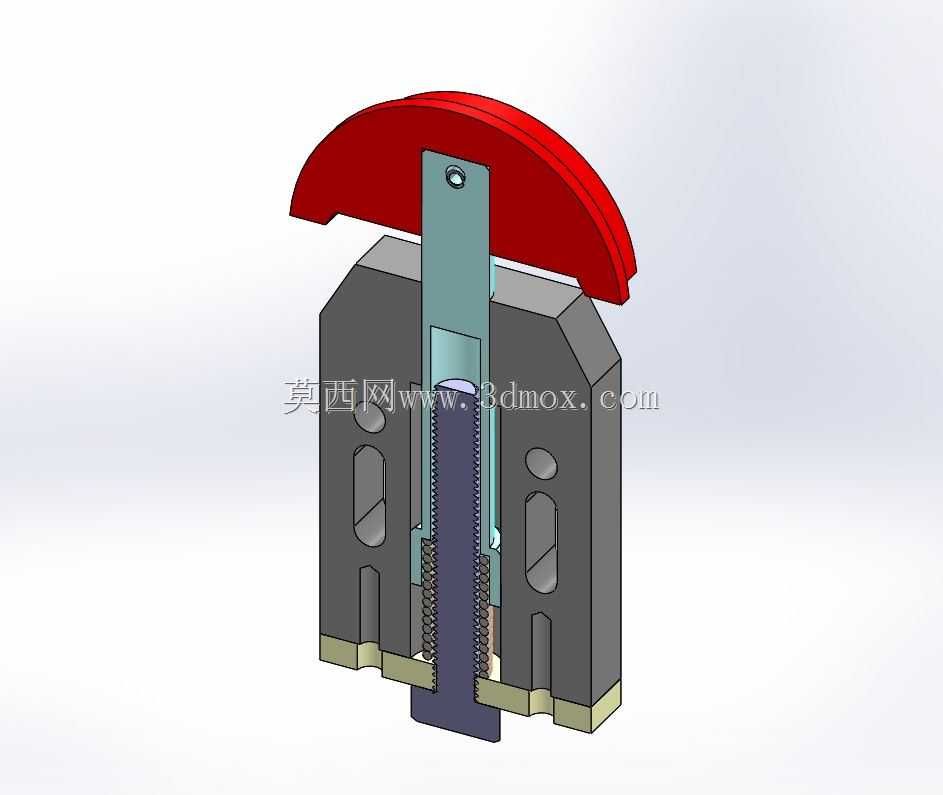

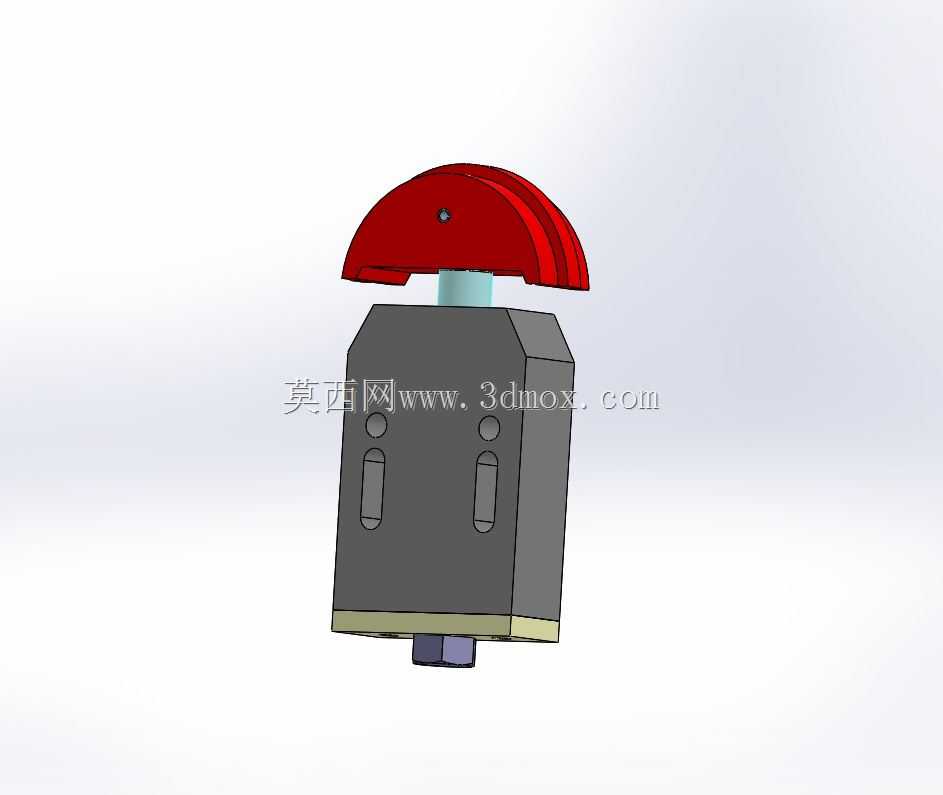

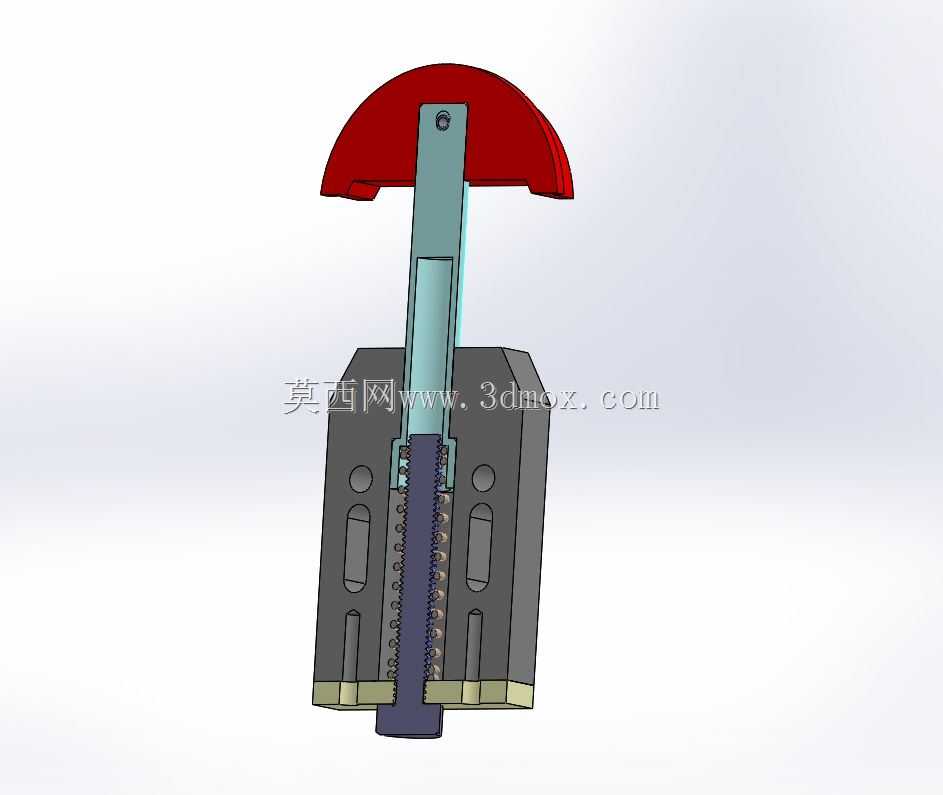

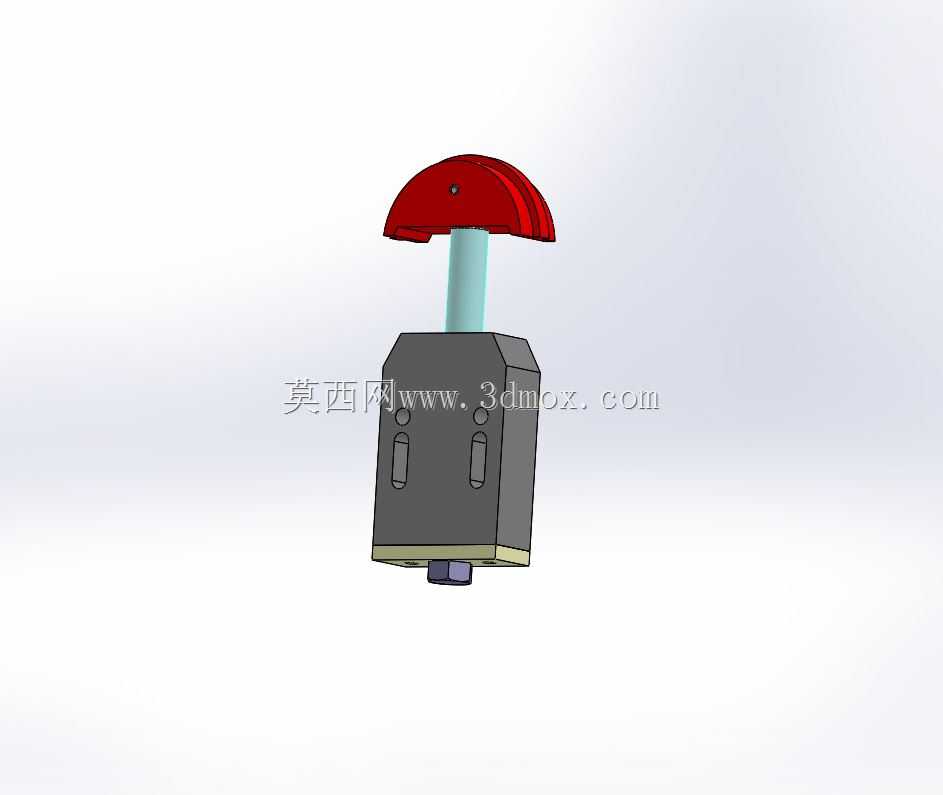

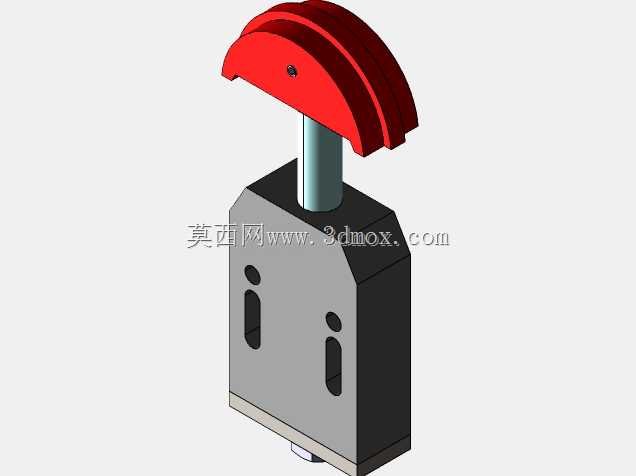

从结构设计逻辑来看，这款张紧装置采用了分体式模块化结构，下部为带双侧安装卡槽的方形基座，基座上预留的两个对称安装槽可适配不同厚度的安装板，安装时无需在设备机架上加工复杂的定位孔，仅需通过螺栓穿过卡槽即可完成初步固定，还可根据链条实际松弛量调整基座的安装高度，适配不同中心距的链传动布局。基座内部集成了弹性抵紧结构，可向上输出恒定的轴向推力，中间的导向柱与基座内孔采用小间隙配合，保证顶出动作无卡滞，避免出现偏磨导致的张紧力不均问题。上部的弧形抵紧头采用与链板外缘匹配的圆弧轮廓，接触时可均匀贴合链条外链板外侧，不会对链节、滚子造成局部挤压损伤，弧形结构还可在链条运行过程中随链条的小幅横向窜动自适应调整接触角度，避免硬接触带来的额外磨损。

在实际工况应用中，这款张紧装置无需额外配套动力源，依靠内部弹性元件的预紧力即可自动补偿链条磨损带来的伸长量，相比传统的定期拆链调整、张紧轮偏心调整方式，可大幅降低设备运维频次，尤其适合安装位置局促、日常运维难以触及的传动点位。设计时充分考虑了安装边界限制，整体结构紧凑，基座的方形轮廓可直接嵌入设备机架的预留安装位，上部弧形头的伸出行程覆盖了08B-1链条全生命周期的磨损伸长量，无需中途调整安装位置即可覆盖从新链装配到链条达到磨损极限的全使用周期。导向柱的长度经过匹配计算，在最大伸出位置时仍有足够的配合长度留在基座内，不会出现顶出歪斜、卡滞的问题，弧形抵紧头的宽度略宽于08B-1链条的总宽度，保证链条在运行过程中出现小幅横向偏移时仍能保持有效接触，不会出现滑脱失效的情况。

从结构细节来看，基座底部的定位凸台可与安装板上的定位槽配合，实现快速定位安装，减少现场装配时的调整时间，各部件的配合公差经过合理匹配，既保证动作顺畅，又不会因间隙过大出现晃动异响，在常规的车间运行环境下，可长期稳定工作，无需频繁维护。
