集成RJ45与双USB接口的屏蔽式连接器壳体

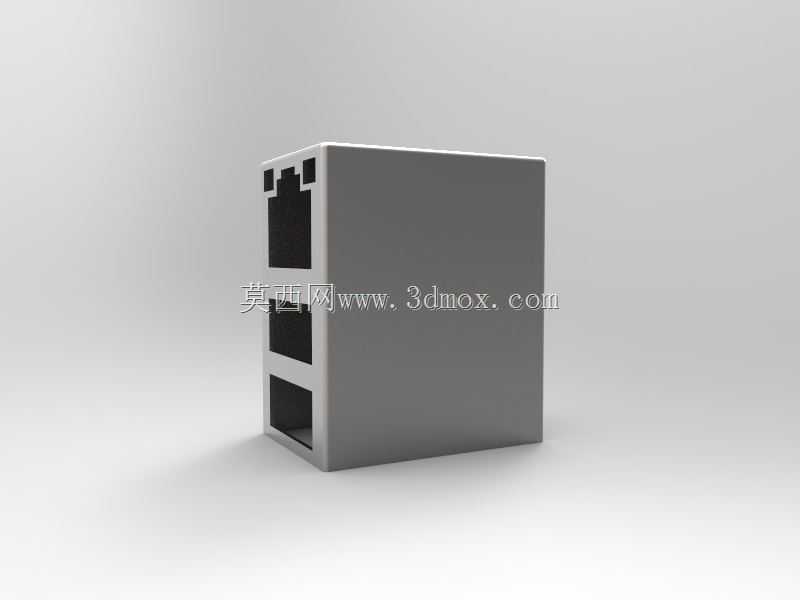

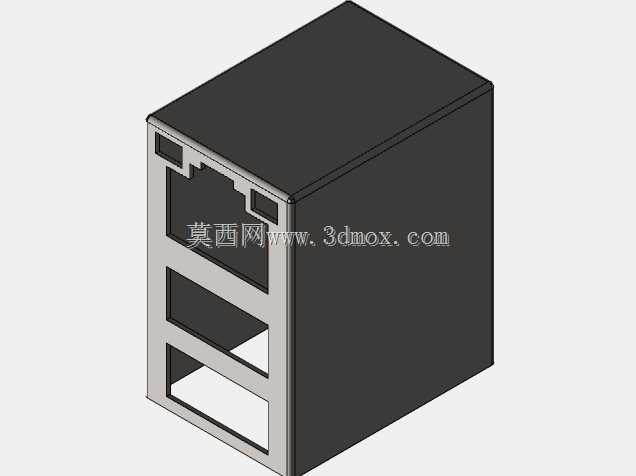

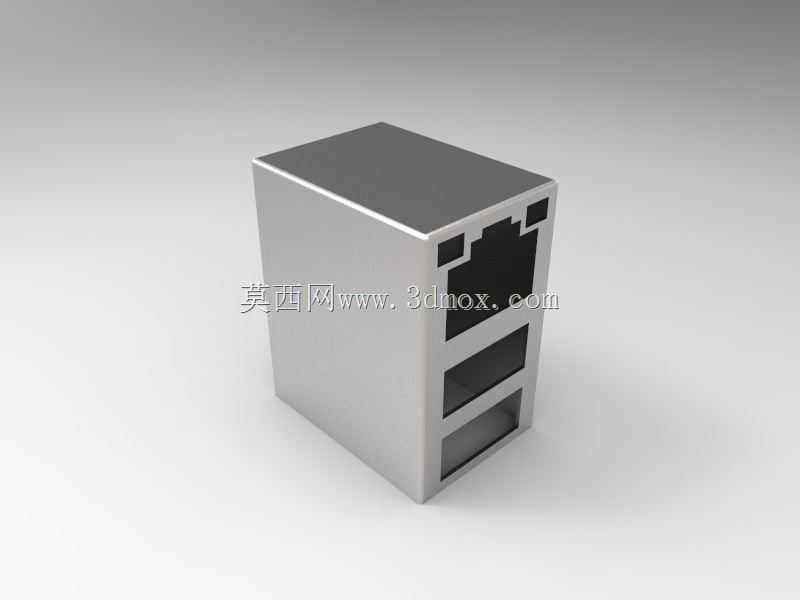

这类集成RJ45与双USB的屏蔽连接器，多应用在工业控制机柜、嵌入式工控主板、网络通信终端设备的面板端，解决设备同时接入有线网络与USB外设时的信号串扰问题，在车间强电磁干扰环境下，能有效降低周边变频器、伺服电机产生的电磁噪声对网口传输、USB数据交互的影响，避免出现网络丢包、USB外设识别异常等现场常见故障。从结构设计逻辑来看，壳体采用一体式金属屏蔽结构，整体为方正的冲压折弯成型腔体，腔体内部预留了RJ45母座、两个USB母座的安装卡位，三个接口的开口位置在同一侧端面，布局紧凑，适配设备面板的集中开孔需求，安装时可直接卡入面板预设的方孔，侧边预留的弹片结构能在卡入后与面板金属层紧密贴合，形成连续的接地通路，保障屏蔽效能的连续性。设计过程中优先考虑了安装边界的适配性，壳体的外轮廓尺寸严格匹配常规工控面板的接口开孔模数，宽度方向刚好覆盖三个接口的排布间距，深度方向预留了母座插针与内部PCB板焊接的避让空间，不会出现安装后与板上其他元器件干涉的问题，壳体壁厚控制在合理范围，既保证冲压成型后的结构强度，避免插拔接口时出现壳体变形，也不会占用过多设备内部的布局空间。实际选型应用时，这类屏蔽壳体需要和对应的绝缘胶芯、金属插针配套压合组装，组装后壳体的接地引脚需要直接连接PCB的接地覆铜层，才能将接口处耦合的电磁干扰直接导走，相比无屏蔽的塑料接口组件，在工业现场的传输稳定性提升十分明显，尤其是在千兆网络传输、USB2.0以上速率的外设连接场景下，能有效减少信号重传次数，提升设备通信的可靠性。壳体的接口开口边缘做了内卷边处理，避免插拔接头时划伤操作人员，也能引导接头顺利对位插入，减少插针被碰歪的概率，适配日常运维中频繁插拔外设的使用需求。
