紧凑型MT3608升压2A电源转换模块

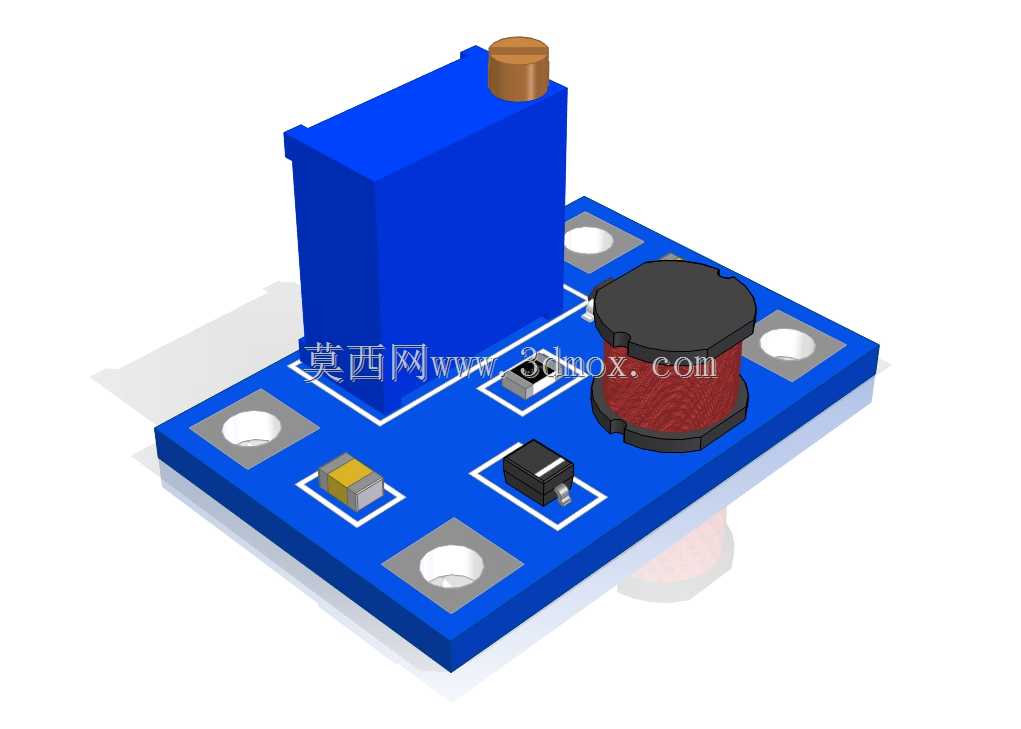

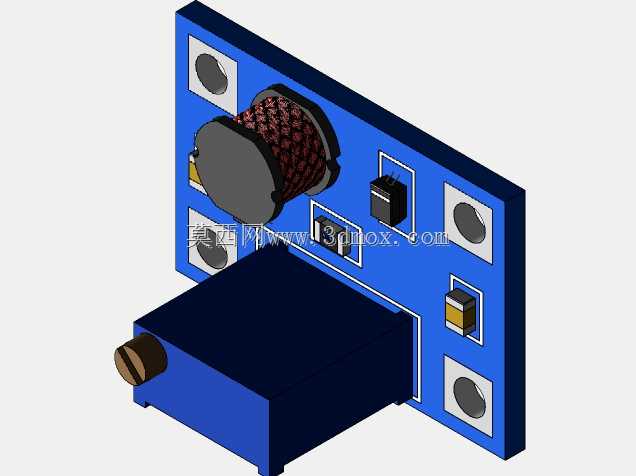

在便携电子设备、小型物联网终端、低压供电改造这类场景里，经常会遇到输入电压达不到负载额定工作要求的情况，比如单节锂电池3.7V供电需要给5V工作的传感器、通信模块供电，这时候就需要小体积的升压转换单元来完成电压匹配，这款紧凑型升压模块就是针对这类空间受限的低压升压实装需求设计的。从实际使用角度看，模块核心采用MT3608升压控制方案，持续输出电流可达2A，能覆盖绝大多数小型低功耗电子负载的供电需求，反激式的拓扑结构在小功率升压场景下转换效率表现稳定，外围搭配的功率电感、续流二极管、输入输出滤波电容都经过参数匹配，不需要使用者额外计算外围器件参数，直接接入对应电压范围的直流输入就能获得稳定的升压输出。设计上优先考虑了紧凑安装的需求，整个PCB采用蓝油阻焊工艺，板边预留四个对称的安装固定孔，既可以通过螺丝直接固定在设备壳体的预留柱位上，也能配合铜柱实现层叠安装，不会占用过多的设备内部空间；板上的大功率电感采用屏蔽封装，能降低工作时的电磁辐射，避免对周边的敏感器件造成信号干扰，顶部的蓝色塑封电解电容承担输出滤波作用，棕色的微调电位器可以在一定范围内调整输出电压值，适配不同负载的电压要求，输入输出端的焊盘做了加大处理，方便手工焊接导线或者接插件，降低小批量组装时的焊接难度。实际选型时需要注意安装边界，模块的最高器件为顶部的电解电容，安装时要预留足够的垂直空间避免和上层结构干涉，PCB板的边缘走线都做了圆角处理，不会出现尖锐边角划伤线材或者绝缘层的问题，板载的功率器件布局都考虑了散热路径，大电流走线上做了露锡加厚处理，长时间满负载工作时也能保持较低的温升，不需要额外加装散热片就能稳定工作。这类模块常被用在手持检测设备、小型太阳能供电终端、电池供电的传感节点里，相比分立元件搭焊的升压电路，一体化的模块一致性更好，不需要反复调试参数，能直接缩短产品的开发周期，结构设计时只需要按照模块的实际外轮廓预留安装位，确认输入输出的接线方向不与周边结构冲突即可，板上的器件高度差都经过优化，不会出现局部器件突出过多导致的安装卡滞问题。
