Strothmann滚轮式重载长距移载台车结构

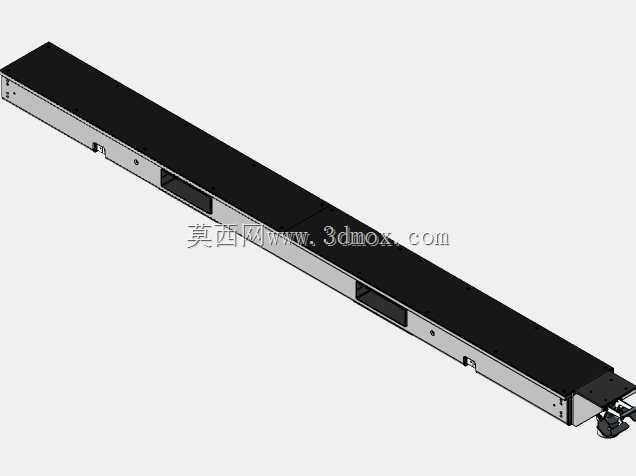

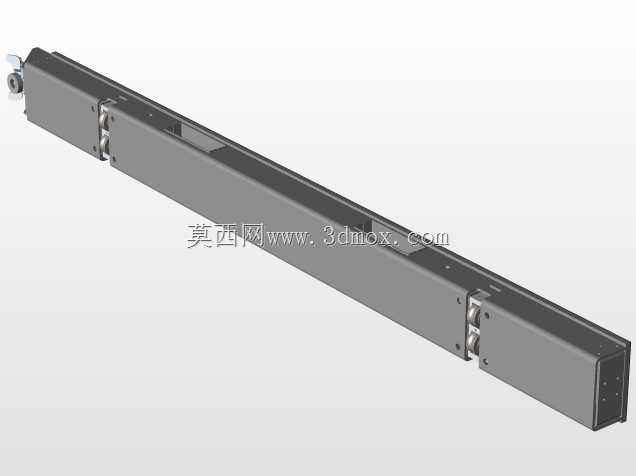

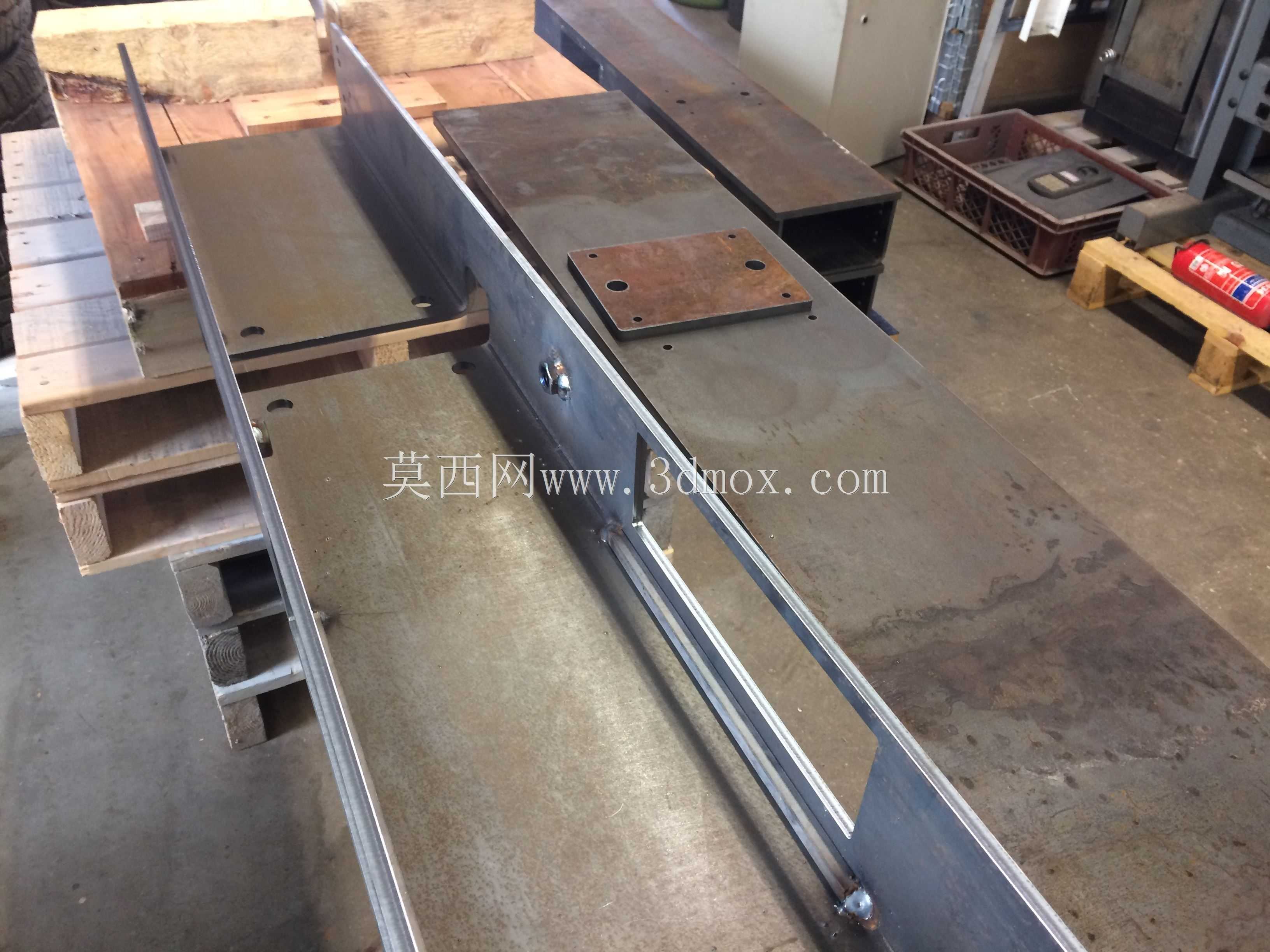

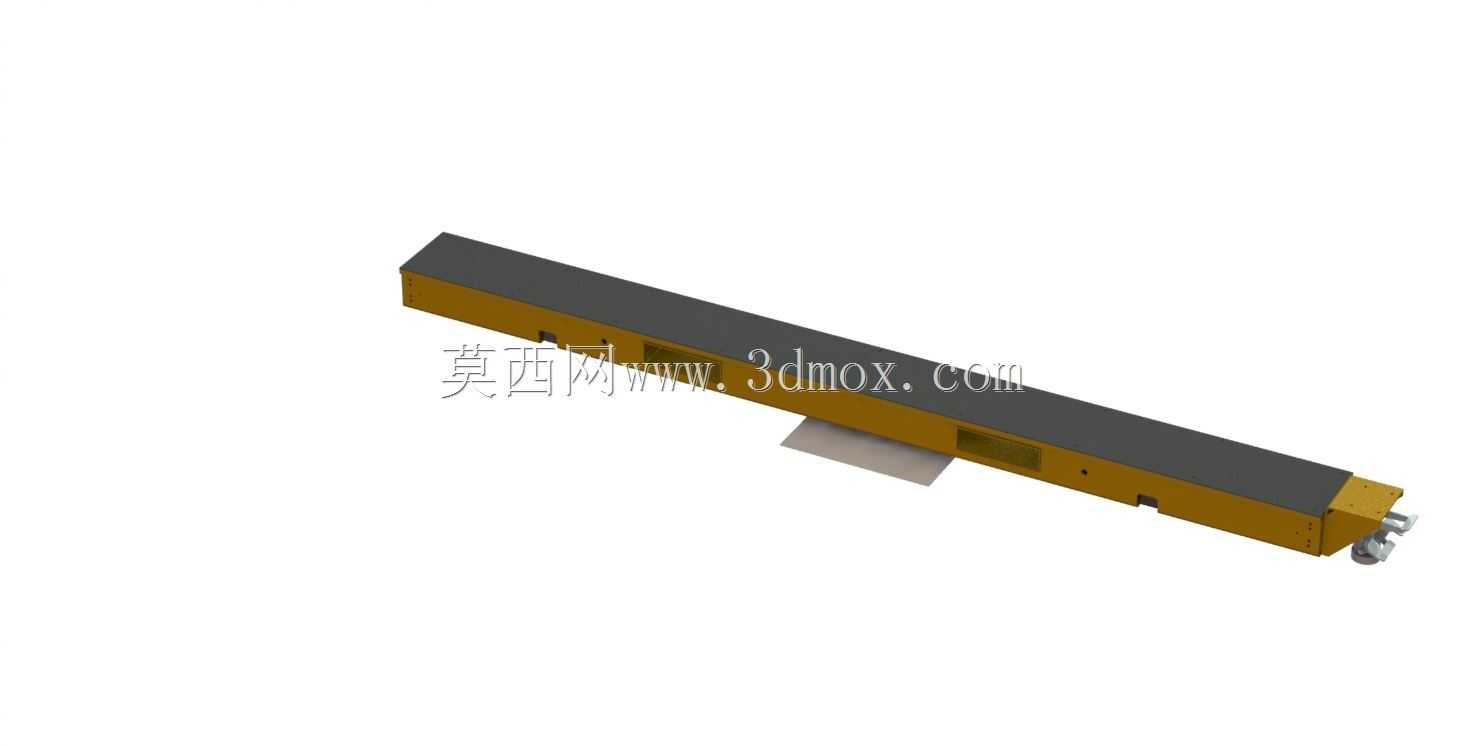

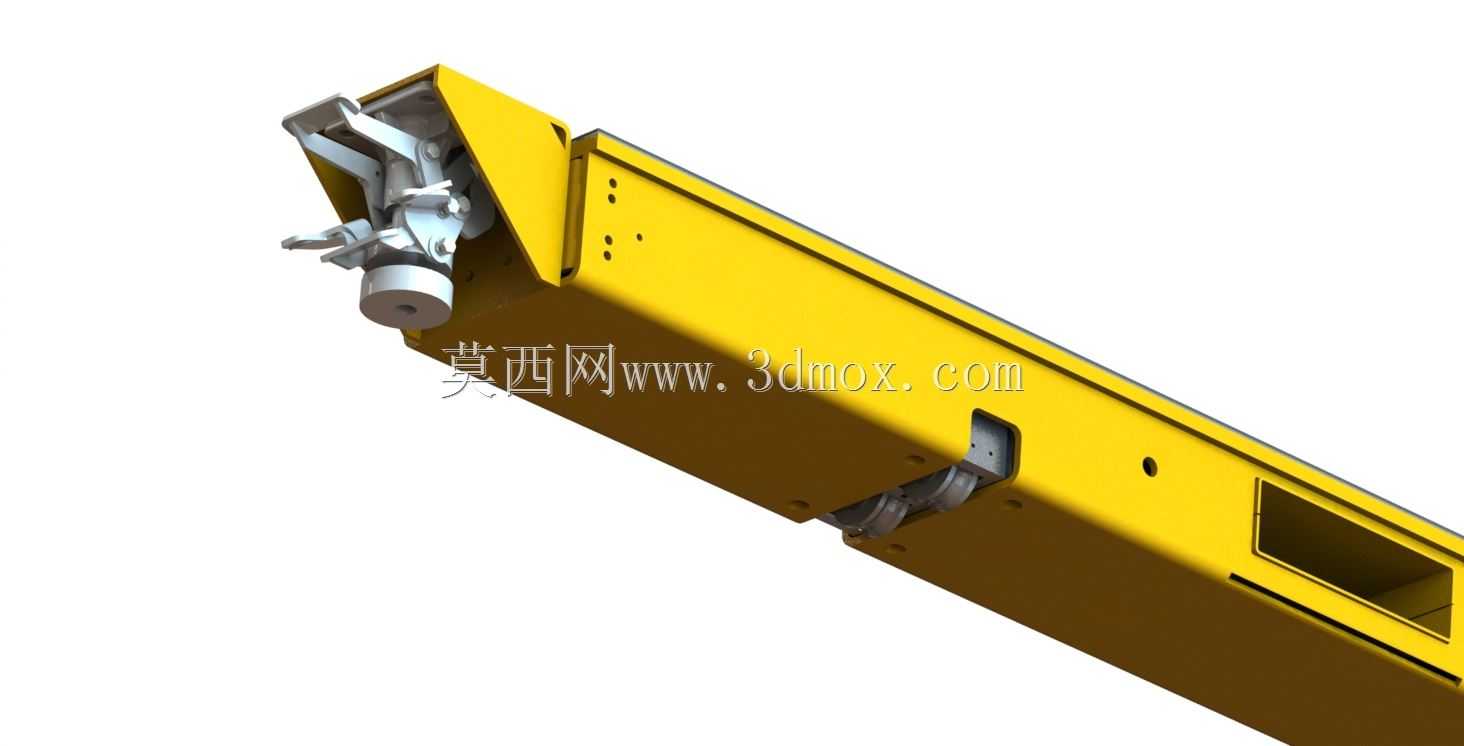

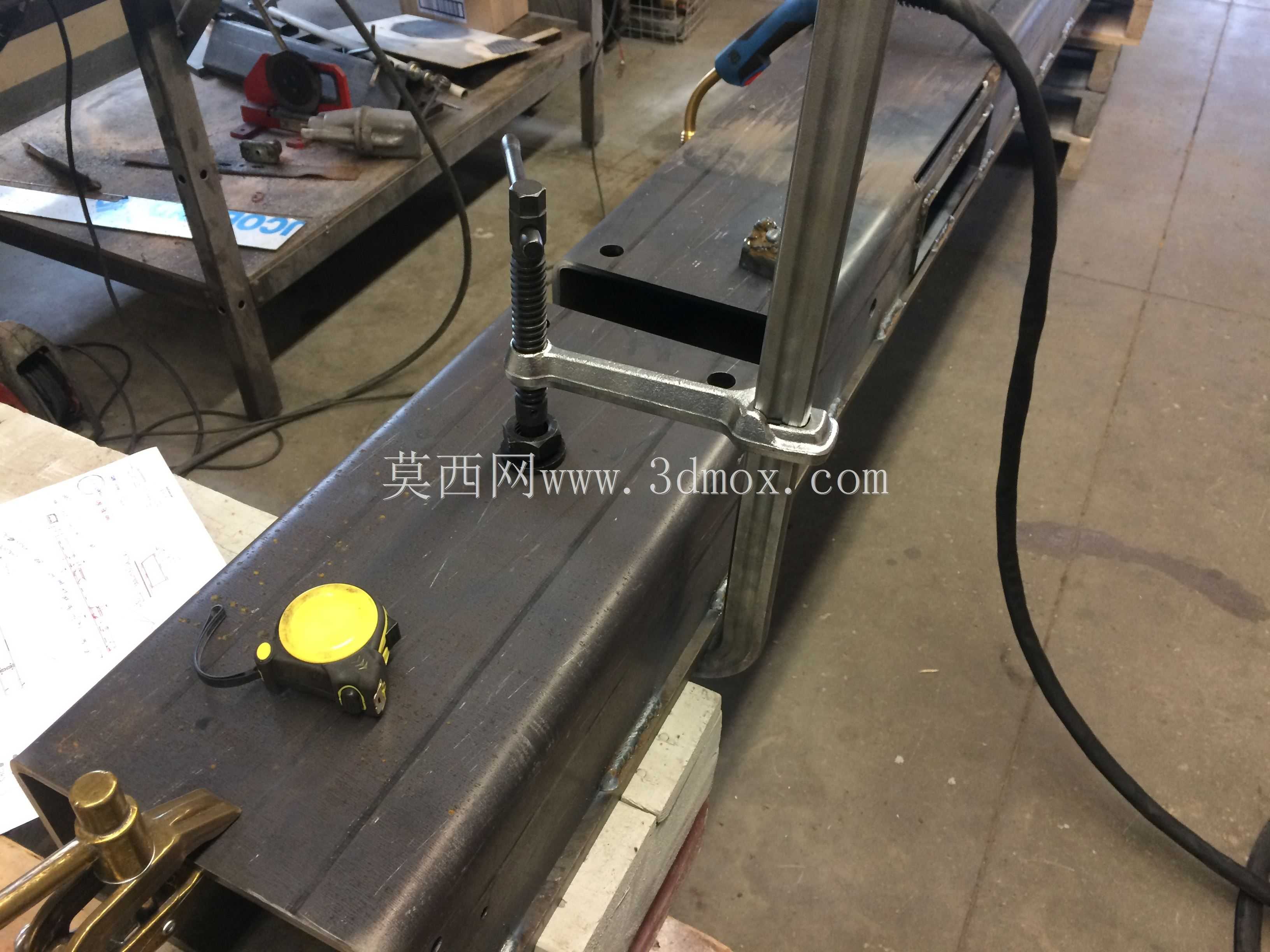

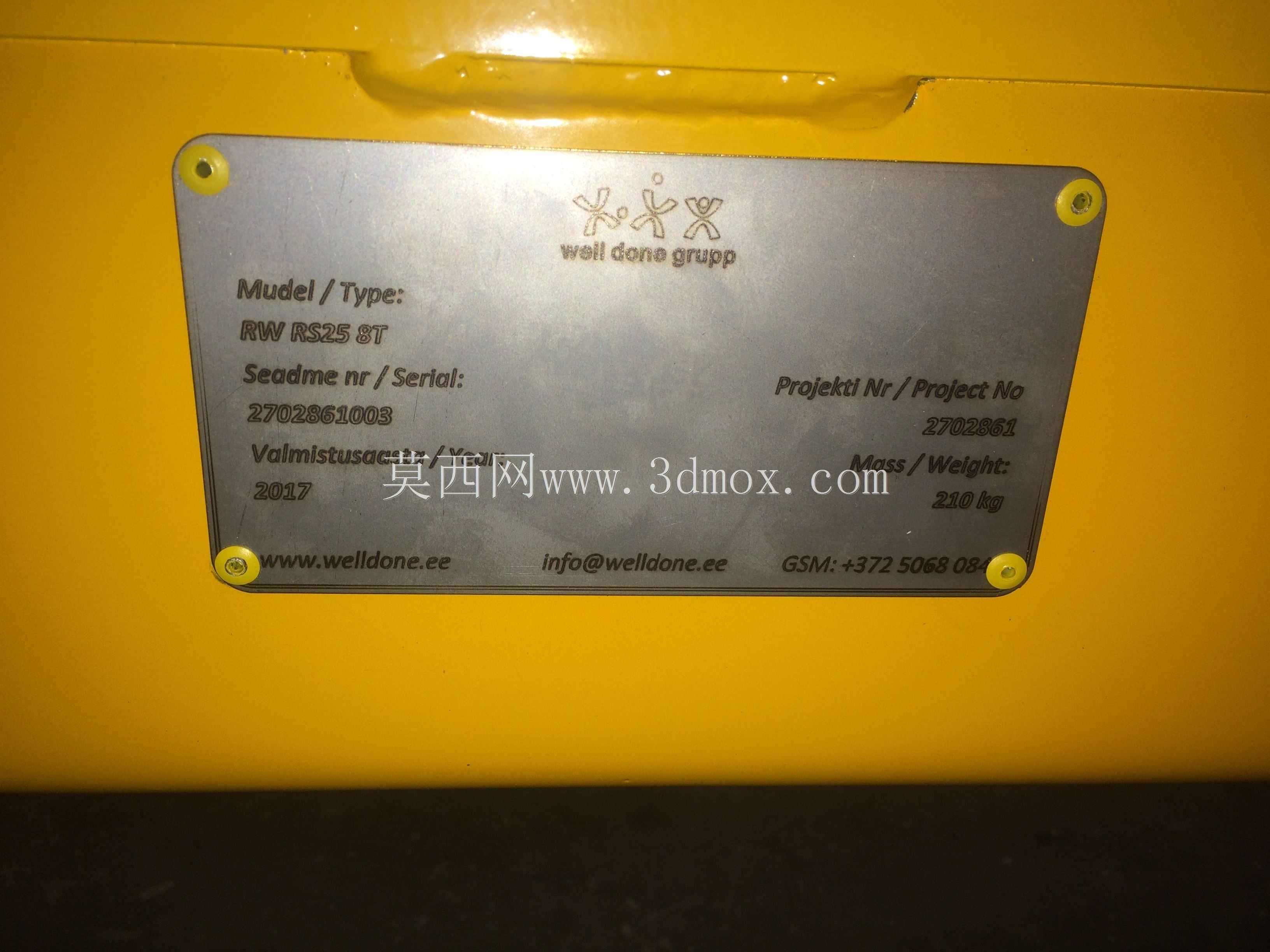

这款基于Strothmann滚轮结构设计的重载移载台车，主要面向车间内大重量长条形工件的工位间转运场景，常见于重型装备制造、钢结构加工、大型零部件装配产线中，用来替代传统行车无法覆盖的地面平面移载需求，适配车间地面固定轨道或平整硬化地坪的走行要求，可承载数吨级的长尺寸工件完成横向、纵向的工位切换，解决大跨度工件转运时的挠度变形问题。从结构设计来看，台车主体采用长条形箱型梁作为主承载框架，框架截面经过抗弯模量校核，在保证整体轻量化的同时，避免长距离承载时出现中部下挠的情况，上表面铺设的耐磨缓冲垫层可直接与工件底面接触，无需额外加装工装垫板即可减少工件表面的磕碰划伤。走行端采用Strothmann标准滚轮组件，滚轮采用淬硬轴承钢材质，配合密封式深沟球轴承，可承受较大的径向载荷与少量偏载冲击，滚轮安装座带有高度微调结构，安装时可通过调整螺栓补偿地面或轨道的平面度误差，保证四个走行轮均匀受力，避免单轮过载导致的滚轮损坏或台车卡滞。台车的驱动端布置在梁体一端，集成了传动连接接口，可适配不同规格的减速驱动单元，也可根据现场需求改为拖拽式走行结构，非驱动端采用随动滚轮设计，减少走行阻力。梁体侧面预留了多个传感器安装位与缓冲挡块安装孔，可直接加装接近开关、行程限位块与防撞胶垫，适配自动化产线的定点停靠需求，无需后期在梁体上额外钻孔加工。从安装边界来看，台车整体宽度控制在窄幅范围内，可适配车间内狭窄通道的通行要求，梁体长度可根据承载工件的长度做模块化延伸，标准段之间采用高强度螺栓拼接，无需焊接即可完成不同长度规格的快速改制，滚轮的安装基准面与梁体上表面的平行度公差控制在0.1mm每米范围内，保证走行过程中工件的水平度，避免工件偏移滑落。在实际选型应用中，这类台车常与地面导轨、顶升移载机构配合使用，组成平面重载输送系统，相比传统的链板输送、辊道输送，其结构更简单，维护成本更低，单台设备即可完成长距离的工件转运，尤其适合多品种小批量的重型工件生产场景，可根据产线布局灵活调整走行路径，不需要大规模改造车间地面基础。设计过程中重点校核了梁体的静载挠度、滚轮的接触应力、连接螺栓的剪切强度，同时考虑了车间内常见的铁屑、灰尘等恶劣工况，滚轮组件自带的密封结构可有效阻挡杂质进入轴承内部，延长维护周期，梁体表面采用喷塑处理，具备较好的防锈耐磕碰性能，适配车间复杂的使用环境。
