索尼PSP掌上游戏机外观结构建模

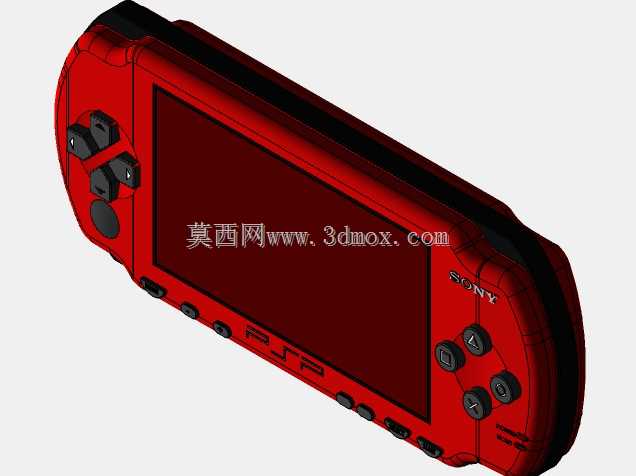

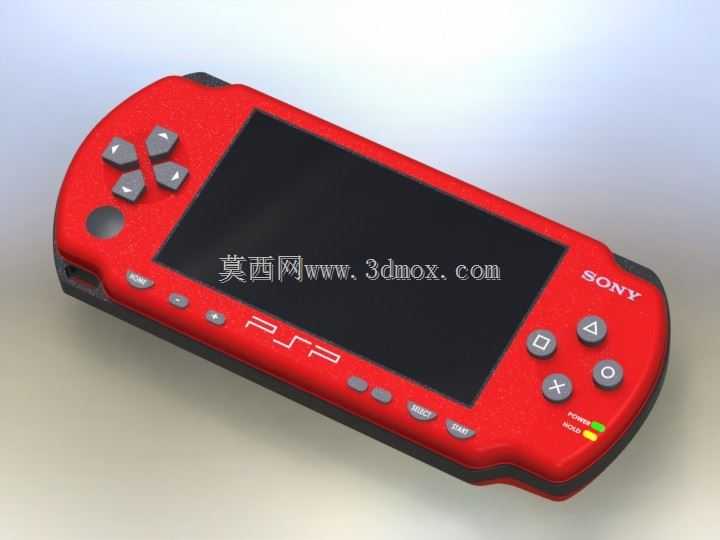

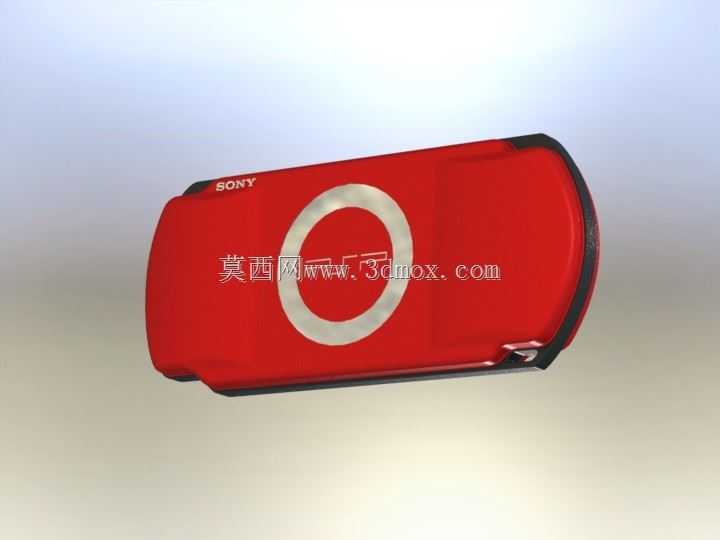

这款手持游戏终端的结构设计，首先围绕单手握持与长时间操作的人机需求展开，整机采用弧面收边的长条形壳体布局，边缘做了大圆角过渡处理，避免直角硌手的问题，背面的环形装饰区域同时兼顾了防滑触点的功能，用户握持时手指自然贴合该区域，能有效降低长时间游戏产生的握持疲劳。从结构分层来看，整机分为前壳、中框、后壳三个主要装配层级，前壳预留了屏幕安装位、功能按键排布区，按键区域的下沉深度做了精准控制，保证按压行程在1.2-1.5mm的舒适区间，同时按键边缘与壳体的间隙控制在0.15mm以内，既避免卡键问题，也能防止灰尘进入设备内部。顶部的侧边按键做了凸起式设计，用户在握持状态下食指可自然搭放在按键表面，无需调整握持姿势即可完成触发操作，侧面的接口区域做了内凹式处理，接口边缘预留了防尘塞的安装卡槽，兼顾日常使用的防护需求。背面的电池仓采用卡扣式固定结构，卡扣的扣合量设计为0.8mm，既保证电池盖固定的可靠性，也方便用户自行拆卸更换电池，电池仓周边做了一圈密封筋位，安装后盖后筋位与电池盖的胶圈紧密贴合，可实现基础的防泼溅能力。在尺寸边界控制上，整机厚度控制在23mm以内，宽度控制在74mm，适配绝大多数成年用户的手掌开合范围，重量分配上做了重心居中设计，避免单手握持时出现头重脚轻的下坠感。屏幕安装位周边做了一圈0.3mm高的支撑筋，屏幕装配后筋位刚好贴合屏幕背面的金属边框，既可以缓冲跌落时的冲击力，也能避免屏幕直接与壳体硬接触导致的碎裂问题。壳体表面采用类磨砂的质感处理，减少指纹残留的同时提升握持摩擦力，边角处做了1.5mm的壁厚加厚处理，提升设备跌落时的抗冲击能力，内部的主板安装柱高度统一，保证主板装配后处于水平状态，避免主板受力不均导致的元器件虚焊问题。扬声器开孔设置在机身底部两侧，开孔做了向内倾斜的导音结构，既保证声音传出的清晰度，也能避免平放设备时开孔被桌面完全遮挡。
