老家carrée40塑胶注塑模具结构设计

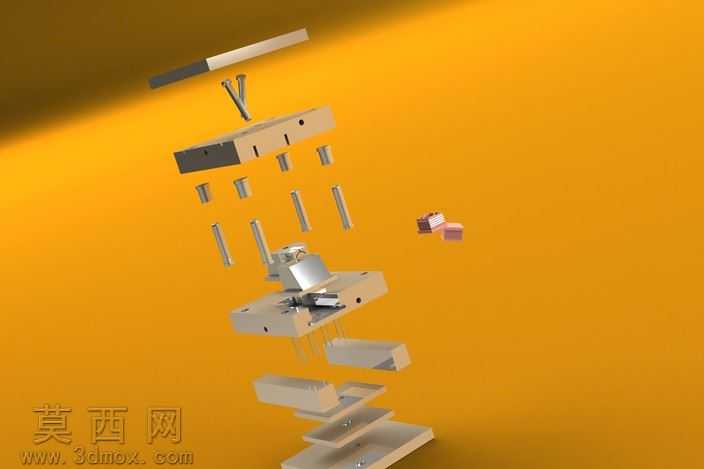

本套塑胶注塑模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，从产品分型面的合理选取开始，逐一完成型腔、型芯、浇注系统、冷却系统、顶出机构、导向定位部件以及模架各标准件的建模装配。建模阶段对各零件的配合公差做了精细化设定，保证动定模合模时的定位精度，避免成型过程中出现飞边、错位等成型缺陷。渲染环节采用暖黄色纯色背景突出模具爆炸展示效果，对金属模具部件赋予哑光合金钢材质，还原模具钢的真实金属质感，对成型塑胶件部分赋予对应塑胶材质，清晰区分模具部件与成型产品。结构设计上采用多腔排布的型腔布局，搭配侧抽芯机构处理产品侧孔特征，浇注系统采用平衡式流道设计，保证熔融塑胶能够均匀填充各个型腔，冷却水道沿型腔、型芯周边均匀排布，确保成型过程中模温均匀，缩短产品冷却成型周期，顶出机构采用推杆与推板结合的顶出方式，保证产品顶出过程受力均匀，避免顶出变形。设计思路围绕小型塑胶件的批量注塑生产需求展开，在保证模具结构强度的前提下尽可能精简模具体积，降低模具制造成本，各零部件均采用标准化设计，便于后期模具的维护与易损件更换，整套模型完整还原了注塑模具从浇注、成型到顶出的全流程结构逻辑，爆炸视图的展示方式清晰呈现了模具各组成部件的装配关系与位置排布，能够直观展现注塑模具的工作原理与结构组成，为同类小型塑胶件的注塑模具设计提供清晰的结构参考。
