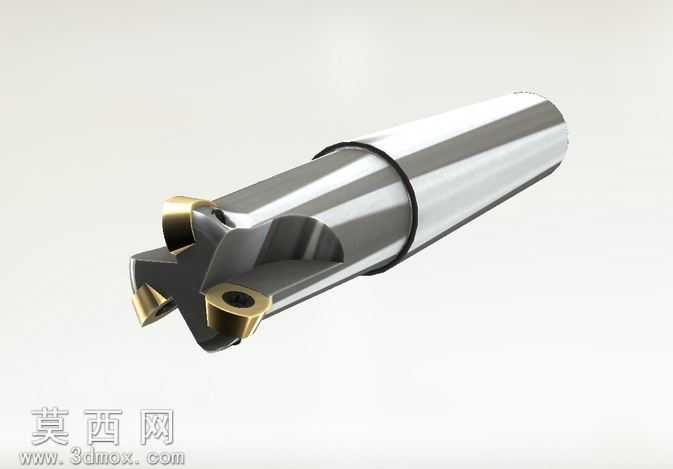

可转位肩端铣削刀具三维结构模型

本模型为肩端铣加工用可转位铣削刀具，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机加工刀具的实际生产尺寸规范，完整还原了刀具各部件的装配关系与结构细节。模型整体分为刀杆主体、刀片装夹定位结构、锁紧组件三个核心部分，刀杆主体采用圆柱直柄结构设计，柄部表面做哑光金属质感处理，还原了硬质合金刀杆的磨砂金属材质特性，刀身切削段设置有精准的刀片定位槽，槽位角度完全匹配肩端铣加工的切削角度要求，可同时满足端面与台阶侧面的铣削加工需求。刀片采用硬质合金可转位刀片设计，刀片刃口部位做了高反光金属材质渲染，还原硬质合金刀片的高硬度材质观感，刀片通过锁紧螺钉与定位销固定在刀体槽位内，装夹结构的细节完整呈现，可清晰观察到刀片的定位基准面与锁紧件的配合关系。渲染阶段采用工业产品级渲染参数，通过柔和的环境光与定向补光突出刀具的结构轮廓，刀身不同部位采用差异化材质表现：刀杆主体为深灰哑光合金钢材质，刀片为亮面硬质合金材质，锁紧螺钉为发黑处理的标准紧固件材质，各部件材质区分清晰，结构层次分明。设计过程中重点考量了刀具的实际加工工况，刀体排屑槽的弧度、刀片的安装倾角、刃口的伸出长度均经过参数化校验，确保模型结构符合实际铣削加工的力学要求，既保证了刀具的装夹刚性，又预留了充足的排屑空间，可直接用于刀具结构展示、加工工艺模拟、机加工教学演示等场景，模型各部件可独立拆解编辑，能够清晰展示可转位铣刀的装配逻辑与工作原理。
