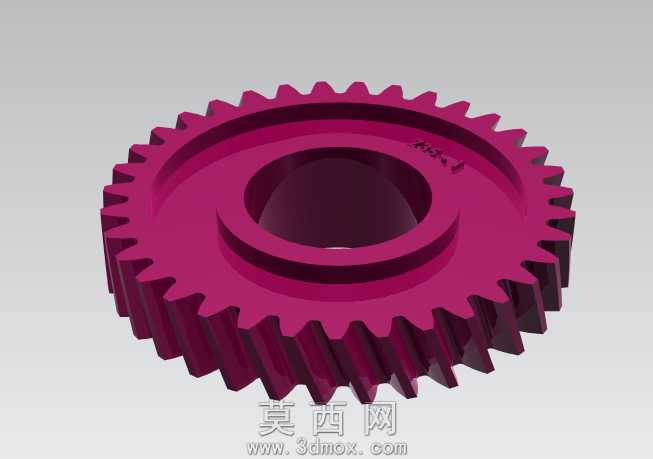

35齿左旋斜向传动齿轮三维设计

本作品为35齿左旋斜齿轮的三维建模成果，建模过程严格遵循斜齿轮的啮合传动原理开展，首先通过参数化计算确定齿轮的核心参数：模数、压力角、螺旋角、齿顶高系数、顶隙系数均采用通用机械传动标准值，确保齿廓曲线为标准渐开线，齿向螺旋线顺滑连续，能够满足平行轴斜齿轮传动的啮合精度要求。建模阶段首先绘制齿轮的基准齿形截面，通过螺旋扫描命令生成单个轮齿的实体特征，再通过圆周阵列命令完成全部35个轮齿的均匀排布，过程中严格校验齿距累积误差、齿形公差，保证相邻轮齿的间距一致，避免啮合过程中出现卡滞、冲击问题。齿轮主体结构采用带轮毂台阶的盘式设计，中心设置轴孔用于与传动轴配合安装，轮毂部位的台阶结构用于轴向定位，可配套挡圈实现齿轮的轴向固定，轮缘与轮毂之间的辐板厚度经过强度校核，能够在满足传动扭矩承载要求的前提下尽可能减轻零件自重，降低传动系统的转动惯量。材质渲染阶段选用工业常用的合金结构钢材质效果，表面做哑光紫红色质感处理，清晰呈现轮齿的螺旋走向、齿顶倒角与齿根过渡圆角特征，齿根部位设置的标准过渡圆角可有效降低应力集中，提升齿轮的疲劳使用寿命。整体模型的结构细节完整，轮齿的螺旋角度均匀一致，端面与齿面的衔接处做了微小倒角处理，去除锐边避免装配时划伤操作人员，同时也能减少啮合起始阶段的边缘接触磨损。设计过程中充分考虑斜齿轮传动平稳、承载能力强、噪音低的特性，所有结构尺寸均匹配通用减速器、传动箱的安装尺寸要求，可直接用于传动系统的装配仿真、运动干涉检查，也可作为数控加工、3D打印的原型参考，能够帮助设计人员快速完成传动方案的验证与优化，减少重复建模的工作量，提升机械传动结构的设计效率。
