莫氏锥柄内孔车削刀具三维建模作品

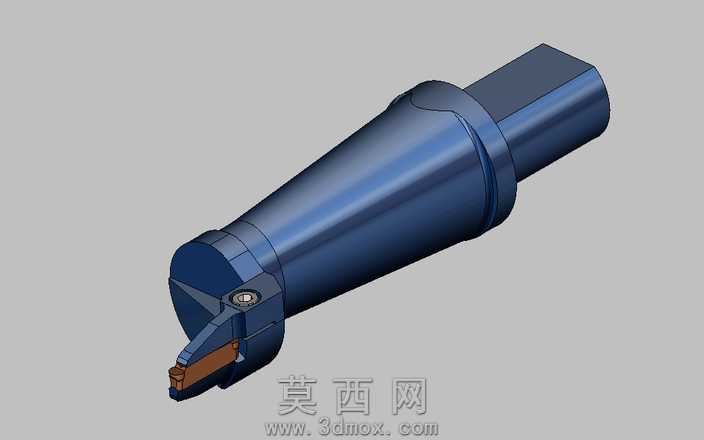

本作品为机加工用内孔车削刀具的三维参数化建模成果，建模过程严格遵循机械加工刀具的实际生产尺寸规范，还原了刀具的完整结构特征。建模阶段首先以刀具回转轴线为基准搭建全局坐标系，依次完成锥柄夹持段、过渡轴肩、刀头本体、刀片装夹位、紧固螺钉孔的特征绘制：锥柄部分采用莫氏锥度标准参数构建曲面，通过旋转凸台特征生成基础柄体，保证锥面的角度公差与实际装夹需求匹配，确保后续与机床主轴锥孔的贴合精度；过渡轴肩处做了圆弧过渡处理，通过圆角特征消除应力集中结构，还原实际刀具的抗扭设计；刀头部分采用拉伸切除与放样结合的方式，构建出内孔车削所需的切削角度结构，包括主偏角、副偏角、刃倾角对应的刀体让位槽，保证切削过程中刀体不会与已加工内孔壁发生剐蹭；刀片装夹位通过精准的切除特征构建出刀片定位槽，搭配紧固螺钉的独立建模，还原了可转位刀片的装夹结构，螺钉头部的内六角槽、螺纹段都做了细节还原，保证装配关系与实物一致。材质与渲染阶段，针对不同部件匹配对应材质属性：刀体部分赋予硬质合金调质钢材材质，调整金属粗糙度参数模拟刀体表面的喷砂氧化处理质感，呈现出哑光深灰金属的视觉效果；切削刀片部分赋予超细晶粒硬质合金材质，添加轻微的金属反光效果区分于刀体；紧固螺钉赋予高强度合金钢材质，表面做镀锌钝化的浅金属质感处理；背景采用柔和的浅黄色纯色背景，搭配定向光源打光，突出刀具的轮廓结构与各部分的衔接细节，避免多余光影干扰结构展示。结构设计上充分考虑了刀具的实际使用场景：锥柄的扁尾结构做了精准还原，保证机床装夹时的扭矩传递；刀头的切削刃探出长度符合内孔加工的排屑需求，刀体内部预留了切削液通道的对应结构示意，还原实际内孔车刀的冷却设计；整体模型的各部分装配间隙符合机械设计公差要求，可直接用于虚拟装配验证、加工仿真演示、刀具选型参考等场景，建模过程中所有特征均保留参数化编辑属性，可根据不同加工需求调整锥度规格、刀头长度、切削角度等参数，快速衍生出不同规格的同系列内孔车刀模型。
