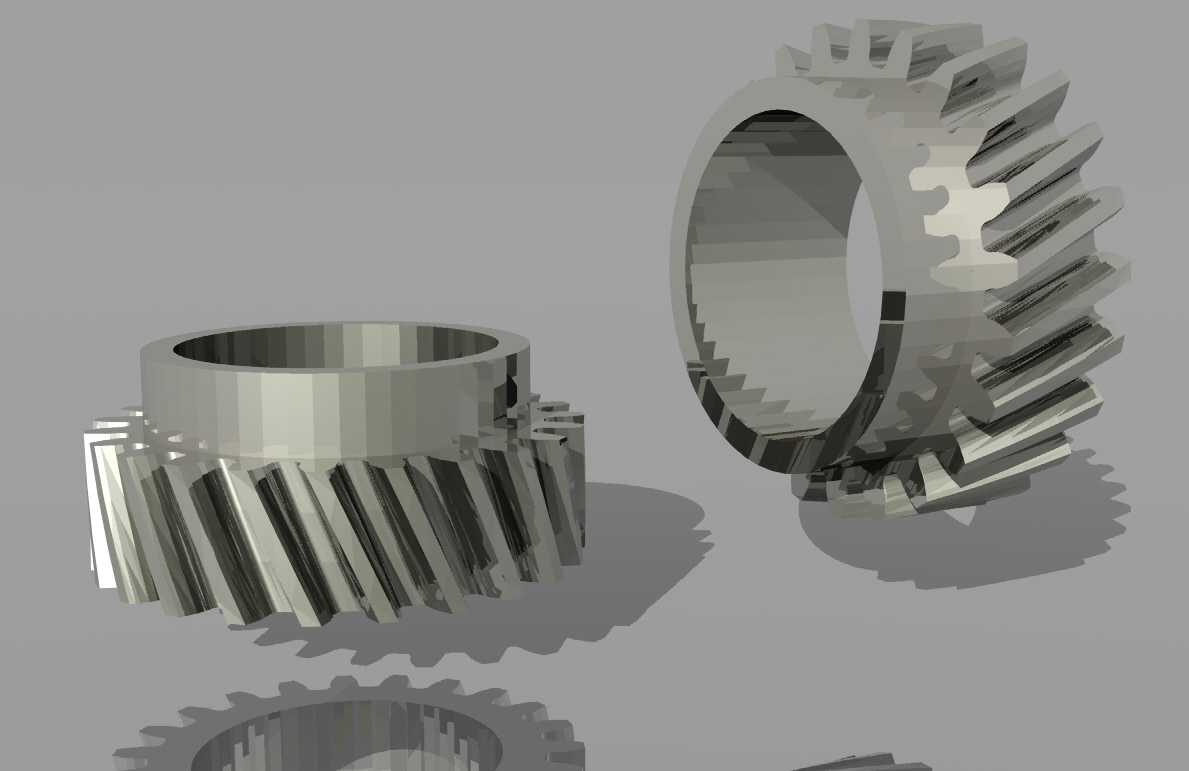

这套斜齿齿轮组的设计,最初是针对中小功率传动箱内的平行轴动力传递场景优化的,常见于轻工输送设备、小型机床进给机构、自动化生产线的动力分流单元里,区别于直齿圆柱齿轮,斜齿的啮合过程是逐步进入、逐步退出的,不会出现直齿传动那种整齿突然撞击啮合的冲击感,运行时的噪音控制、载荷均匀性都有明显优势,适合转速在1000-3000r/min区间的中速传动工况。从结构细节来看,两个配对齿轮均采用内孔带定位卡槽的设计,内孔壁的花键卡槽是用来和传动轴做周向固定的,装配时不需要额外加工键槽,直接和带对应凸键的轴段配合就能传递扭矩,避免了普通平键连接带来的应力集中问题,也能缩短装配时的对中时间,适合批量设备的快速组装。齿向的螺旋角经过反复校核,
选在15度左右的区间,这个角度下既可以保证足够的啮合重合度,让同时参与啮合的齿数达到2-3个,分摊单齿承受的接触应力,又不会因为螺旋角过大导致轴向力过高,额外增加轴承的轴向载荷负担,不需要选用承载能力更高的推力轴承就能平衡传动时的轴向分力,控制整体传动组件的成本。齿宽的设计是按照传递扭矩的大小做匹配的,齿宽系数取0.4,既保证足够的齿面接触面积,避免长期运行后出现齿面点蚀,又不会因为齿宽过大导致齿轮受载后偏载,出现一端磨损严重的问题。齿轮的端面做了倒角处理,去除加工后的锐边毛刺,一方面是避免装配时划伤操作人员或者轴面的防锈层,另一方面也能减少齿轮啮合起始位置的应力集中,避免齿端受冲击后出现崩齿的问题。
内孔的尺寸公差按照H7级精度加工,和轴的配合选用过渡配合,装配时可以通过铜棒轻敲完成安装,不需要热装或者压装设备,后期维护拆卸也比较方便,适合需要定期检修更换易损件的设备场景。在实际应用中,这类斜齿轮组通常是安装在封闭的齿轮箱内,搭配飞溅润滑或者脂润滑的方式,齿面的粗糙度控制在Ra1.6以下,减少啮合时的摩擦阻力,提升传动效率,长期运行的传动效率可以稳定在97%以上。设计时还考虑了安装边界的限制,齿轮的齿顶圆直径经过严格控制,配对安装时两个齿轮的中心距公差控制在±0.02mm以内,既不会因为中心距过小导致齿侧间隙不足,运行时出现卡滞、发热的问题,也不会因为中心距过大导致齿侧间隙超标,反向传动时出现空程误差,影响传动精度。
两个齿轮的齿数搭配是按照传动比1:1设计的,主要用在平行轴之间等速传递动力的场景,比如双辊输送设备的同步驱动、包装设备的牵引辊同步传动,能保证两根轴的转速完全一致,避免出现输送速度差导致的物料偏移、包装膜拉伸不均的问题。齿根的过渡圆角做了加大处理,按照齿根弯曲疲劳强度的要求优化了圆角半径,减少齿根位置的应力集中,在承受启动瞬间的冲击载荷时,不会出现齿根断裂的问题,能适应频繁正反转的工况,比如自动化设备的往复运动机构,不需要额外增加缓冲结构就能承受换向时的瞬时冲击。齿轮的端面还预留了减重槽的设计空间,在保证轮体结构强度的前提下,尽可能减少齿轮自身的转动惯量,降低电机启动时的惯性负载,尤其是在伺服驱动的传动场景里,更小的转动惯量能提升设备的响应速度,保证位置控制的精度。实际选型时,这类齿轮通常搭配深沟球轴承做轴端支撑,因为轴向力不大,普通深沟球轴承就能承受径向和轴向的联合载荷,不需要额外配置角接触轴承或者推力轴承,简化了支撑结构的设计,也减少了整体传动单元的轴向尺寸,适合安装空间比较紧凑的小型设备。在建模过程中,齿面的渐开线轮廓是按照标准模数生成的,齿向的螺旋线做了精确拟合,保证实际加工出来的齿轮啮合时接触斑点能均匀分布在齿面中部,不会出现偏接触、边缘接触的问题,跑合阶段不需要长时间的空载磨合就能达到理想的接触状态,缩短设备的出厂调试周期。
