汽车点火系统转子线圈结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:295021
  • 汽车点火系统转子线圈结构设计
  • 汽车点火系统转子线圈结构设计
  • 汽车点火系统转子线圈结构设计
  • 汽车点火系统转子线圈结构设计

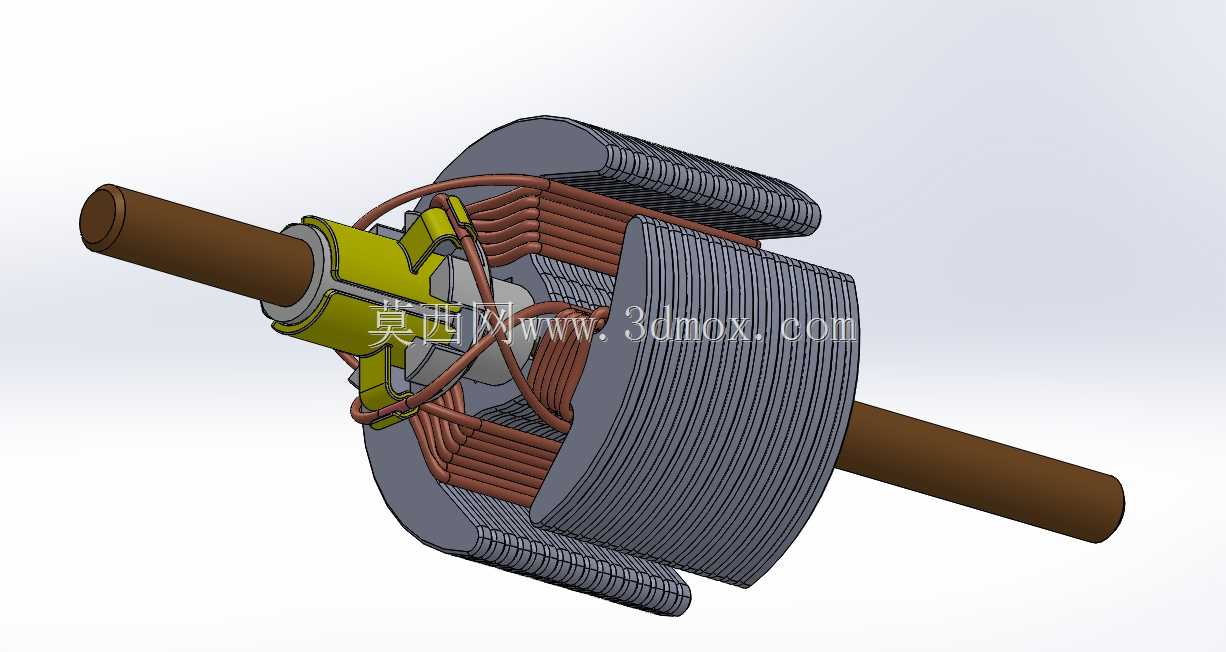

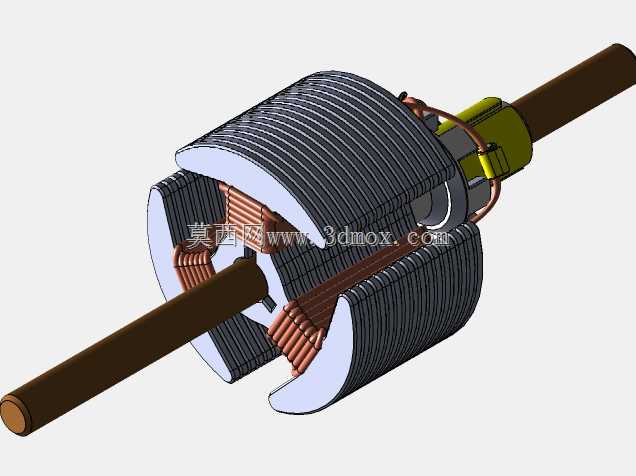

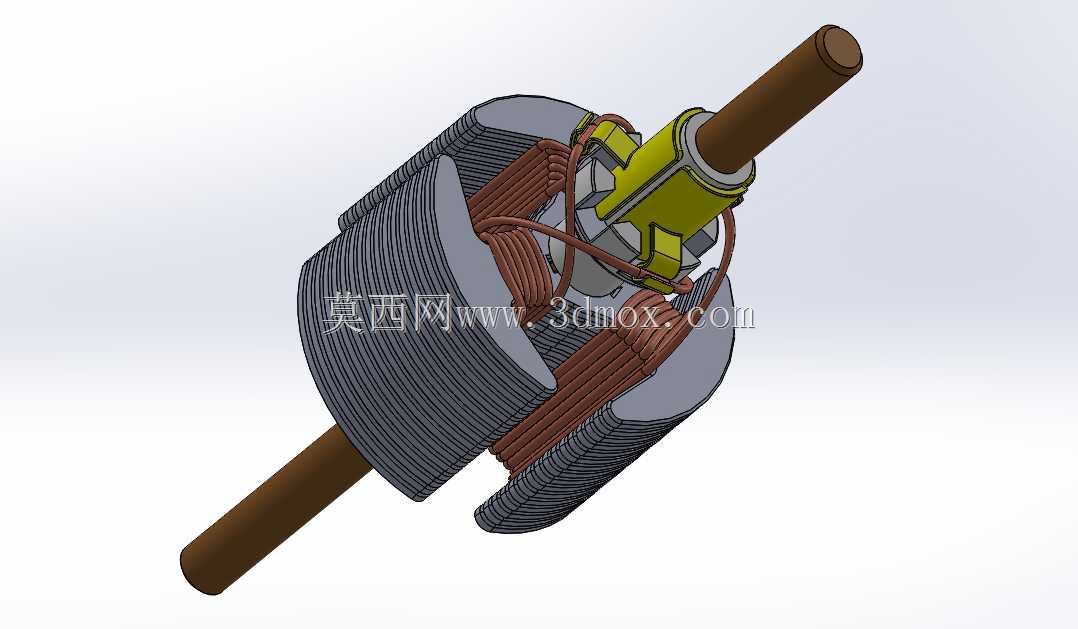

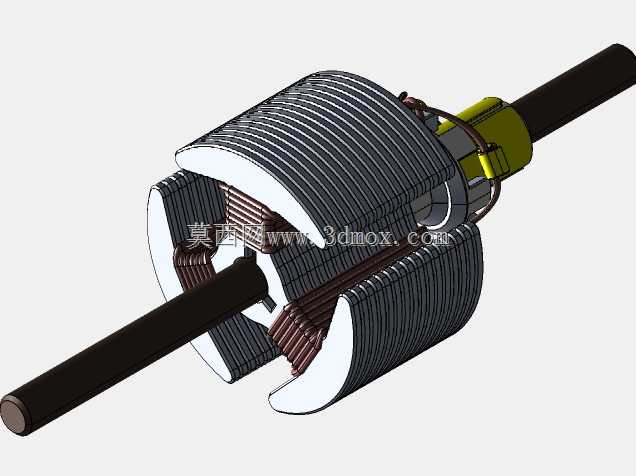

这款转子线圈是汽车点火系统里的核心电磁转换部件,主要搭载在传统燃油车的分电器点火结构中,负责在旋转工况下完成电磁感应升压,为火花塞提供足够的跳火能量,直接决定发动机点火的稳定性与燃烧效率。在实际装车场景中,该部件需要在分电器腔体内随分电器轴持续高速旋转,工作环境长期处于高温、多油污、存在持续振动的发动机舱内,因此结构设计上首先要兼顾绕组固定可靠性与旋转动平衡性能。从结构设计逻辑来看,中心转轴采用实心圆钢材质,作为整个转子的承载基准,两端轴径尺寸严格匹配分电器内的衬套安装位,轴肩位置做了台阶限位设计,确保转子轴向窜动量控制在0.1mm以内,避免旋转过程中出现剐蹭定子的问题。铁芯部分采用叠压硅钢片结构,沿圆周均匀分布凸极,绕组采用漆包铜线分层绕制在凸极槽内,绕线完成后用绝缘树脂做浸漆固化处理,既可以避免高速旋转时铜线出现松散位移,也能提升绕组的绝缘等级,耐受发动机舱内的持续高温。绕组端部的线束沿铁芯端面的走线槽规整排布,通过绝缘卡扣固定在端部的绝缘支架上,避免旋转过程中线束受离心力甩动出现磨损破皮,引发匝间短路问题。端部的绝缘支架采用耐高温工程塑料注塑成型,既承担绕组端部的绝缘隔离作用,也作为线束的固定载体,支架与转轴、铁芯之间采用过盈配合加定位销的固定方式,确保高速旋转时不会出现相对位移。在安装边界上,转子的最大外圆尺寸需要与分电器壳体内壁保留至少0.8mm的安全间隙,避免热胀冷缩后出现旋转卡滞,转轴伸出端的长度匹配分电器驱动齿轮的安装深度,键槽位置与点火正时标记对齐,保证装配后点火正时的准确性。设计过程中特意对转子的质量分布做了动平衡校核,在铁芯端面预留了去重槽,可根据动平衡测试结果去除多余材料,将剩余不平衡量控制在允许范围内,降低高速旋转时的振动与噪音。绕组的匝数与线径选择经过电磁仿真校核,确保在发动机不同转速区间都能输出足够的感应电压,避免高转速下出现点火能量不足导致的缺缸问题。线束引出端的连接片采用铜质镀锡材质,与分电器内的导电滑环可靠接触,保证旋转过程中电流传输的稳定性,避免接触电阻过大引发的发热问题。
