巴哈赛事钢管式赛车超底车架结构

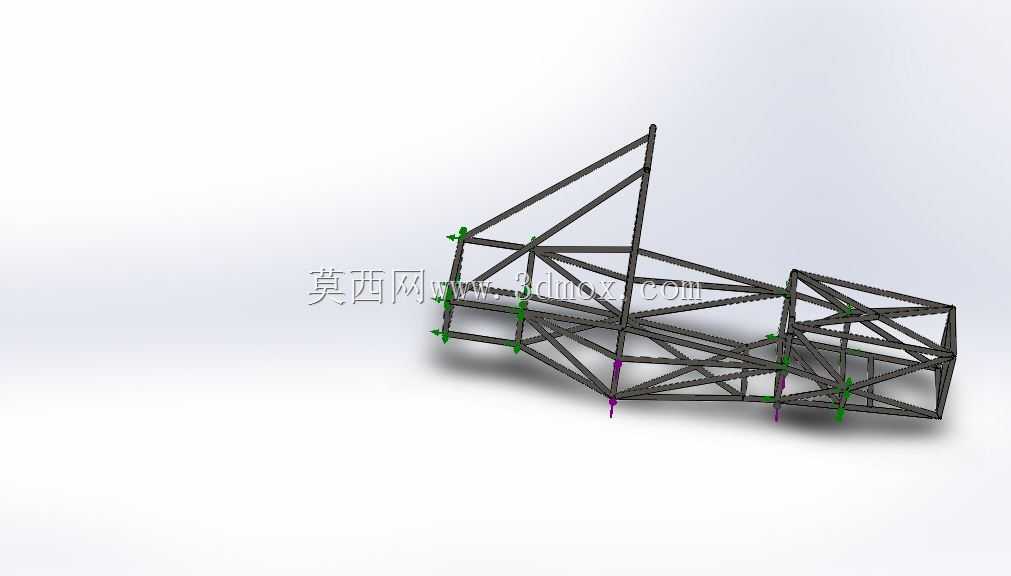

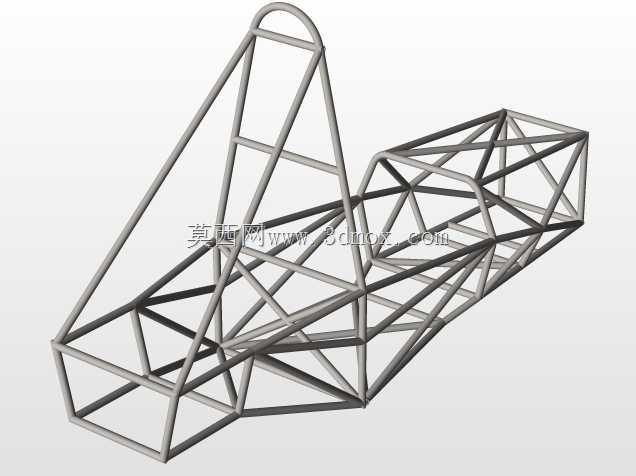

该钢管桁架式底盘结构主要面向小型越野竞速赛事场景，作为巴哈类越野赛车的核心承载基体，承担着动力总成固定、行驶系统安装、驾乘人员防护、整车受力传递的核心作用，区别于民用乘用车的冲压焊接一体式底盘，这类空间管架结构在轻量化、抗扭刚度、碰撞溃缩性能上更适配非铺装路面的高强度竞赛需求。从设计逻辑来看，整个车架采用圆形薄壁钢管作为基础受力构件，通过空间三角桁架的排布方式抵消复杂路面带来的多向载荷，前舱区域预留了发动机、传动系统、转向机构的安装点位，管架的排布避开了转向拉杆、悬架摆臂的运动干涉边界，前部的管架延伸结构可直接作为前防撞结构，在发生正面碰撞时通过管材的塑性变形吸收冲击能量，避免冲击力直接传递到驾乘区域。中部驾乘区域的管架做了环形加强设计，也就是集成在上部的防滚笼结构，防滚笼的主环、侧环、斜向支撑完全围绕驾乘人员的活动空间搭建，预留了头盔、安全带安装架、座椅固定点的安装空间，管架的内侧边界距离驾乘人员的肢体活动范围预留了足够的安全间隙，避免车辆发生翻滚时构件变形侵入生存空间。后部的管架结构主要用于固定后悬架、油箱、散热系统，桁架的斜向支撑直接连接到主车架的纵梁核心受力点，将后轮受到的颠簸冲击、驱动力直接分散到整个车架结构，避免局部应力集中导致的管材开裂。在安装边界的设计上，整个车架的下部管梁统一作为底盘基准平面，所有悬架安装点的孔位同轴度、平面度都围绕这个基准做公差控制，车架的宽度方向尺寸适配常规越野赛事的轮胎轮距要求，前部的管架高度预留了前悬跳动的缓冲空间，上部防滚笼的高度满足赛事规则中关于驾乘人员头部防护的最小距离要求，车架的管材连接节点全部采用相贯线切割配合满焊工艺，所有受力节点都增加了斜向补强加劲，避免长期在颠簸路面行驶出现焊缝疲劳开裂的问题。这类管架底盘的设计核心是在满足赛事安全规则的前提下尽可能降低结构重量，通过优化每一段管材的走向、管径、壁厚，在抗扭刚度、碰撞强度、整备质量三者之间找到平衡，相比民用车辆的底盘结构，这类设计省去了多余的覆盖件安装冗余结构，所有构件都直接参与整车受力，没有非承载性的冗余部件，能够很好地适配越野赛事中飞跳、侧倾、多向冲击的极端使用场景。
