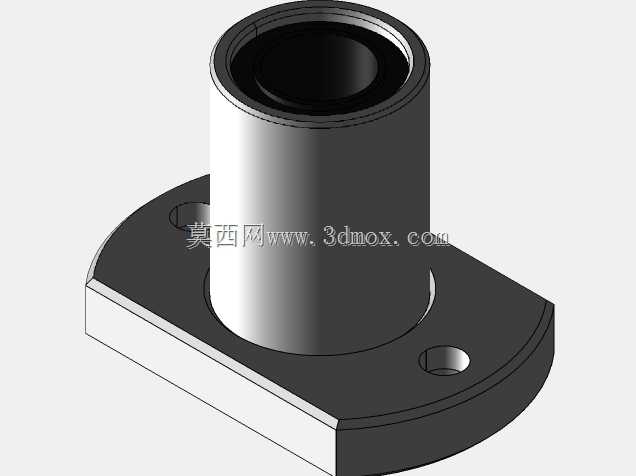

LMT8UU椭圆法兰双安装孔滚珠轴承

在自动化生产线的直线往复运动工位、小型检测设备的滑移模组、桌面级数控雕铣设备的进给轴上，这类带椭圆法兰安装结构的滚珠轴承是非常常见的支撑部件，它承担着滑动副的径向承载与运动导向作用，相比无法兰的直筒型直线轴承，它不需要额外设计轴承座的轴向限位结构，直接通过法兰面贴合安装基准面就能完成轴向定位，能大幅简化安装座的加工工序，降低装配环节的调校难度。从结构设计来看，这款轴承的法兰端采用切边椭圆造型，两个安装孔对称分布在法兰的平直切边侧，这种布局相比圆形法兰的三孔、四孔安装结构，在狭窄安装空间里的适配性更强，尤其是在两根平行导轨间距较小的多轴滑移结构中，椭圆法兰的切边结构可以有效避让相邻的传动部件，不会因为法兰外圆过大产生装配干涉。轴承主体的筒身部分为等直径圆柱结构，和安装座的配合孔采用基孔制间隙配合，装配时只需要将筒身压入安装孔，再通过两个穿装在法兰孔内的紧固件锁紧在安装基准面上即可，法兰面和安装面的紧密贴合可以抵消轴承工作时受到的轴向窜动力，避免轴承在往复运动过程中从安装孔内脱出。内部的滚珠循环结构可以在轴类零件做直线往复运动时，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，减少配合面的磨损，提升整套滑移机构的运动平顺性和使用寿命。在实际选型应用中，需要注意轴承筒身的配合长度要和安装座的孔深匹配，法兰面的贴合区域不能有凸起的加工毛刺，两个安装孔的中心距要和轴承法兰的孔位公差匹配，避免锁紧时产生额外的安装应力导致轴承内孔变形，影响滚珠的循环流畅度。这类轴承常搭配光轴使用，在轻载高速的直线运动场景中表现稳定，比如3D打印设备的运动轴、小型包装设备的推料机构、电子检测设备的探针滑移模组中，都能看到这类结构轴承的应用，它的法兰安装形式不需要额外加工轴承端盖来固定轴承，能有效压缩整套机构的轴向安装尺寸，让设备的整体结构更加紧凑。
