四缸发动机缸体湿砂型铸造模具结构

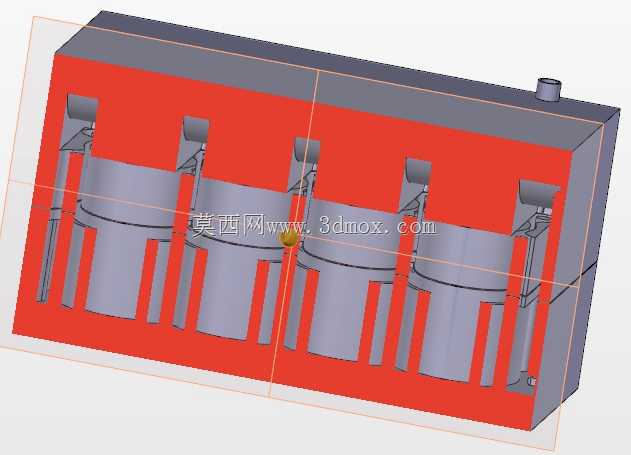

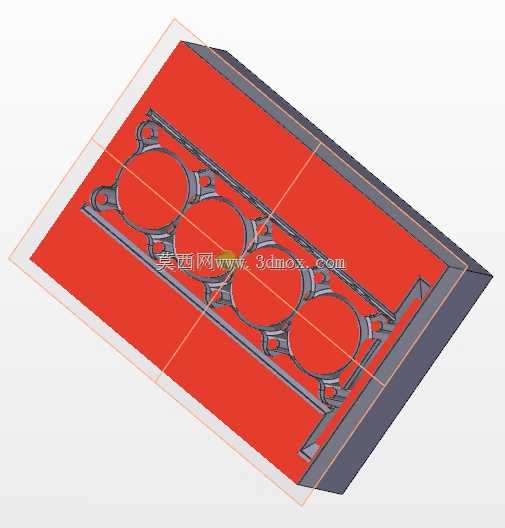

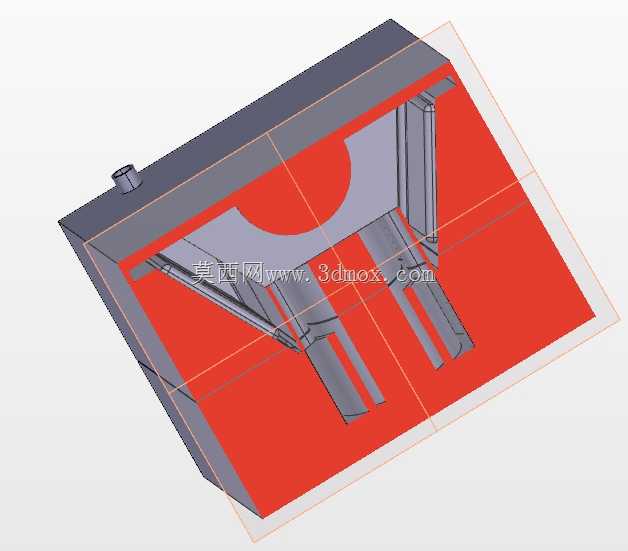

这套模具面向乘用车直列四缸发动机缸体的批量铸造工序设计，适配国内多数中小排量燃油车动力单元的缸体毛坯生产需求，匹配湿砂型铸造工艺的生产节拍，在汽车零部件铸造车间的造型线上可直接完成组模、填砂、紧实、起模的全套工序。从结构设计逻辑来看，模具分型面完全贴合缸体的开模方向，将缸体的水套空腔、曲轴安装座、缸筒连接加强筋、缸盖贴合面的成型特征全部整合在上模成型面，红色成型区域精准对应砂型的型腔接触面，四个等距排布的圆形凸台直接成型缸筒的砂芯定位基准，周边的凹凸结构对应缸体侧壁的加强筋、油道预留槽、安装凸台的外形，避免后续毛坯加工出现余量不均的问题。模具的边框结构做了15度的起模斜度处理，边框高度匹配造型砂箱的深度边界，安装时可直接卡入标准砂箱的定位槽，无需额外制作适配工装，边框外侧的定位凸台与造型线的工位卡槽公差控制在0.2mm以内，组模时不会出现错位导致的砂型错箱问题。在实际生产场景中，这套模具可适配单工位造型机与自动造型线的安装要求，成型面的圆角过渡全部按照铸造工艺要求做了R3-R5的圆角处理，避免砂型紧实过程中出现尖角掉砂的问题，四个缸筒凸台的中心距严格对应量产四缸缸体的缸孔中心距参数，凸台端面预留了砂芯安装的定位凹点，下芯时可快速完成缸筒砂芯的定位，减少人工找正的辅助时间。模具的成型面厚度经过刚度校核，在0.6MPa的砂型紧实压力下不会出现形变，保证连续生产过程中缸体毛坯的尺寸一致性，分型面的飞边槽结构设置在型腔外侧5mm位置，可将合模间隙溢出的型砂引导至飞边槽内，减少毛坯飞边的清理工作量。针对铸铁铸造的热胀冷缩特性，模具成型面的尺寸按照铸铁材料的线收缩率做了比例缩放，保证冷却后的毛坯尺寸落在加工余量允许的公差范围内，型腔周边的排气槽深度控制在0.3mm，既可以排出填砂紧实过程中 trapped 的空气，避免铸件出现气孔缺陷，又不会让型砂嵌入槽内影响砂型表面质量。
