12位间距3.5mm配套插头接线盒头

在工业控制板卡、小型测控终端、嵌入式设备内部的布线场景里，这类12位接线集管与配套插头的组合，是解决多回路信号集中转接的常用部件，很多做低压信号采集、IO端口扩展的结构设计人员，在做板端布线规划时都会优先选用这类间距统一、插拔匹配度高的连接件，避免散线直接焊接在PCB上带来的后期维护拆改难题。

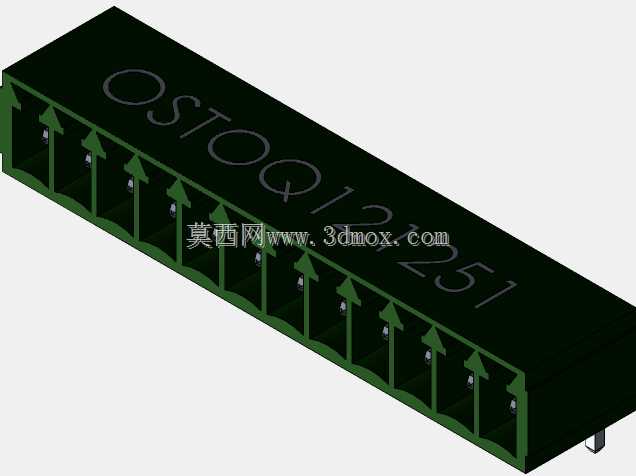

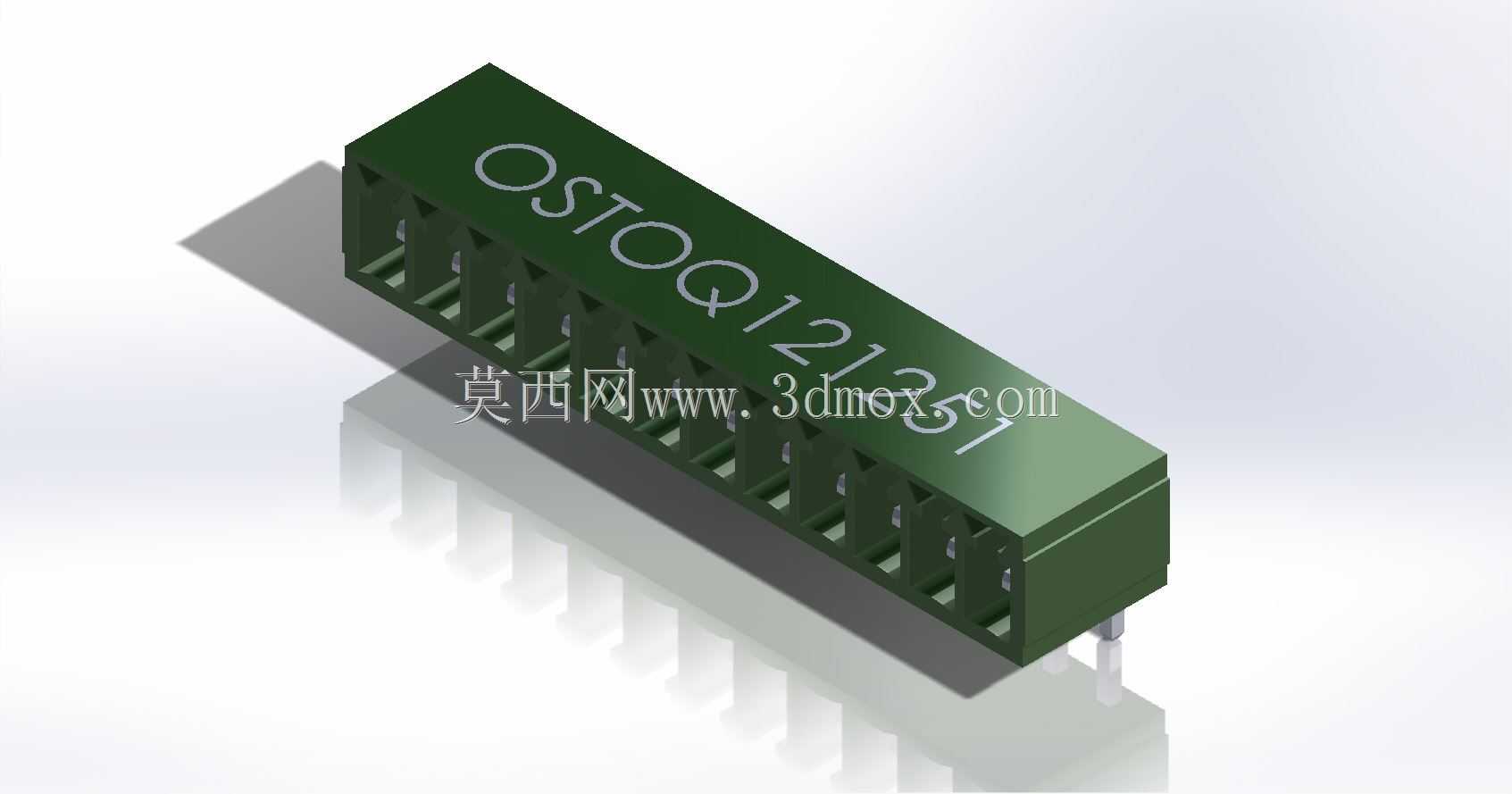

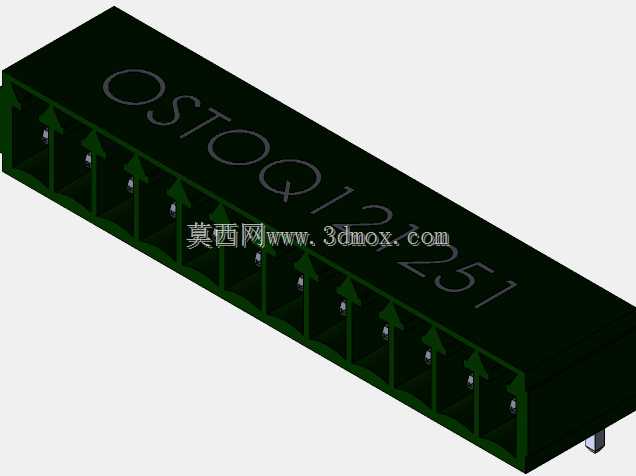

这款接线部件的针脚间距设定为3.5mm，这个尺寸是低压信号传输场景里的通用间距规格，既可以满足相邻针脚之间的绝缘耐压要求，又不会因为间距过大占用过多PCB板面空间，适配绝大多数通用测控板卡的布线密度要求。集管部分采用R/A通孔设计，也就是90度弯角插装结构，插装焊接后主体平行于PCB板面，相比直插式的接线座，能大幅降低器件在板面上的垂直高度，适合用在设备内部空间局促、上盖与PCB之间垂直净距有限的安装场景，不会出现器件顶壳的干涉问题。

从结构设计逻辑来看，集管与配套插头采用对位防呆设计，插合时只有方向正确才能完全卡入，能避免现场接线时插反导致的信号回路错接，降低现场施工的出错概率。集管的焊针长度经过匹配设计，穿过PCB通孔后露出的长度刚好满足波峰焊的工艺要求，不会因为针脚过长导致焊盘连锡，也不会因为过短造成焊接强度不足。外壳部分采用耐高温的绝缘工程塑料材质，能承受波峰焊时的高温冲击，不会出现壳体变形、针脚移位的问题，同时塑料壳体的绝缘性能可以避免相邻接线回路之间的爬电风险，满足低压电气设备的绝缘安全要求。

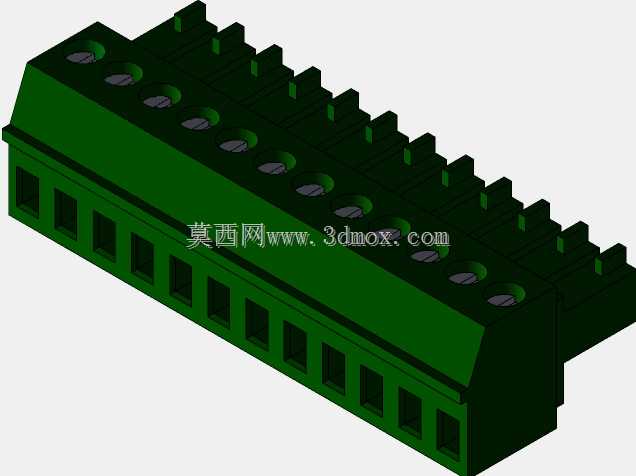

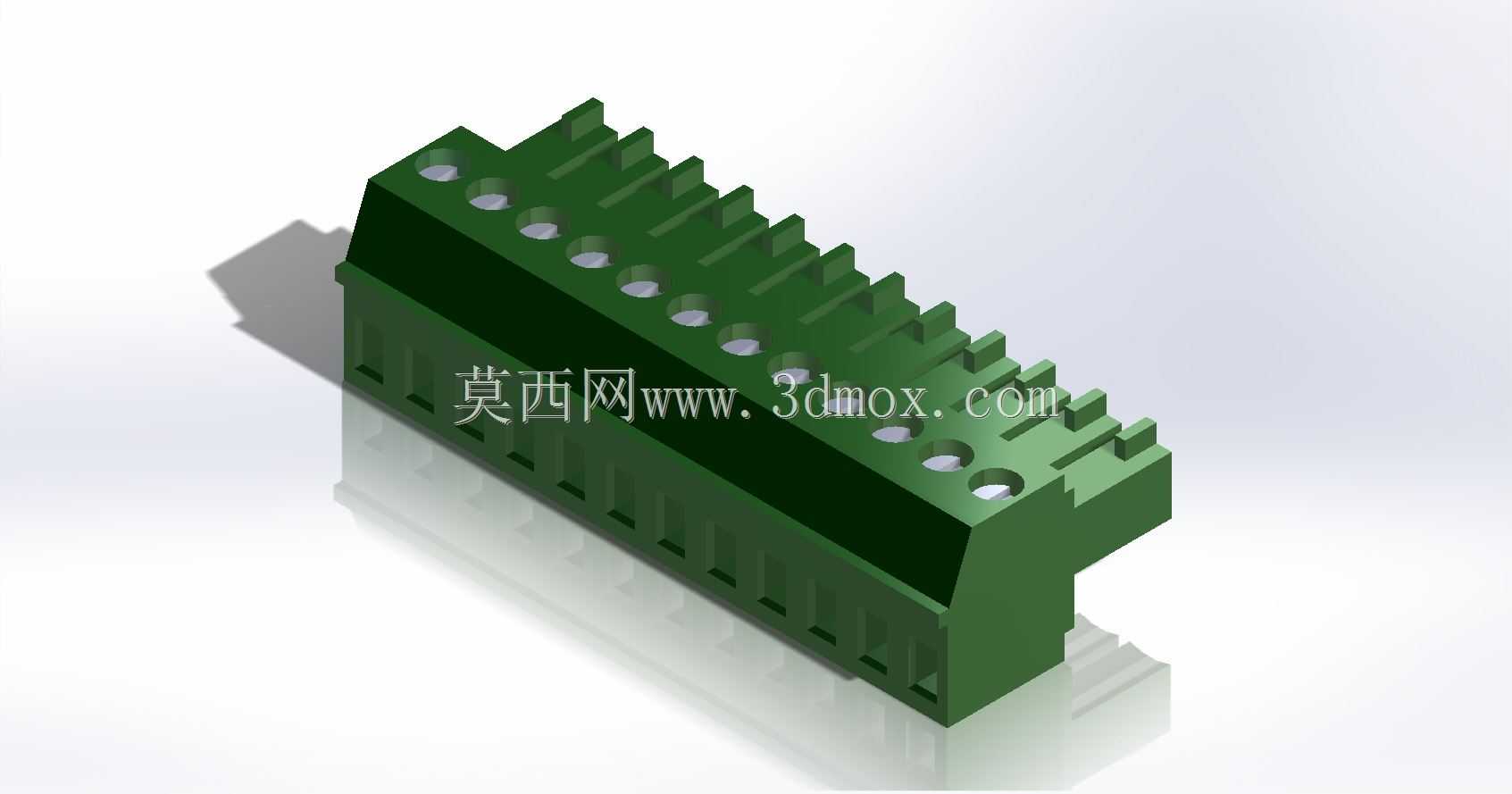

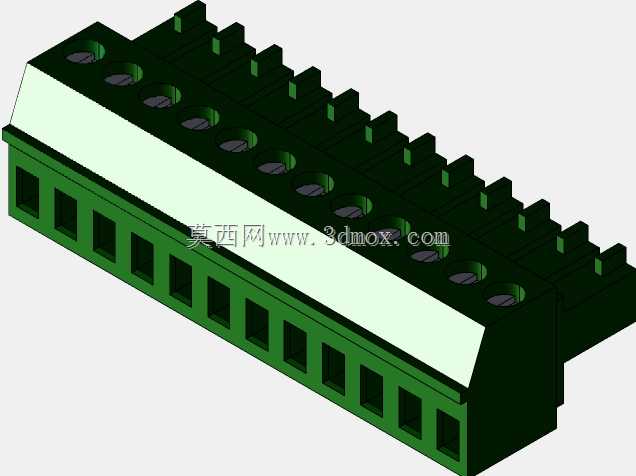

在安装边界上，这款接线座的本体宽度、插合后的总长度都经过尺寸校核，在PCB上布局时，只要在集管前后预留出插头插拔所需的操作空间，侧边预留出与其他板上器件的安全绝缘距离，就不会出现安装干涉。配套插头的接线端采用螺丝压接结构，能适配不同线径的单股或多股信号导线，压接后导线抗拉扯能力强，不会因为设备运输、运行过程中的振动出现导线松脱的情况，适合用在有一定振动等级的工业设备内部。

实际选型使用时，这类接线部件多用于直流低压信号回路的连接，不适合大电流动力回路的传输，设计时需要根据回路的电流大小、电压等级确认适配性，同时在PCB封装绘制时，要严格对应针脚的间距、焊盘孔径尺寸，避免出现封装与实物不匹配导致的无法插装问题。插合后的锁定结构能保证插头在长期振动环境下不会从集管上松脱，提升设备长期运行的连接可靠性，减少后期运维的接线故障排查工作量。
