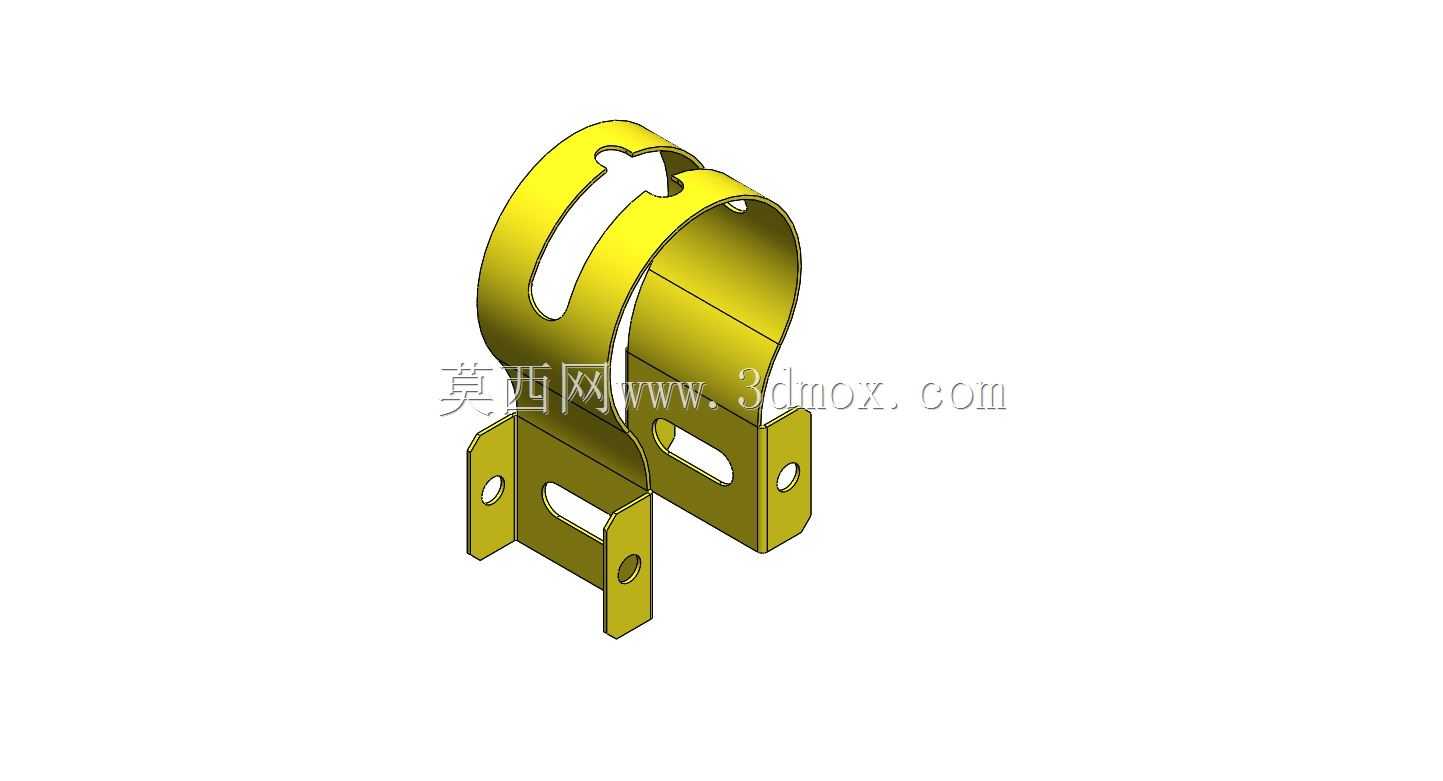

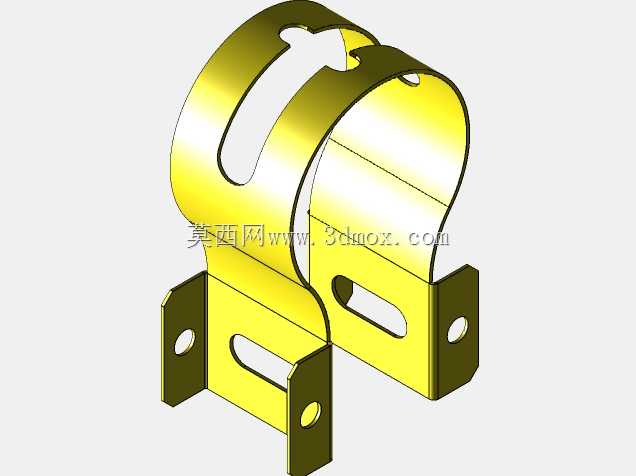

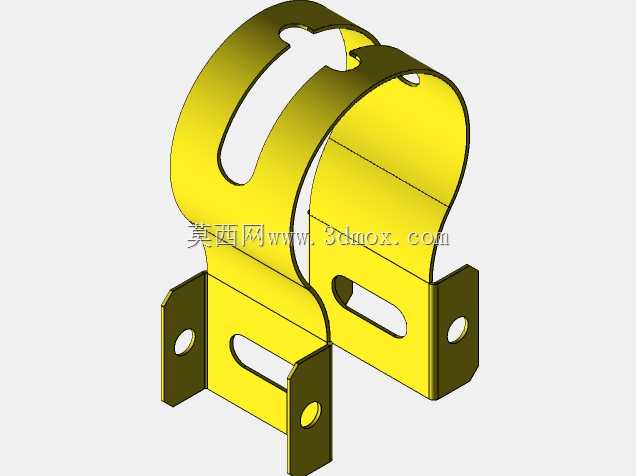

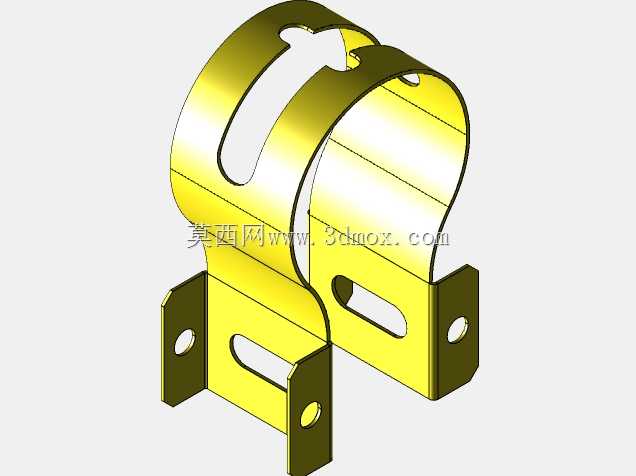

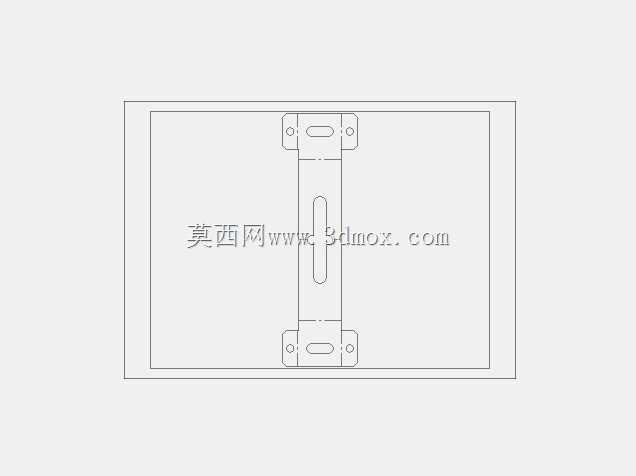

这类钢制夹持支架多用于小通径流体管路、线束护套的径向固定场景,在小型液压站排布、设备气动管线走线、机柜内部线束整理作业中都能见到同结构件的应用,核心作用是限制管线径向窜动,避免设备运行过程中管线随振动移位、与周边金属棱边摩擦破损,同时能规整走线路径,减少管线冗余弯折带来的通径损失或线芯折损。从结构来看,上部的开口抱箍段采用圆弧成型设计,适配圆柱状被夹持件的外轮廓,开口处预留的扳动间隙可以借助钣金自身的弹性形变,实现管线的快速卡入,不需要完全拆卸紧固件就能完成管线的预装调整,抱箍侧边开出的长槽是为了适配一定范围内的管径公差,当被夹持件外径在设计区间内浮动时,依然可以通过紧固件收紧实现可靠抱紧,不会出现管径稍小就夹不紧、管径稍大就无法装配的问题。下部的安装支脚采用双侧折弯结构,两个支脚分别向外翻折形成安装面,每个安装面上都预留了圆形安装孔与长条形调节孔,圆形孔用于穿入标准紧固件完成定位,长条形孔则可以补偿安装基面的孔位加工误差,允许支架在装配时沿长孔方向微调位置,降低安装基面的加工精度要求。支脚与上部抱箍段采用一体折弯成型,没有额外的焊接拼接工序,既减少了焊接变形带来的形位公差偏差,也避免了焊缝位置的应力集中问题,整体采用薄钢板冲压折弯工艺制作,材料本身的弹性可以在夹持过程中提供持续的抱紧力,同时能缓冲设备运行传递到支架上的小幅振动,降低紧固件松脱的概率。设计这类支架时,首先要根据被夹持管线的外径确定抱箍段的圆弧半径,预留0.2到0.5毫米的抱紧间隙,保证抱紧后接触面能达到圆周方向70%以上的贴合度,避免点接触导致的管线局部压损;其次要核算安装支脚的折弯高度,保证支架固定后,被夹持管线与安装基面之间预留足够的间隙,避免管线直接贴附在基面表面积攒冷凝水或者被基面棱边磨损;另外要根据安装空间的边界限制,控制支脚的外伸宽度,避免支架装配后与周边其他零部件产生运动干涉,抱箍开口的宽度要控制在被夹持件外径的三分之一左右,既保证卡装时不需要过大的扳动力就能撑开开口,也能避免管线在受轴向拉力时从开口处脱出。实际选型使用时,要注意这类支架的承载上限,它更适合固定外径在20到50毫米区间的轻型管线,不适合大重量刚性管路的承重固定,安装时紧固件的拧紧力矩要控制在合理范围,避免力矩过大导致钣金支脚变形,丧失应有的夹持弹性。
- 全部评论(0)
- 模板大小: 1.5 MB
- 售价:5金币
- 下载次数: 13
- 系统要求: STEP / IGES,AutoCAD,Parasolid,SOLIDWORKS,Rendering
- 软件分类: 通用五金配件
