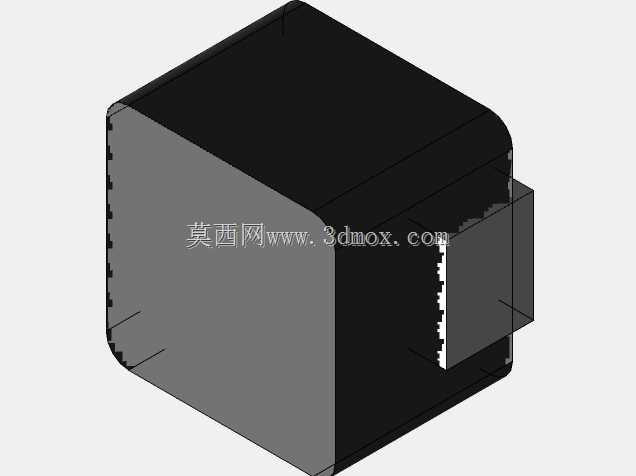

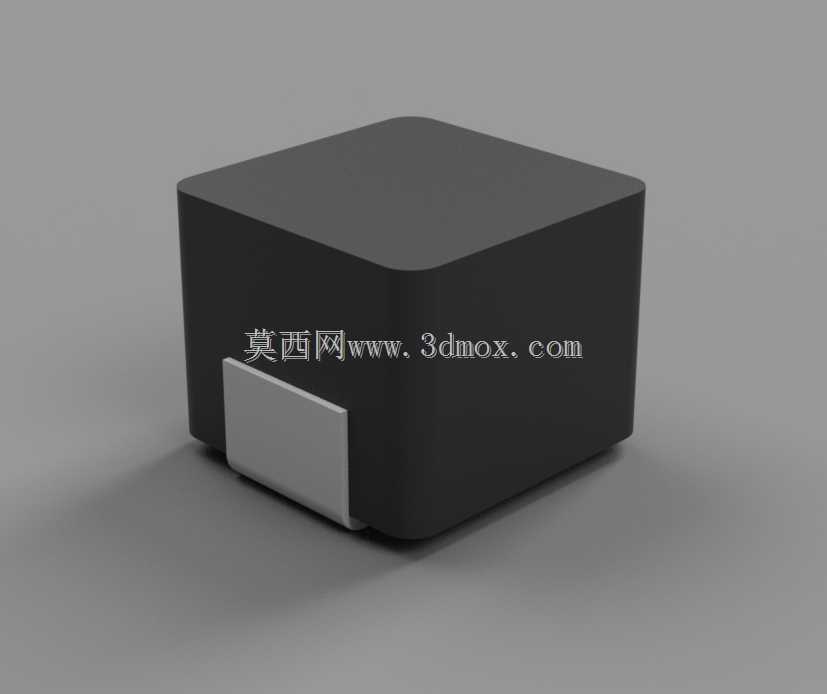

Vishay IHLP2525贴片功率电感器三维结构

在高密度电源管理电路的布局设计中，这类低剖面大电流功率电感是DC-DC转换回路、负载点供电模块里的核心被动元件，常被用于通讯设备主板、工业控制板卡、车载电子单元的电源滤波与储能环节，承担着抑制电流纹波、维持输出电压稳定、在开关管通断间隙暂存能量的作用，相比传统绕线直插电感，其贴片式结构更适配SMT全自动产线的回流焊工艺，能大幅降低板级组装的人工成本与焊接不良率。从结构设计来看，这款电感采用屏蔽式复合磁芯结构，外部方形塑封磁体将内部绕线完全包裹，能有效降低漏磁对周边敏感器件的电磁干扰，避免相邻走线因耦合产生的信号串扰问题，底部外露的金属电极采用大面积焊盘设计，既保证了焊接后的机械连接强度，也能降低大电流工况下的电极接触电阻，减少导通损耗带来的发热问题。设计建模过程中，需要严格把控器件的外形公差与安装边界，主体方形壳体的棱角做了微小的圆角过渡，既符合塑封成型的工艺脱模要求，也能避免组装过程中棱角刮伤周边绝缘层或相邻元件；底部电极的突出高度、焊盘的长宽尺寸完全匹配标准SMD封装的焊盘设计规范，在PCB布局时，只要按照对应封装的焊盘尺寸预留位置，就能保证器件贴装时的对位精度，不会出现立碑、偏移等焊接缺陷。在实际选型应用中，这类电感的低剖面高度适配超薄型电子设备的内部堆叠需求，在空间受限的便携设备、薄型工控模块里，能在不牺牲载流能力的前提下压缩板级占用的垂直空间，建模时还原的磁芯与绕线的相对位置，也能帮助结构工程师提前评估器件周边的磁场分布范围，合理规划周边敏感器件如霍尔传感器、高精度信号采集芯片的摆放位置，避免电磁干扰影响电路性能。同时，模型还原的壳体表面平整度、电极共面度细节，也能为SMT产线的钢网开孔设计提供参考，保证焊膏印刷的厚度均匀性，提升批量焊接的良率，在做整机热仿真时，模型的外形结构也能辅助工程师评估电感周边的空气流通路径，优化散热设计，避免大电流长时间工作时电感温升过高影响周边元件的工作稳定性。
